1: מהו התיאור הטכני הנכון של החומר המכוסה על ידי "ASTM B407 UNS N08800," ומדוע המונח "צינור פלדה מתכת" מטעה מבחינה טכנית עבור מוצר זה?

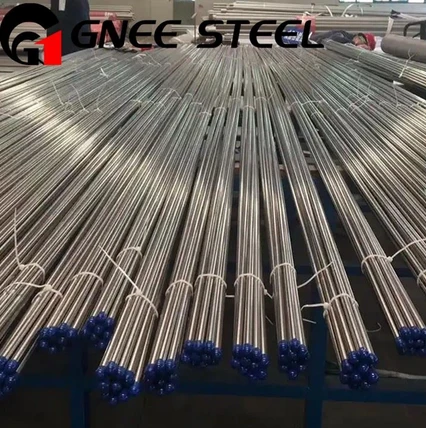

המפרט ASTM B407 הוא המפרט הסטנדרטי עבור "צינור וצינור ללא תפרים של ניקל-ברזל-סגסוגת כרום". הכינוי UNS N08800 מזהה באופן ספציפי את הסגסוגת הידועה בכינויה Incoloy® 800.
לכן, התיאור המדויק הוא: "צינור ללא תפרים מיוצר מניקל-ברזל-סגסוגת כרום UNS N08800 (Incoloy 800) לפי הדרישות של ASTM B407."
הביטוי "צינור פלדה מתכת" הוא כינוי שגוי משמעותי. בעוד ש"פלדה" הוא מונח רחב המשמש לעתים בדיבור עבור צנרת מתכתית, הוא שגוי מבחינה טכנית ועלול להיות בעייתי ברכש הנדסי:
פלדה מרמזת ביסודה על סגסוגת ברזל-פחמן. המאפיינים שלו נשלטים על ידי מערכת Fe-C זו.
Incoloy 800 (UNS N08800) היא סגסוגת ניקל-ברזל-כרום עם הרכב נומינלי של 32% Ni, 21% Cr ו-46% Fe (בתוספת יסודות מינוריים). תכונותיו מוגדרות על ידי תכולת הניקל והכרום הגבוהה שלו.
ההבדל העיקרי: תכולת הניקל הגבוהה ממקמת אותו במשפחת הסגסוגות המבוססות על-ניקל, מה שמקנה עמידות מעולה בפני קורוזיה, במיוחד לפיצוח קורוזיה של כלוריד, והתנהגות שונה בטמפרטורה- גבוהה בהשוואה לפלדות. לקרוא לזה "פלדה" מעריך פחות את מחלקת החומרים הפרימיום שלו ועלול להוביל לבלבול עם חומרים בעלי ביצועים- נמוכים יותר כמו נירוסטה 304H.
מסקנה: לצורך דיוק טכני ומפרט מתאים, יש לקרוא לו "צינור סגסוגת ניקל" או "צינור סגסוגת ניקל-ברזל-סגסוגת כרום".

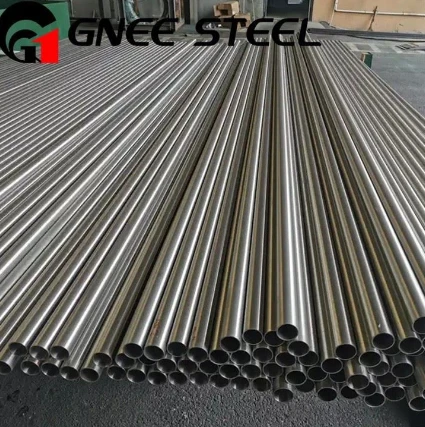

2: לפי ASTM B407, מהן דרישות החובה לייצור, טיפול בחום ובדיקה של צינור UNS N08800 ללא תפרים?
ASTM B407 מקים מסגרת קפדנית כדי להבטיח שלמות צינור וביצועים:
תהליך ייצור: הצינור חייב להיות חלק, בדרך כלל מיוצר על ידי אקסטרוזיה, ניקוב סיבובי או שיטות דומות שאינן כוללות תפר ריתוך אורכי. זה חיוני עבור שירות-בלחץ גבוה או מאכל.
טיפול בחום (חובה): כל צינורות UNS N08800 חייבים להיות מסופקים במצב חישול-. זה כרוך בחימום הצינור לטמפרטורה מספקת כדי להכניס את כל הקרבידים לתמיסה (בדרך כלל בטווח של 1100-1175 מעלות / 2010-2150 מעלות פרנהייט), ולאחר מכן קירור מהיר (בדרך כלל כיבוי מים). שלב קריטי זה:
ממיס כרום קרבידים מזיקים.
ממקסם עמידות בפני קורוזיה על ידי מניעת רגישות.
מבטיח מבנה מיקרו אחיד, רקיע.
הרכב כימי: הצינור חייב להתאים למגבלות היסודות המחמירות עבור UNS N08800 כפי שמופיעות בתקן (למשל, Ni: 30.0-35.0%, Cr: 19.0-23.0%, C: 0.10% מקסימום, Fe: איזון).
מאפיינים מכניים: התקן מציין חוזק תפוקה מינימלי, חוזק מתיחה והתארכות שיש לאמת על ידי בדיקה.
בדיקה לא-הרסנית (NDE): כל צינור חייב להיבדק על ידי בדיקה הידרוסטטית או בדיקה חשמלית לא-הרסנית (כגון זרם מערבולת). בדיקה הידרוסטטית מאמתת את תקינות הלחץ במתח מוגדר, בעוד שבדיקת זרם מערבולת מזהה פגמים על פני השטח וקרוב- לפני השטח.
הסמכה: היצרן חייב לספק דוח בדיקת חומר (MTR) המאשרת עמידה בכל דרישות הכימיות, המכניות והבדיקות.
3: באילו יישומים תעשייתיים ספציפיים הוא הצינור הבלתי תפר ASTM B407 UNS N08800 החומר הנבחר, ואילו תכונות מפתח מניעות את בחירתו?
צינור Incoloy 800 נבחר עבור שירותים הדורשים איזון של חוזק, יכולת עיבוד ועמידות הן לחמצון והן לחומרים קורוזיביים ספציפיים, במיוחד בטמפרטורות גבוהות.
יישומים ראשיים ומנהלי התקן:
עיבוד פטרוכימי וכימי:
יישום: קווי העברה לזרמי תהליך, קווי קולחים, צינורות מחליף חום.
דרייבר: עמידות מצוינת בפני חמצון וקרבוריזציה עד ~1100 מעלות, מה שהופך אותו למתאים לרכיבי תנור ושירות פירוליזה. עמידות טובה לחומצות גופרית וחנקתיות, ועמידות מעולה בפני פיצוח קורוזיה בכלוריד (SCC) בהשוואה לפלדות אל חלד מסדרת 300.
ייצור חשמל (מאובנים וגרעיניים):
יישום: צינורות מחולל קיטור, צינורות מחממי מי הזנה, צנרת-בטמפרטורה גבוהה במחממי-על.
דרייבר: עמידות טובה בפני קורוזיה במים ובקיטור -טוהר, בשילוב עם חוזק מתיחה וזחילה טוב- בטמפרטורות ביניים (עד ~700 מעלות / 1290 מעלות F). ביצועיו בהגדרות גרעיניות נובע מיציבותו תחת קרינה.
טיפול בחום ותנורים תעשייתיים:
יישום: צינורות קורנים, רטורטים, פירי מאווררים וצנרת נושאת לגזים חמים.
דרייבר: עמידות יוצאת דופן בפני חמצון מחזורי ועייפות תרמית. הוא יוצר אבנית תחמוצת כרום יציבה ונצמדת המגנה על המתכת הבסיסית במהלך מחזורי חימום וקירור חוזרים.
תעשיית עיסת הנייר:
יישום: צינורות קדם-דייסטר משקאות חריפים, צינורות לדוד לשחזור אלכוהול שחור.
דרייבר: עמידות בפני תמיסות קאוסטיות (NaOH) וסביבות המכילות גופרית- שנתקלות בתהליך הקראפט.
4: מהן ההנחיות החיוניות לריתוך וייצור צינור ASTM B407 UNS N08800, וכיצד הם שונים מריתוך צינור פלדת פחמן סטנדרטי?
ריתוך סגסוגות ניקל כמו UNS N08800 דורש נהלים מיוחדים לשמירה על עמידות בפני קורוזיה ותכונות מכניות:
בחירת מתכת מילוי: השתמש בחומר מילוי של סגסוגת ניקל- תואם או יותר{1}. הנפוץ ביותר הוא ERNiCr-3 (AWS A5.14), הידוע גם בשם INCONEL® Filler Metal 82. זה מבטיח שלמתכת הריתוך יש הרכב דומה, התפשטות תרמית ועמידות בפני קורוזיה.
הכנת מפרקים וניקיון: זה חשוב ביותר. יש לנקות ביסודיות את אזור המפרק מכל המזהמים-שמן, שומן, צבע, צבעי סימון, והכי חשוב, גופרית ומתכות נמוכות-התכה- (כמו אבץ, עופרת, פח). אלה עלולים לגרום לסדקים חמים או לקורוזיה חמורה. מומלץ להשתמש בכלי השחזה וניקוי ייעודיים לסגסוגת- כדי למנוע זיהום ברזל מכלי פלדת פחמן.
טכניקת ריתוך:
השתמש בגז טונגסטן קשת ריתוך (GTAW/TIG) עבור מעבר השורש ולעיתים קרובות עבור מעברי מילוי כדי להבטיח שליטה וניקיון מצוינים.
שמור על טמפרטורת מעבר קפדנית, בדרך כלל מתחת ל-150 מעלות (300 מעלות F). הזנת חום מוגזמת עלולה להוביל לצמיחת גרגרים, עיוות ועמידות בפני קורוזיה מופחתת באזור-מושפע החום (HAZ).
השתמש בטכניקת "חרוז מחרוזת" עם אריגה מינימלית כדי לשלוט בכניסת החום.
טיפול בחום לאחר-ריתוך (PWHT): בדרך כלל לא נדרש עבור Incoloy 800. הפתרון-מתכת בסיס חישול וריתוך נכון עם חומר מילוי תואם מביאים בדרך כלל למפרק עמיד לקורוזיה-. PWHT יכול לפעמים להיות מזיק אלא אם כן יש צורך ספציפי בתנאי שירות חמורים.
ההבדל העיקרי מפלדת פחמן: ריתוך פלדת פחמן הוא הרבה יותר סלחן לגבי זיהום ותזונת חום. ההתמקדות הקיצונית בניקיון, כניסת חום נמוכה ומתכות מילוי ספציפיות היא המאפיין המגדיר של ריתוך סגסוגות ניקל בעלות ביצועים גבוהים.-
5: מתי מהנדס צריך לציין צינור UNS N08800 (Incoloy 800) לפי ASTM B407, ומתי עליו לשקול את הדרגה הגבוהה יותר של UNS N08810 (800H) או UNS N08811 (800HT)?
הבחירה בין דרגות אלו תלויה בחוזק הפריצה-בטמפרטורה הגבוהה הנדרשת-וקוד היישום הספציפי.
ציין את התקן UNS N08800 (Incoloy 800) כאשר:
הדרישה העיקרית היא עמידות כללית בפני קורוזיה (למשל, בפני כלורידים, חומצות שונות, קאוסטיקה) בטמפרטורות נמוכות עד בינוניות.
טמפרטורת הפעולה היא מתחת לכ-600-650 מעלות (1110-1200 מעלות F) כאשר חוזק זחילה משופר אינו גורם עיצובי קריטי.
היישום כולל רכיבה תרמית משמעותית, כאשר ההתנגדות הטובה שלו לעייפות תרמית היא בעלת ערך.
עלות היא שיקול, שכן תקן 800 הוא בדרך כלל זול יותר מדרגות H/HT.
שדרג ל-UNS N08810 (800H) או UNS N08811 (800HT) כאשר:
היישום כולל שירות-לטווח ארוך תחת לחץ (לחץ, עומס) בטמפרטורות מעל 600 מעלות. זה כולל צינורות רפורמר, צינורות קרקר אתילן וכותרות בטמפרטורה גבוהה-.
ההבדל העיקרי: גם ל-H וגם ל-HT יש תכולת פחמן מבוקר גבוהה יותר (0.05-0.10% לעומת . 0.10% מקסימום עבור 800) לשיפור חוזק הזחילה.
800H לעומת. 800HT: ל-800HT (UNS N08811) יש דרישה נוספת לתכולת אלומיניום + טיטניום מינימלית (גדולה או שווה ל-0.85%) עבור ייצוב מיקרו-מבני מעולה. 800HT מספקת את חוזק השבר-המובטח הגבוה ביותר מבין שלושת רכיבי הלחץ הגבוהים של רכיבי תכנון{8}.
ציונים אלה חייבים להיות מסופקים בפתרון-מחוצף וגס-במצב גרגירי (ASTM גודל 5 או גס יותר) כדי לייעל את מאפייני הזחילה-דרישה שלא חלה על תקן 800.
כלל אצבע: עבור חוזק-בטמפרטורה גבוהה תחת עומס, ציין 800H או 800HT. לעמידות בפני קורוזיה עם תכונות-טובות בכל הסביבה בטמפרטורות נמוכות יותר, Incoloy 800 (UNS N08800) הסטנדרטי לכל ASTM B407 הוא בחירה מצוינת וחסכונית-.
