הבדלים בין אביזרי צינור לריתוך קת של incoloy 800/800H/800HT
הבדלים בין אביזרי צינור לריתוך קת של incoloy 800/800H/800HT
ההבדלים העיקריים בין אביזרי צינור מרותכים של Incoloy 800, 800H ו-800HT נעוצים בתכולת הפחמן שלהם ובתכולת הטיטניום והאלומיניום, אשר משפיעים ישירות על ביצועי הטמפרטורות הגבוהות- שלהם, במיוחד חוזק הזחילה וחוזק הפריצה במתח.
חשוב לציין שסגסוגות אלו שייכות טכנית למותג Incoloy (סגסוגות ניקל-ברזל-כרום עם פחות מ-50% תכולת ניקל), לא Inconel (ניקל-סגסוגות כרום עם יותר מ-50% תכולת ניקל), למרות ששני המונחים משמשים לעתים קרובות לסירוגין בשוק.
אילו סגסוגות שוות לתקן סגסוגת 800HT?
תקני סגסוגת מקבילים אחרים ל-Incoloy 800HT כוללים: ASTM B407, ASTM B408 ו-ASTM B409.
אביזרי צינור מסגסוגת 800HT incoloy, מרפקי incoloy 800H 90 מעלות, מחברי צינור incoloy 800H, מצמצמים אקסצנטריים 800H incoloy, פקקים לריתוך קת של incoloy 800, מרפקים Inconel 800H 3D 3D, UNS N080 telaterales.
אודות incoloy 800/800H/800HT אביזרי צינור ריתוך קת
אביזרי צינור מרפקים של Incoloy 800H ברדיוס קצר בעלי חוזק וקשיות מתיחה גבוהים במיוחד. למפחיתים קונצנטריים של Incoloy 800 יש עמידות מצוינת בפני קרבוריזציה וחמצון. למרפקים ברדיוס ארוך של Incoloy 800HT יש חוזק קרע זחילה גבוה. סגסוגות-בטמפרטורה גבוהה מכילות טיטניום ואלומיניום. מצמצמים קונצנטריים של Incoloy 800 מכילים את שני האלמנטים הללו. לאביזרים האלה יש עמידות מצוינת בפני קורוזיה, במיוחד בסביבות{10} בטמפרטורות גבוהות. אביזרי צינור מסגסוגת Inconel 800H ואביזרים מרותכים מסגסוגת Incoloy 800HT הם בעלי אותה עמידות בפני קורוזיה. אביזרי צינור מסגסוגת Incoloy 800H הם גרסה שונה של אביזרי צינור מסגסוגת Inconel 800.
לאביזרי צינור לריתוך קת של Incoloy 800 יש מגוון רחב של יישומים. רוב אביזרי צינור ריתוך קת של Incoloy 800 משמשים במחלפי חום ומעבים. אביזרי Incoloy 800H נמצאים בשימוש נפוץ בייצור חשמל וציוד גז. אביזרי ריתוך קת משמשים גם בתעשיות התרופות, הכימיות וטיפול במי ים.

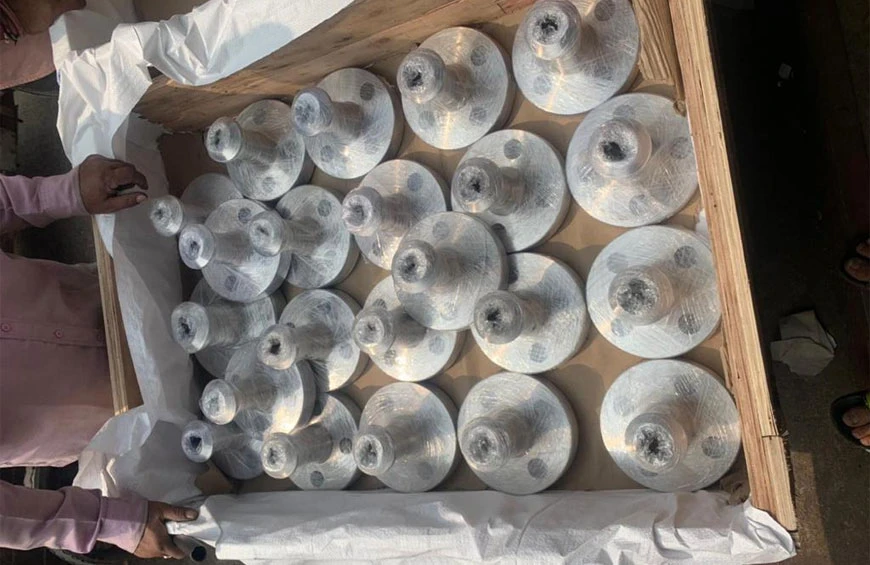

Gnee Steel מייצאת אביזרי צינור ריתוך קת של Incoloy 800, מה שמבטיח בטיחות ואמינות. אביזרי צינור ריתוך קת של Incoloy 800H ארוזים בניילון בועות ורדיד אלומיניום, ולאחר מכן מועברים בקופסאות גליות מעץ.
מפרט שלincoloyאביזרי Buttweld 800/800H/ 800HT
| מִפרָט | ASTM B366 / ASME SB366 |
| תֶקֶן | EN, ISO, DIN, JIS, NPT |
| תקן מימד | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43 |
| עוֹבִי | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS זמין עם NACE MR 01-75 |
| גוֹדֶל | 1/8" NB TO 48" NB. (ללא תפרים ו-100% X-Ray Welded, Fabricated) |
| רדיוס כיפוף | R=1D, 2D, 3D, 5D, 6D, 8D, 10D או התאמה לצינור ASTM A403 Grade WP317L |
| סוּג | חלק / מרותך / מיוצר |
| לחץ-דרגת טמפרטורה | 150LB, 300LB, 600LB, 1500LB, 2500LB. |
| לוּחַ זְמַנִים | לוח 5 ללוח XXS. |
| סוג מימד | BS1640, EN 10253 - 4, DIN 2605, JIS B2312, ANSI B16.9, MSS SP-75, ANSI B16.28, MSS-SP-43 Type A, MSS-SP-43 Type B, JIS B2313 |
אביזרי צינור ריתוך קת של incoloy 800/800H/800HT זמינים במלאי
ASTM B366incoloy800 45-מרפק מעלות
incoloy800H מרפק 90 מעלות
UNS N08810 מכסה קצה צינור
800 incoloyמַרְפֵּק
UNS N08800 טי שווה
DIN 1.4876 טי מצמצם
ASME SB366incoloy800 צלב שווה
incoloyמפחית קונצנטרי 800HT
800H incoloyמפחית אקסצנטרי
ציונים שוות ערך שלincoloyאביזרי Buttweld 800/800H/ 800HT
| תֶקֶן | WERKSTOFF NR. | UNS | GOST | AFNOR | JIS | BS | EN | אוֹ |
| Incoloy 800 | 1.4876 | N08800 | ЭИ670 | Z8NC32-21 | NCF 800 | NA 15 | X10NiCrAlTi32-20 | XH32T |
| Incoloy 800H | 1.4958 / 1.4876 | N08810 | ЭИ670 | Z8NC33-21 | NCF 800H | NA 15(H) | X5NiCrAlTi31-20 | XH32T |
| Incoloy 800HT | 1.4859 / 1.4876 | N08811 | ЭИ670 | - | NCF 800HT | NA 15(HT) | X8NiCrAlTi32-21 | XH32T |
הרכב כימי שלincoloyאביזרי Buttweld 800/800H/ 800HT
| צִיוּן | C | Mn | סִי | S | Cu | Fe | ני | Cr | אל | טי |
| 800 | 0.10 מקסימום | 1.50 מקסימום | 1.00 מקסימום | 0.015 מקסימום | 0.75 מקסימום | 39.50 דקות | 30.00 – 35.00 | 19.00 – 23.00 | 0.15 – 0.60 | 0.15 – 0.60 |
| 800H | 0.05 – 0.10 | 1.50 מקסימום | 1.00 מקסימום | 0.015 מקסימום | 0.75 מקסימום | 39.50 דקות | 30.00 – 35.00 | 19.00 – 23.00 | 0.15 – 0.60 | 0.15 – 0.60 |
| 800HT | 0.06 – 0.10 | 1.50 מקסימום | 1.00 מקסימום | 0.015 מקסימום | 0.75 מקסימום | 39.50 דקות | 30.00 – 35.00 | 19.00 – 23.00 | 0.15 – 0.60 | 0.15 – 0.60 |
מאפיינים מכניים שלincoloyאביזרי Buttweld 800/800H/ 800HT
| אֵלֵמֶנט | צְפִיפוּת | נקודת התכה | חוזק מתיחה | חוזק תשואה (0.2% קיזוז) | הַאֲרָכָה |
| סגסוגת 800 / 800H / 800HT | 7.94 גרם/סמ"ק | 1385 מעלות (2525 מעלות F) | Psi – 75,000, MPa – 520 | Psi – 30,000 , MPa – 205 | 30 % |
תקני מימד עבורincoloyאביזרי צינור מרותכים 800/800H/800HT-
| נָקוּב מִקטֶרֶת גוֹדֶל |
בָּחוּץ קוֹטֶר |
כובעים | טי סטרייט | צלבים ישרים | סיום בדל | |||
| אִינְטשׁ | מ"מ | אִינְטשׁ | מֶשֶׁך (אִינְטשׁ) |
מרכז עד סוף (אִינְטשׁ) |
מרכז עד סוף (אִינְטשׁ) |
קוטר הברכיים (אִינְטשׁ) |
אורך ארוך (אִינְטשׁ) |
אורך קצר (אִינְטשׁ) |
| 1/2 | 21.3 | 0.840 | 1 | 1 | – | 1 3/8 | 3 | 2 |
| 3/4 | 26.7 | 1.050 | 1 | 1 1/8 | – | 1 11/16 | 3 | 2 |
| 1 | 33.4 | 1.315 | 1 1/2 | 1 1/2 | 1 1/2 | 2 | 4 | 2 |
| 1 1/4 | 42.2 | 1.660 | 1 1/2 | 1 7/8 | 1 7/8 | 2 1/2 | 4 | 2 |
| 1 1/2 | 48.3 | 1.900 | 1 1/2 | 2 1/4 | 2 1/4 | 2 7/8 | 4 | 2 |
| 2 | 60.3 | 2.375 | 1 1/2 | 2 1/2 | 2 1/2 | 3 5/8 | 6 | 2 1/2 |
| 2 1/2 | 73.0 | 2.875 | 1 1/2 | 3 | 3 | 4 1/8 | 6 | 2 1/2 |
| 3 | 88.9 | 3.500 | 2 | 3 3/8 | 3 3/8 | 5 | 6 | 2 1/2 |
| 3 1/2 | 101.6 | 4.000 | 2 1/2 | 3 3/4 | 3 3/4 | 5 1/2 | 6 | 3 |
| 4 | 114.3 | 4.500 | 2 1/2 | 4 1/8 | 4 1/8 | 6 3/16 | 6 | 3 |
| 5 | 141.3 | 5.563 | 3 | 4 7/8 | 4 7/8 | 7 5/16 | 8 | 3 |
| 6 | 168.3 | 6.625 | 3 1/2 | 5 5/8 | 5 5/8 | 8 1/2 | 8 | 3 1/2 |
| 8 | 219.1 | 8.625 | 4 | 7 | 7 | 10 5/8 | 8 | 4 |
| 10 | 273.1 | 10.750 | 5 | 8 1/2 | 8 1/2 | 12 3/4 | 10 | 5 |
| 12 | 323.9 | 12.750 | 6 | 10 | 10 | 15 | 10 | 6 |
גודל שלincoloyאביזרי Buttweld 800/800H/ 800HT
| מוּצָר | גוֹדֶל* | עובי קיר** | ללא תפרים | מְרוּתָך |
| מַרְפֵּק | 1/2"-24" | SCH10S~XXS | √ | √ |
| 8"-104" | SCH5S~80S/XS | √ | ||
| טי | 1/2"-24" | SCH10S~XXS | √ | √ |
| 8"-104" | SCH5S~80S/XS | √ | ||
| מפחית | 1/2"-24" | SCH10S~XXS | √ | √ |
| 8"-104" | SCH5S~80S/XS | √ | ||
| כּוֹבַע | 1/2"-80" | SCH10S~SCH160 | √ | |
| קצה המפרק של הברכיים | 1/2"-24" | SCH5S~80S/XS | √ | √ |
| 8"-80" | SCH5S~80S/XS | √ |
דירוג לחץ שלincoloyאביזרי Buttweld 800/800H/ 800HT
| (שֶׁל) | (oC) | 150 |
| -20 עד 150 | -29 עד 66 | 300 |
| 200 | 93 | 265 |
| 250 | 121 | 225 |
| 300 | 149 | 185 |
| 350 | 177 | 150 |
| 400 | 204 | - |
| 450 | 232 | - |
| 500 | 260 | - |
| 550 | 288 | - |
מחיר שלincoloyאביזרי Buttweld 800/800H/ 800HT
| מרפק סגסוגות ניקל גבוה | USD $8.11 - $20.21 ליחידה (מחיר FOB) לפי בקשה |
| טי שווה סגסוגות ניקל גבוהות | USD $8.11 - $20.21 ליחידה (מחיר FOB) לפי בקשה |
| טי מפחית סגסוגות ניקל גבוהות | USD $8.11 - $20.21 ליחידה (מחיר FOB) לפי בקשה |
| צלב סגסוגות ניקל גבוהות | USD $8.11 - $20.21 ליחידה (מחיר FOB) לפי בקשה |
| כובע סגסוגות ניקל גבוה | USD $8.11 - $20.21 ליחידה (מחיר FOB) לפי בקשה |
למה לבחור ב-Gnee כספק סגסוגות מבוסס ניקל-
✅ מעל 18 שנות ניסיון בייצוא, מוצרים נמכרים ליותר מ-80 מדינות
✅ מוסמך על ידי ISO, SGS ו- BV
✅ מלאי גלובלי של צינורות, צלחות וסורגים מסגסוגת Inconel, Hastelloy, Incoloy ו-Monel
✅ זמינים שירותי עיבוד בהתאמה אישית - כולל חיתוך, ליטוש, עיבוד CNC ואריזה
✅ משלוח מהיר תוך 7-15 ימים, נתמך על ידי שותפים לוגיסטיים גלובליים
📦 אריזה ומשלוח
כל מוצרי הנירוסטה נארזים בשיטות הבאות:
משטחי עץ או ארגזים
אריזה חסינת-לחות
תוויות עם תוויות מספר תנור, תקן וגודל
נשלח לכל העולם בדרך ים, אוויר או אקספרס
Gnee Steel מספקת גם מוצרי incoloy 800HT מותאמים אישית בגדלים ומפרטים שונים. אנא שלח לנו את הציורים שלך לקבלת הצעת מחיר!
