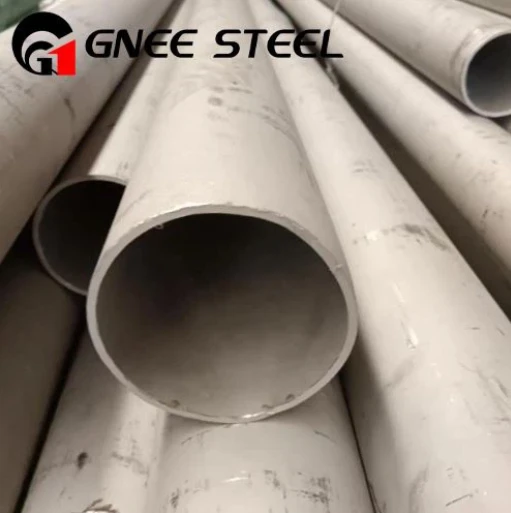

1. Hastelloy G-30 ידועה בעמידות יוצאת דופן שלה לחומצה זרחתית מסחרית וחומצות מעורבות מורכבות. אילו התאמות קומפוזיציה ספציפיות מבדילות אותו מה-C-276 הנפוץ יותר, וכיצד אלו מתורגמים לביצועים במפעלי חומצה זרחתית בתהליך רטוב (WPA)?
G-30 היא אבולוציה מכוונת משושלת Ni-Cr-Mo-W "C-series", שעברה אופטימיזציה עם חיזוק משמעותי בכרום ואיזון ייחודי של יסודות אחרים להתמודדות עם כימיה תעשייתית ספציפית.
בידול קומפוזיציוני לעומת C-276:
כרום (Cr): ~30% ב-G-30 לעומת ~16% ב-C-276. זה ההבדל הכי קריטי. כרום גבוה מספק עמידות יוצאת דופן לחומצות ולסביבות מחמצנות.
מוליבדן (Mo): ~5.5% ב-G-30 לעומת ~16% ב-C-276. זוהי הפחתה דרסטית, מה שמצביע על כך ש-G-30 אינו מיועד לשירות חומצה מפחית חמור כמו HCl טהור.
טונגסטן (W): ~2.5% ב-G-30 לעומת ~4% ב-C-276.
נחושת (Cu): ~1.5% ב-G-30 לעומת . 0% ב-C-276. נחושת משפרת את העמידות לחומצות גופריתיות וזרחתיות, במיוחד בתנאים מפחיתים.
ברזל (Fe): ~15% ב-G-30 לעומת ~5% ב-C-276. ברזל גבוה יותר מפחית את העלות ויכול לסייע במנגנוני קורוזיה מסוימים.
קובלט (Co) וניוביום (Nb): תוספות קטנות ומכוונות ב-G-30 ליציבות מיקרו-מבנית.
ביצועים בחומצה זרחתית רטובה-(WPA):
WPA ידוע לשמצה מאכל עקב זיהומים כמו פלואורידים (F⁻), כלורידים (Cl⁻), חומצה גופרתית (H₂SO₄) וגבס מוצק בטמפרטורות גבוהות (~185-205 מעלות F / 85-96 מעלות). זוהי סביבה מחמצנת, המכילה הלוגן, עמוסת תמיסות.
המגבלה של C-276: למרות שהיא טובה, הכרום התחתון שלו יכול להיות פחות יעיל נגד תערובת הפלואוריד/כלוריד המחמצנת, והמוליבדן הגבוה שלו הוא מפרט יתר יקר עבור יישום זה.
העליונות של G-30: הכרום הגבוה מספק סרט פסיבי חזק נגד זיהומים מחמצנים. המוליבדן המתון והטונגסטן מציעים עמידות מספקת לכלורידים ולהיבט המפחית של החומצה. הנחושת מחזקת במיוחד את הביצועים במטריצת החומצה הגופרתית/הזרחתית. הכימיה המותאמת הזו הופכת את G-30 לחומר המבחן בתעשייה עבור ציוד קריטי במפעלי WPA-גופים מאיידים, מחליפי חום, מיכלי מסננים וצנרת-מציע איזון מעולה בין ביצועים ועלות בהשוואה ל-C-276 או סגסוגות אקזוטיות יותר כמו Hastelloy G-35.

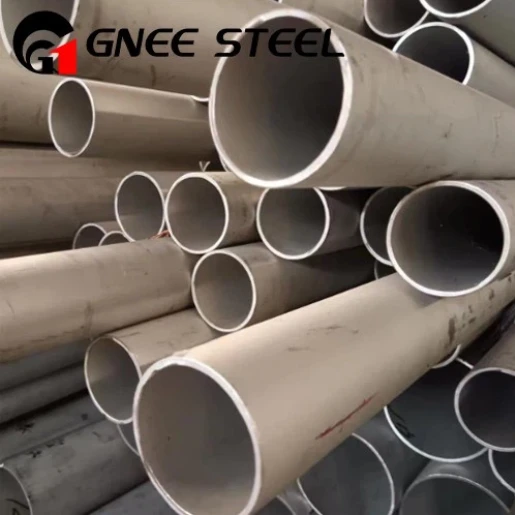

2. עבור מערכת צינורות G-30 מרותכת המטפלת בחומצה גופרתית חמה ומזוהמת, איזו מתכת מילוי ריתוך ספציפית וטיפול חום לאחר-ריתוך נדרשים כדי לשמר את עמידות הריתוך בפני קורוזיה, במיוחד באזור מושפע החום (HAZ)?
בדומה לסגסוגות אחרות של-Ni-Cr-Mo בביצועים גבוהים, G-30 רגיש לפירוק מיקרו-מבני ב-HAZ אם הוא מרותך בצורה לא נכונה. המטרה היא לשמור על מבנה חד פאזי הומוגני.
ריתוך מילוי מתכת:
מילוי תואם: הבחירה הסטנדרטית והנכונה היא ERNiCrMo-11 (AWS A5.14), אשר נועד להתאים להרכב של G-30 (Cr גבוה, Mo בינוני, עם Cu).
למה לא C-276 מילוי (ERNiCrMo-4)? שימוש בחומר מילוי C-276 ייצור מתכת ריתוך עם כרום נמוך יותר ומוליבדן גבוה יותר מאשר המתכת הבסיסית G-30. בסביבת חומצה גופרתית מחמצנת, אי התאמה זו עלולה להפוך את מתכת הריתוך לאנודה בזוג הגלווני, מה שיוביל לקורוזיה מועדפת של חרוז הריתוך - בדיוק ההפך מהתוצאה הרצויה.
לאחר-טיפול בחום ריתוך (PWHT):
האם זה נדרש? עבור צינור מרותך G-30 ברוב השירותים הקורוזיביים, חישול פתרון מלא מומלץ בחום ולעיתים קרובות מצוין. בעוד ש-G-30 נוטה פחות למשקעים בין-מתכתיים קשים מסגסוגות מוליבדן גבוה כמו C-276, ה-HAZ עדיין יכול לעבור מיקרו-הפרדה מזיקה.
תהליך: חממו את כל המכלול המרותך לטווח טמפרטורת חישול התמיסה של 2100 מעלות F - 2200 מעלות F (1150 מעלות - 1205 מעלות ), החזיקו למשך זמן מספיק, ולאחר מכן קירור מהיר (כיבוי מים).
מטרה: טיפול זה הופך את הריתוך להומוגנית, ממיס את כל השלבים המזיקים (כגון קרבידים או μ-פאזה), ומשחזר את עמידות הקורוזיה של ה-HAZ כך שתתאים למתכת הבסיס.
שיטות עבודה מומלצות לריתוך: השתמש בקלט חום נמוך, חרוזי מיתר ושמור על טמפרטורת מעבר נמוכה (<250°F / 120°C) to minimize the size and severity of the HAZ.
3. באילו תעשיות תהליכיות כימיות תובעניות אחרות, מעבר לחומצה זרחתית, צינור מרותך G-30 מציע יתרון מובהק, ומהם החומרים הקורוזיביים הספציפיים המעורבים?
G-הכימיה של -כרום, מוליבדן בינוני-בשנות ה-30, נושאת נחושת חותכת כמה נישות מרכזיות.
ייצור וטיפול בחומצה גופרתית:
מדיה: חומצה גופרתית מרוכזת (93-99%), אולאום (SO₃ מעשן), וחומצה מזוהמת בזיהומים מחמצנים.
יתרון: ה-Cr הגבוה שלו מתנגד לתנאי החמצון, בעוד Cu ו-Mo מספקים גיבוי בחומצה המרוכזת. הוא מתעלה על פלדות אל-חלד סטנדרטיות והוא חסכוני יותר- מאשר C-276 עבור שירות ספציפי זה.
שירותי חומצה חנקתית וחומצה מעורבת:
מדיה: חומצה חנקתית (HNO₃), תערובות של חומצות חנקתיות והידרופלואוריות (אמבטיות כבישה לנירוסטה), וזרמים כימיים אחרים המחמצנים בחוזקה.
יתרון: תכולת הכרום של ~30% היא מהגבוהות ביותר מבין סגסוגות ניקל מחושלות נפוצות, מה שהופך אותה לבחירה מובילה עבור שירות חומצה מחמצן חמור שבו סגסוגות כרום נמוכות יותר- יסבלו מקורוזיה כללית גבוהה.
מערכות בקרת זיהום וניקוי:
חומרי הדפסה: משקאות סורגים משריפת פסולת או התכת מתכות, המכילים חומצה גופרתית, כלורידים, פלואורידים ויוני מתכות כבדות בסביבה מחמצת.
יתרון: מתנגד ל"איום המשולש" של pH נמוך, הלידים וחומרי חמצון שהורסים במהירות את רוב הפלדות אל-חלד.
סינתזה כימית אורגנית:
מדיה: תהליכים הכוללים זרזים או ריאגנטים המכילים כלורידים או שיוצרים תוצרים חומציים, מחמצנים-(לדוגמה, תגובות הלוגנציה או חמצון מסוימות).
יתרון: מספק מחסום אמין מפני הפרעות תהליכים בלתי צפויות שעלולות להכניס חומרי חמצון לזרם.
4. מהם שלבי אבטחת האיכות הקריטיים ופרוטוקולי הבדיקה עבור צינור G-30 מרותך בקוטר- גדול, במיוחד כאשר הוא ישמש בבניית מיכלי לחץ ASME או עבור רכיבי שירות גרעיני?
לבניית קוד, תיעוד ואימות הם קריטיים כמו החומר עצמו.
תקני חומר וייצור:
לוחית בסיס: ASTM B582 (לצלחת) או B581 (עבור בר).
צינור מרותך: ASTM B619 (צינור מרותך) ו-ASTM B626 (צינור מרותך). הזמנת הרכש חייבת להפעיל אותם.
שלבי QA/QC קריטיים:
הסמכת נוהל ריתוך: מפרט נוהל הריתוך (WPS) של היצרן חייב להיות מוסמך לפי ASME סעיף IX. יש לבדוק את רשומת ההסמכה של ההליך (PQR).
בדיקת תפר ריתוך של 100%: בדיקת רנטגן (RT) לפי ASTM E94 היא התקן לריתוך חדירה מלאה. עבור קטרים גדולים, בדיקת אולטרסאונד אוטומטית (AUT) עשויה להיות חלופה מקובלת ורגישה יותר. יש לבחון את מלוא האורך של הריתוך האורכי.
תיעוד לאחר-טיפול בחום ריתוך (PWHT): יש לספק תרשימי טמפרטורה רציפים מתנור חישול התמיסה, המוכיחים שהצינור הגיע לטווח הטמפרטורות הנדרש ומקורר לפי מפרט.
בדיקת קורוזיה על ריתוך ייצור (עבור שירות קריטי): שלב ה-QA המובהק ביותר הוא לדרוש בדיקת קורוזיה על קופון ריתוך מהרצף הייצור. דגימה הכוללת את הריתוך האורכי צריך לעבור בדיקה רלוונטית, כגון:
ASTM G28 שיטה A (לנטייה כללית להתקפה בין-גרנולרית).
בדיקה-ספציפית לשירות (למשל, באלכוהול מדומה של חומצה זרחתית). קריטריון הקבלה צריך להיות ששיעור הקורוזיה בריתוך/HAZ אינו גבוה משמעותית מאשר במתכת הבסיסית.
הסמכה לגרעין/ASME:
ייעוד ASME "SA": יש להזמין חומר ל-SB-619 ו-SB-582 כדי להיות מקובל להטבעת קוד הדוד וכלי הלחץ של ASME.
דרגת גרעין (NCA-3800): עבור שירות גרעיני (ASME Sec. III), דרישות נוספות חלות: עקיבות מוגברת, NDE קפדני יותר (לעתים קרובות 100% RT + UT), חומר שהופק תחת תוכנית איכות תואמת NQA-1 ובדיקת מקור על ידי מפקח גרעיני מורשה (ANI).
5. מנקודת מבט של עלות מחזור חיים, מתי זה הגיוני כלכלי לציין צינור מרותך G-30 על פני חלופה זולה יותר של פלדת פחמן מרופדת (למשל, גומי-מרופדת, מרופדת FRP-) עבור צנרת תהליכית בקוטר גדול?
זוהי החלטה בסיסית של CAPEX לעומת OPEX ואמינות.
| גוֹרֵם | Hastelloy G-30 צינור מרותך מוצק | צינור פלדת פחמן מרופד (גומי, FRP, PTFE) | השלכה כלכלית של מחזור החיים |
|---|---|---|---|
| עלות הון ראשונית (CAPEX) | גבוה מאוד. עלות חומר וייצור של סגסוגת מוצקה. | נמוך עד בינוני. צינור פלדת פחמן בתוספת ריפוד. | צינור מרופד מנצח בעלות מראש. |
| עיצוב חיים ואמינות | 30-50 שנה. חומר הומגני, מונוליטי. אין בטנה להיכשל. כישלון הוא על ידי קורוזיה כללית צפויה ואיטית. | 10-20 שנים (עם תחזוקה). בטנה רגישים לנזק מכני, הלם תרמי, שלפוחיות וחדירה. כישלון הוא פתאומי ואסון (קורוזיה מהירה של מעטפת פלדה). | G-30 מציע חיזוי וזמן פעולה גבוהים בהרבה. השבתות לא מתוכננות לתיקון בטנה הן יקרות ביותר. |
| עלות תחזוקה ובדיקה | נמוך מאוד. בדיקה חיצונית ויזואלית. אין צורך בבדיקת ריפוד פנימית. | גָבוֹהַ. דורש בדיקה פנימית תקופתית לתקינות הבטנה (לעיתים קרובות במהלך השבתות מתוכננות). רילינג הוא פרויקט הון גדול. | G-30 מבטל בדיקה חוזרת וריפוד OPEX. |
| גמישות תפעולית | יכול להתמודד עם טמפרטורות גבוהות, מחזורי לחץ ותמיסות שוחקות (למשל, חומצה זרחתית עם מוצקי גבס). | טמפרטורה ולחץ מוגבלים. תמיסות שוחקות עלולות לגרום נזק לבטנות. FRP רגיש ל-UV-. | G-30 מאפשר עיצוב תהליך חזק וגמיש יותר. |
| תוצאה של כישלון | דליפה או כשל הם נדירים ובדרך כלל חור קטן, המאפשר התערבות מתוכננת. | הָרֵה אָסוֹן. כשל בטנה מוביל לקורוזיה מהירה שלא מזוהה של גבול לחץ הפלדה, תוך סיכון לשחרור כימיקלים משמעותי, תקרית סביבתית והשבתה ממושכת של המפעל. | G-30 מפחית סיכונים תפעוליים ובטיחותיים קיצוניים. |
הצדקה כלכלית ל-G-30:
ציין צינור מרותך מוצק G-30 כאשר:
נוזל התהליך אגרסיבי מדי, חם או שוחק מדי לביצועי רירית אמינים.
התוצאה של כישלון (בטיחות, סביבתי, אובדן ייצור) היא גבוהה באופן בלתי מתקבל על הדעת.
Plant availability/uptime is the paramount economic driver (e.g., a world-scale phosphoric acid plant where a shutdown costs >מיליון דולר ליום).
עלות מחזור החיים הכוללת במשך 30+ שנים, כולל תחזוקה, בדיקות וסיכון להפסקות לא מתוכננות, נמוכה יותר עבור הסגסוגת המוצקה.
ה"הנחה" של צינור מרופד היא אשליה כשמסתכלים עליה מבעד לעדשת העלות הכוללת של בעלות וניהול סיכונים עבור קווי תהליך קריטיים ובעלי קוטר- גדול בשירות כימי חמור.
