1. צורות מוצר מסגסוגת טיטניום דרגה 5
לוח ויריעת טיטניום: כולל גיליון מגולגל קר, לוח מגולגל חם ולוח מצופה, בשימוש נרחב במבני מטוסים, ציוד כימי ומכשור רפואי.

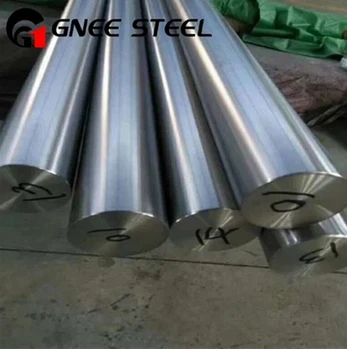

מוט ומוט טיטניום: מוט עגול, מוט מרובע ובילט מזויפים לעיבוד פירים, מחברים, שסתומים וחלקים מכניים.

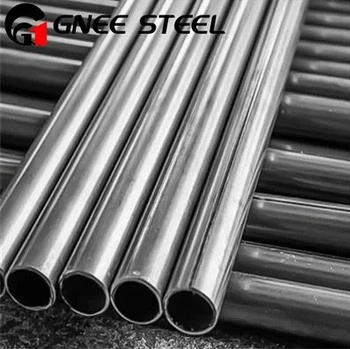

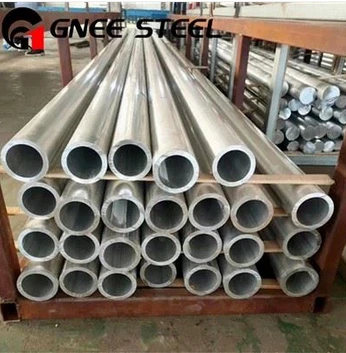

צינור טיטניום: צינור חלק וצינור מרותך עבור מחליפי חום, חיפושי נפט/גז ומערכות אספקת נוזלים.
חוט טיטניום: משמש לריתוך תיל, מחברים, קפיצים ושתלים רפואיים.
צורות אחרות: פרזול, שחול, רצועות, נייר כסף ויציקות מדויקות, כולם מיוצרים בדרך כלל בדרגה 5.
2. חישוב משקל תיאורטי
המשקל התיאורטי מחושב באמצעות הצפיפות של סגסוגת טיטניום דרגה 5: 4.51 גרם/ס"מ³.
נוסחאות נפוצות:
צלחת/גיליון: משקל (ק"ג)=אורך (מ') × רוחב (מ') × עובי (מ"מ) × 4.51
מוט עגול: משקל (ק"ג/מ"ר)=קוטר (מ"מ)² × 0.003542 (בפשטות: קוטר² × 0.0035)
צינור ללא תפרים: משקל (ק"ג/מ"ר)=(קוטר חיצוני - עובי דופן) × עובי דופן (מ"מ) × 0.0141
3. תקני סובלנות
מפרטים גלובליים הנפוצים עבור כיתה 5:
ASTM B265: לצלחת, גיליון, רצועה
ASTM B348: לבר ופרזול מלאי
ASTM B338: לצינורות ללא תפרים ולמרותך
AMS 4928 / AMS 4967: סורגים ופרזולים בדרגת תעופה וחלל
ISO 5832-3: יישומי שתלים רפואיים
GB/T 2965, GB/T 3621: תקנים לאומיים סיניים עבור סורגים, צלחות ופרזולים
סובלנות מכסה מידות, עובי, קוטר, ישרות, שטוחות ואיכות פני השטח, עם בקרות הדוקות יותר עבור תעופה וחלל ודרגות רפואיות.
