כיצד מיוצרים מרפקי Hastelloy C, ומהם היתרונות והמגבלות של כל שיטה?

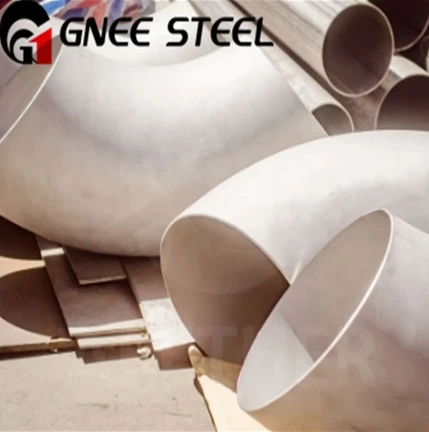

1. סוגים ותצורות רדיוס

ש: מהם הסוגים השונים של מרפקי Hastelloy C הזמינים, וכיצד משפיעה תצורת הרדיוס על הזרימה ועל ירידת הלחץ?

ת: מרפקי Hastelloy C מיוצרים בתצורות שונות כדי להתאים לדרישות שונות של מערכת הצנרת, כאשר הרדיוס הוא הגורם הקריטי ביותר המשפיע על דינמיקת הזרימה ואובדן הלחץ.

סוגים לפי רדיוס:

מרפק רדיוס ארוך (LR): רדיוס קו האמצע שווה פי 1.5 מקוטר הצינור הנומינלי (R=1.5D). זהו הסוג הנפוץ ביותר למרפקים של Hastelloy C, המספק זרימה חלקה יותר עם פחות ירידת לחץ ושחיקה מופחתת. משמש בעיבוד כימי כללי, תרופות ורוב יישומים קורוזיביים.

מרפק רדיוס קצר (SR): רדיוס קו האמצע שווה לקוטר הצינור הנומינלי (R=1.0D). יוצר שינוי כיוון פתאומי יותר, ירידת לחץ גבוהה יותר ומערבולת מוגברת. משמש רק כאשר אילוצי מקום מונעים LR מרפקים או בשירותים לא-קריטיים.

מרפק 3R: רדיוס קו המרכז שווה פי 3 מקוטר הצינור הנומינלי (R=3.0D). מספק מעבר זרימה חלק במיוחד עם אובדן לחץ מינימלי. משמש בשירותי תרחיץ, מערכות-במהירות גבוהה ויישומים שבהם השחיקה מהווה דאגה.

מרפק צמצום: משלב שינוי כיוון עם הפחתת קוטר בהתאמה אחת. מבטל את הצורך במפחית נפרד, מפחית את ספירת הריתוכים ונקודות הדליפה הפוטנציאליות.

סוגים לפי זווית:

מרפק 45 מעלות: שינוי כיוון הדרגתי, ירידת הלחץ הנמוכה ביותר מבין המרפקים הסטנדרטיים

מרפק של 90 מעלות: פנייה רגילה-ימינה, המצוינת לרוב

החזרה של 180 מעלות: הופך את כיוון הזרימה לחלוטין (עיקול חזרה)

דינמיקת זרימה:

הרדיוס משפיע באופן משמעותי על מאפייני הזרימה:

ירידת לחץ: למרפקי LR יש בדרך כלל ירידת לחץ נמוכה ב-30-50% ממרפקי SR באותו גודל

מערבולות: מרפקי SR יוצרים יותר מערבולות, מה שיכול להאיץ שחיקה-קורוזיה במדיה אגרסיבית

חלוקת מהירות: מרפקי LR שומרים על פרופיל מהירות אחיד יותר, ומפחיתים דילול דופן מקומי

יתרון חומרי: העמידות של Hastelloy C בפני שחיקה- הופכת אותו לאידיאלי עבור מרפקים בשירותים מאתגרים, שכן הרדיוס החיצוני (בכפוף למהירות/הפגיעה הגבוהה ביותר) שומר על שלמותו גם עם זרימה סוערת.

---

2. שיטות ייצור: צורה מול ייצור

ש: כיצד מיוצרים מרפקי Hastelloy C, ומהם היתרונות והמגבלות של כל שיטה?

ת: מרפקי Hastelloy C מיוצרים במספר שיטות ייצור, כל אחת מתאימה לגדלים שונים, עובי דופן ודרישות כמות שונות.

שיטות ייצור:

1. כיפוף אינדוקציה חם:

צינור ישר Hastelloy C מחומם באופן מקומי באמצעות סליל אינדוקציה לכ-1850-2000 מעלות F (1010-1095 מעלות ) ומכופף סביב תבנית ליצירת המרפק.

יתרונות:

בנייה חלקה (ללא ריתוך אורכי)

עובי דופן עקבי דרך העיקול

מתאים לקטרים ​​גדולים ולקירות כבדים

יכול לייצר רדיוסים מותאמים אישית

מגבלות:

דורש חישול תמיסה לאחר כיפוף כדי להחזיר עמידות בפני קורוזיה

מוגבל לזוויות כיפוף אפשריות בפעולה אחת

עלות גבוהה יותר עבור כמויות קטנות

2. יצירת לחץ (ייצור מפולח):

צלחת Hastelloy C נחתכת לצורות מפותחות (בדרך כלל 2-5 קטעים או קטעי "גורה"), נלחצת לעקמומיות ומרותכת יחד.

יתרונות:

יכול לייצר קטרים ​​גדולים מאוד (עד 60 אינץ' או יותר)

מתאים לזוויות לא-סטנדרטיות

חסכוני לקטרים ​​גדולים שבהם צינור אינו זמין

מגבלות:

תפרי ריתוך מרובים מגבירים את דרישות הבדיקה

פוטנציאל לעיוות במהלך ריתוך

סיכון גבוה יותר לקורוזיה בתפרי ריתוך אם ביצוע לא נכון

3. עיצוב קר (לגדלים קטנים יותר):

צינור Hastelloy C מכופף קר באמצעות ציר או כיפוף משיכה סיבובי.

יתרונות:

גימור משטח טוב

בקרת מימדים מדויקת

אין צורך בריתוך

מגבלות:

מתרחשת התקשות עבודה משמעותית

דורש חישול פתרון כדי להחזיר את המשיכות ועמידות בפני קורוזיה

מוגבל לקירות דקים יותר וקטרים ​​קטנים יותר

4. ליהוק:

מותכת Hastelloy C נמזגת לתבניות ליצירת צורת מרפק ישירות.

יתרונות:

גיאומטריות מורכבות אפשריות

טוב לתצורות לא-סטנדרטיות

בזבוז חומר מינימלי

מגבלות:

חששות נקבוביות יציקה

חייב להיות חישול פתרון

זמינות מוגבלת ממפעלי יציקה

דרישות יצירת-פוסט:

ללא קשר לשיטה, כל מרפקי Hastelloy C חייבים להיות מחושלים בתמיסה ב-2050 מעלות פרנהייט (1120 מעלות) ולכבות במהירות ל:

ממיסים את כל השלבים המשקעים מהיווצרות חמה

הסר השפעות התקשות בעבודה

שחזר עמידות מלאה בפני קורוזיה

הפגת מתחים שיוריים

---

3. שחיקה-עמידות בפני קורוזיה בשירותי תעלת

ש: מדוע מרפקים של Hastelloy C מתאימים במיוחד למערכות טיפול בשפשוף שבו קורוזיה ושחיקה מתרחשות בו זמנית?

ת: שירותי תרחיץ- שבהם חלקיקים מוצקים תלויים בנוזלים קורוזיביים-מהווים את אחת הסביבות המאתגרות ביותר עבור רכיבי צנרת. המרפקים פגיעים במיוחד מכיוון ששינוי הכיוון יוצר נקודות פגיעה בהן חלקיקים פוגעים בקיר. מרפקי Hastelloy C מצטיינים בתנאים אלה מכמה סיבות יסודיות.

סינרגיית השחיקה-הקורוזיה:

בשירותי הרחצה, קורוזיה ושחיקה פועלות באופן סינרגטי:

קורוזיה יכולה לחספס את פני השטח, מה שמקל על חלקיקים להסיר חומר

שחיקה מסירה שכבות פסיביות הגנה, וחושפת מתכת טרייה לקורוזיה

ההשפעה המשולבת היא לרוב גדולה מסך המנגנונים הבודדים

מדוע Hastelloy C Excels:

1. קשיות גבוהה:
ל-Hastelloy C-276 קשיות טיפוסית של Rockwell B 85-100, המספקת עמידות טובה בפני שחיקה מכנית מחלקיקים מוצקים. אמנם לא קשה כמו בטנות קרמיקה, אבל הוא שומר על קשיות זו לאורך כל עובי הקיר.

2. רפסיבציה מהירה:
כאשר חלקיקים שוחקים פושטים את שכבת התחמוצת המגנה, Hastelloy C יוצר במהירות שכבה פסיבית חדשה. מאפיין "ריפוי עצמי"-זה ממזער אובדן חומרי בין פגיעות חלקיקים.

3. יכולת הקשחת עבודה:
תחת פגיעות חוזרות ונשנות של חלקיקים, פני השטח של עבודת Hastelloy C מתקשים מעט, ויוצרים שכבה עמידה יותר-שחיקה בדיוק היכן שצריך.

4. אין כשל פריך:
בניגוד למרפקים מרופדים-קרמיים שיכולים להיסדק או להישבר, Hastelloy C נשאר רקיע. גם אם מתרחש דילול דופן, זה בדרך כלל גורם לדליפה ולא לשבר קטסטרופלי.

שיקולי עיצוב עבור מרפקים סלורי:

רדיוס ארוך מועדף: מרפקים בגודל 3R ומעלה מפחיתים את זווית הפגיעה ומהירות הפגיעה

עובי דופן: תכנית 80 או כבדה יותר מומלצת לקצבת הקרבה

כיוון: התקנה אופקית עם כיוון זרימה הנחשב למקסום חיי השירות

גישת בדיקה: עיצוב לניטור עובי קולי בנקודות קריטיות

דוגמאות ליישום:

צינורות סלעי פוספט

עיבוד טיטניום דו חמצני

טיפול בזרז בבתי זיקוק

מערכות זנב מוקשים

סירקולציה של סירקולציה של הסרת גזי פליטה

---

4. הכנת קצה ריתוך והתקנה בשטח

ש: אילו הכנות לריתוך מוגדרות למרפקים של Hastelloy C, ואילו שיטות התקנה מבטיחות ריתוך שטח אמינים?

ת: נוהלי הכנה והתקנה נכונים של הקצה הם קריטיים עבור מרפקים של Hastelloy C כדי להשיג ריתוכים תקינים השומרים על עמידות הסגסוגת בפני קורוזיה בשירות.

תקני סוף הכנה:

לפי ASME B16.25 (קצוות ריתוך תחת), מרפקי Hastelloy C כוללים בדרך כלל:

זווית שפוע: 37.5 מעלות (+2.5 מעלות , -0 מעלות ) עבור עובי דופן סטנדרטי

פני שורש: 1/16 אינץ' (1.6 מ"מ) ± 1/32 אינץ'

זווית כלולה: סך הכל 75 מעלות בין פנים משופעות

Root Radius: Optional for heavy wall (>3/4 אינץ' עובי)

הכנות אלטרנטיביות:

שיפוע מורכב: עבור מרפקי קיר כבדים, תכשיר J-מפחית את נפח הריתוך

ריתוך שקעים: לגדלים קטנים יותר (NPS 2 ומטה), חתוך מרובע עם תוספת עומק שקע

מרווח ריתוך שקע: צינור מוכנס לתחתית ואז נסוג 1/16 אינץ' לפני הריתוך

שיטות עבודה מומלצות להתקנת שטח:

1. דיוק התאמה-:

אי יישור פנימי לא יעלה על 1/16 אינץ' או 1/8 מעובי הדופן, הקטן מביניהם

השתמש במלחצי יישור פנימיים לקיר דק

ריתוך הדבק בגודל הולם (אורך 1-2 אינץ') וממוקם כדי למזער ריסון

2. פרוטוקול ניקיון:

הסר את כל השמן, השומן, הצבע והסימונים בעזרת אצטון

מברשות תיל ייעודיות מנירוסטה בלבד (לעולם לא נעשה בהן שימוש על פלדת פחמן)

גלגלי שחיקה ייעודיים לסגסוגות ניקל למניעת זיהום

אזור הכנת הקצה משתרע לפחות 2 סנטימטרים מחיבור הריתוך

3. בדיקת-קדם ריתוך:

ודא את גיאומטריית השיפוע ואת מימד פני השורש

בדוק אם יש למינציות או פגמים בחזית השיפוע

אשר את ציון החומר לפי PMI במידת הצורך

4. שיקולי ריתוך:

Root Pass:

GTAW (TIG) עם חומר מילוי ERNiCrMo-4

נדרש טיהור ארגון פנימי למניעת חמצון

יש לטהר עד להשקעת עובי של לפחות 3/16 אינץ'

מעברי מילוי ומכסה:

שמור על טמפרטורת מעבר מתחת ל-300 מעלות F

חרוזי מחרוזת מועדפים על פני טכניקת אריגה

הסר סיגים/תחמוצת בין מעברים

5. טיפול לאחר-ריתוך:

הסר את כל גוון החום על ידי שחיקה או מברשת אל חלד

ניתן להשתמש במשחת כבישה לתחמוצות עקשניות

בדיקה ויזואלית ובדיקת PT של ריתוך שהושלם

התראה קריטית: לעולם אל תשתמש בכלי פלדת פחמן או מברשות תיל על מרפקי Hastelloy C. זיהום ברזל עלול לגרום לקורוזיה מקומית ולכשל בטרם עת.

---

5. רכש, בדיקה ועמידה בתקנים

ש: אילו מפרטים ובדיקות איכות חיוניים בעת רכישת מרפקי Hastelloy C עבור מערכות צנרת תהליך קריטי?

ת: רכישה נכונה של מרפקי Hastelloy C דורשת מפרטים ואימות מקיפים כדי להבטיח שהאביזר עומד בדרישות הממדיות ובשלמות מתכתית לשירות מאכל.

מפרט חיוני:

1. תקן חומר:

מרפקים ללא תפרים: ASTM B366 (מפרט סטנדרטי עבור-אביזרי סגסוגת-ניקל מחושל-

מרפקים מרותכים: ASTM B366 עם דרישות בדיקת ריתוך

ייעוד סגסוגת: UNS N10276 (C-276) או UNS N06022 (C-22)

ייעוד כיתה: WP-WX (ללא תפרים) או WP-W (מרותך) לפי B366

2. תקן מימד:

ASME B16.9: מפעל-אביזרי ריתוך בטן מחושל (NPS 24 ומטה)

ASME B16.28: מרפקים והחזרות ברדיוס קצר

MSS SP-43: עבור אביזרי נירוסטה וסגסוגת ניקל קלים

3. טיפול בחום:

תמיסה מחושלת ב-2050 מעלות F (1120 מעלות) מינימום

כיבוי מים מהיר

אמת על ידי בדיקת קשיות ובדיקת קורוזיה ASTM G28

בדיקות אימות איכות:

בדיקת מימד:

אימות חומר:

זיהוי חומר חיובי (PMI): בדיקת XRF לאימות:

מוליבדן: 15-17% (C-276)

כרום: 14.5-16.5%

טונגסטן: 3-4.5%

ברזל: 4-7% (יתרה)

אימות מאפיינים מכניים:

חוזק מתיחה: 100 ksi מינימום

חוזק תפוקה: מינימום 40 ksi

התארכות: מינימום 40%.

בדיקת קורוזיה (עבור שירות קריטי):

ASTM G28 שיטה א': ודא את שיעור הקורוזיה<0.5 mm/month

ניתן לבצע על מדגם מייצג מאותה מגרש טיפול בחום

בדיקה לא הרסנית:

בדיקה חזותית: 100% עבור פגמים פני השטח, הקפות, סדקים

בדיקת חודר נוזלים: לפי ASTM E165 עבור כל המשטחים המוגמרים

בדיקת רנטגן: עבור מרפקים מרותכים, בדוק את כל תפרי הריתוך

בדיקות אולטרסאונד: לקיר כבד או שירות קריטי לאימות עובי הקיר

דרישות תיעוד:

דוח בדיקת מיל (MTR): עקיבות מלאה עם ניתוח חום

דוחות NDE: מוסמך על ידי טכנאים מוסמכים

דוח PMI: אימות על מרפק גמור

תרשימי טיפול בחום: שיאי טמפרטורה- בזמן

תעודת התאמה: אישור חתום

דרישות סימון מיוחדות לפי ASTM B366:

שם היצרן או סימן מסחרי

ייעוד ASTM (B366)

ציון (WP-WX N10276)

לוח זמנים (ייעוד עובי דופן)

מספר חום (למעקב)

אחסון וטיפול:

אחסן בתוך הבית בתנאים נקיים ויבשים

הגן על קצוות משופעים עם מכסי פלסטיק

הימנע ממגע עם מתלים מפלדת פחמן (השתמש בעץ או פלסטיק)

שמור בנפרד מאביזרי פלדת פחמן כדי למנוע זיהום ברזל

למה חשוב רכש קפדני:

כשל במרפק בקו כימי מסוכן עלול לשחרר חומרים רעילים או דליקים, ולגרום לאירועי בטיחות, נזקים סביבתיים וזמני השבתה יקרים. מפרט ואימות נכונים מבטיחים שהמרפק של Hastelloy C יספק עשרות שנים של שירות אמין ביישומים התובעניים ביותר.
