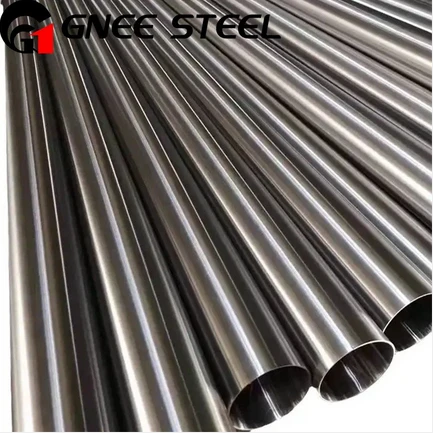

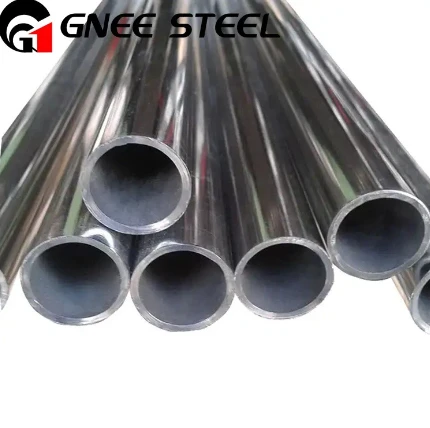

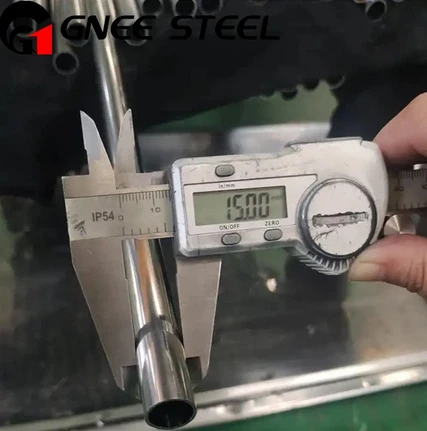

1. מהם המאפיינים המתכתיים המגדירים של צינורות Hastelloy C22 שהופכים אותם לבחירה מובילה עבור שירות קורוזיבי חמור?
צינורות Hastelloy C22 (UNS N06022) הם סגסוגת של ניקל-כרום-מוליבדן-טונגסטן שנועדה לספק עמידות יוצאת דופן, רחבה- בפני קורוזיה, הן בסביבות מחמצנות והן בסביבות מצמצמות. ההרכב הכימי האופטימלי שלו-כ-56% Ni, 22% Cr, 13% Mo, 3% W ו-3% Fe-יוצר מיקרו-מבנה אוסטניטי חד-פאזי יציב במיוחד. איזון זה הוא המפתח לביצועים שלו.
תכולת הניקל הגבוהה מספקת גמישות אינהרנטית, יציבות תרמית ועמידות בסיסית בפני כלוריד-לפיצוחי מתח קורוזיה (SCC) והתקפה קאוסטית. כרום הוא היסוד העיקרי המקנה עמידות לחומרי חמצון, כגון תמיסות חמות המכילות חמצן מומס, יוני ברזל (Fe³⁺) וקופרי (Cu²⁺), חנקות, ואפילו כלור רטוב. מוליבדן וטונגסטן מספקים באופן סינרגטי עמידות יוצאת דופן בפני סביבות הפחתות כמו חומצות הידרוכלוריות וגופרית, כמו גם בפני קורוזיה מקומית וקורוזיה של חריצים בתמיסות הנושאות כלוריד-. הסגסוגת מיוצבת עוד יותר עם תכולת פחמן נמוכה מאוד (<0.010%) to prevent harmful carbide precipitation during welding or high-temperature exposure.
עבור יישומי צינורות, מתכת זו מתורגמת למוצר רב-תכליתי המסוגל לטפל בזרמים כימיים מורכבים, מעורבים ולעיתים בלתי צפויים. צינור C22 יכול לעמוד במעבר ממצב מחמצן למצב מפחית בתהליך, תרחיש שבו סגסוגות מיוחדות רבות ייכשלו. זה הופך אותו ל"תקן הזהב" עבור צינורות מחליף חום, מעבה וכור קריטיים בחלקים האגרסיביים ביותר של מפעלים כימיים, פטרוכימיים ובקרת זיהום.
2. באילו יישומים ספציפיים בתעשיות הסרת גזי הפליטה (FGD) ובתעשיות התהליכים הכימיים נחשבים צינורות C22 הכרחיים?
צינורות Hastelloy C22 הם רכיבים קריטיים ביישומים שבהם כשל יביא להשבתה קטסטרופלית, שחרור סביבתי או סכנות בטיחותיות. השימוש בהם מוצדק לעתים קרובות על בסיס עלות-חיים, כאשר אורך חיים מעולה עולה על עלות חומר ראשונית גבוהה יותר.
מערכות הסרת גזי פליטה (FGD): זהו יישום מרכזי. במגדלי הבולעים והמחממים של תחנות כוח פחמיות-, הצינורות מתמודדים עם סביבה קורוזיבית "הגרועה ביותר": גזים חמים וגפריתיים (SO₂, SO₃), כלורידים מפחם או מי ים, פלואורידים, אפר זבוב (הגורם לשחיקה) וחומצות מתעבות. צינורות C22, המשמשים במחממים חוזרים, מערכות שטיפה לסילוק ערפל וצנרת קריטית, עמידים בפני פיתולים, קורוזיה של חריצים ופיצוח קורוזיה במקום שבו פלדות אל חלד סטנדרטיות (למשל, 316L) ואפילו סגסוגת 625 עלולים להיכשל. אין דומה ליכולתם להתמודד הן עם הקונדנסטים החומציים (המצמצמים) והן עם המלחים המחמצנים (למשל, כלורטים).
תעשיית עיבוד כימי (CPI): צינורות C22 מוגדרים עבור:
סלילי כורים ומחלפי חום בתהליכים הכוללים תערובות של חומצות גופרית, הידרוכלוריות וחנקתיות.
מעבי חומצה ומאיידים שבהם נמצאים כלורידים ומחזורי ריכוז/טמפרטורה יוצרים תנאים אגרסיביים ומקומיים.
מרכיב פרמצבטי פעיל (API) וייצור כימיקלים עדינים שבהם טוהר המוצר הוא בעל חשיבות עליונה, ולא ניתן לסבול מוצרי קורוזיה מקירות צינורות.
מפעלי שרפת פסולת והשבת חומצה המטפלים בחומרי הזנה משתנים ואגרסיביים ביותר.
קירור מים מזוהמים ומליחים: במפעלים כימיים בחופים או בבתי זיקוק המשתמשים במי קירור מזוהמים, צינורות מעבה C22 מספקים שירות אמין נגד שקעים מתחת למשקעים וקורוזיה מושפעת מיקרוביולוגית (MIC).
3. מהם הפרוטוקולים הקריטיים לריתוך, ייצור וטיפול בחום עבור מערכות צינורות C22 כדי להבטיח שלמות ביצועים?
עמידות הקורוזיה יוצאת הדופן של C22 עלולה להיפגע קשות על ידי ייצור לא תקין. ההתמקדות היא בשימור המיקרו-מבנה ההומוגני של הסגסוגת ובמניעת היווצרות שלבים משניים מזיקים.
ריתוך: התהליך המועדף הוא ריתוך קשת גז טונגסטן (GTAW/TIG) בשל השליטה המדויקת והתוצאות הנקיות שלו. יש להשתמש במתכות מילוי בהרכב תואם, כגון ERNiCrMo-10. באופן מכריע, הליך הריתוך חייב להפעיל קלט חום נמוך ובקרת טמפרטורת מעבר קפדנית (בדרך כלל מתחת ל-125 מעלות / 250 מעלות פרנהייט). קלט חום גבוה או קירור איטי בטווח של 550 מעלות עד 1100 מעלות (1020 מעלות F עד 2010 מעלות F) יכולים לקדם את המשקעים של שלבים בין-מתכתיים (mu, P, sigma) וקרבידים בגבולות התבואה, וליצור נתיבים להתקפה בין-גרעינית.
ניקיון ומניעת זיהום: לא ניתן להפריז בכך. יש להשתמש בכלים ייעודיים ונקיים. אזור העבודה חייב להיות מבודד מפעולות שחיקה על פחמן או נירוסטה כדי למנוע זיהום ברזל, שיכול לשמש אתרי התחלת קורוזיה מקומית. יש לנקות היטב את הצינורות משמנים, גריז ודיו סימון (במיוחד כאלו המכילים גופרית, כלור או עופרת).
טיפול בחום לאחר-ריתוך (PWHT): בעוד של-C22 יש עמידות מצוינת כמו-קורוזיה מרותכת עבור יישומים רבים, חישול פתרון מלא נדרש לשירות בסביבות הקשות ביותר או אם תהליך הייצור גרם לחשיפה תרמית מוגזמת. זה כרוך בחימום של המכלול כולו באופן אחיד ל-1121 מעלות (2050 מעלות F) ולאחר מכן כיבוי מהיר (ריסוס מים או טבילה). תהליך זה ממיס את כל השלבים המשניים המשקעים ומשחזר את המבנה האופטימלי וההומוגני של הסגסוגת העמיד בפני קורוזיה-. עבור מערכות צינורות, זה מצריך לעתים קרובות שליחת הסליל המיוצר לטיפול חום מיוחד עם תנור גדול מספיק כדי להכיל אותו.
4. כיצד משתווים צינורות Hastelloy C22 בביצועים ובכלכליים לקודמו, C276, ולגרסה המתקדמת שלו, C2000?
בחירה בין שלושת סגסוגות סוס עבודה אלה כרוכה באיזון ביצועים מול כימיה ועלויות ספציפיות של תהליך.
לעומת Hastelloy C276 (UNS N10276): C22 פותח כשיפור אבולוציוני.
ביצועים: C22 מציע תכולת כרום גבוהה יותר (22% לעומת ~16%) לעמידות מעולה בפני תנאי חמצון (למשל, כלוריד ברזל חם). יש לו גם תכולת Mo+W מאוזנת-טובה יותר, מה שמקנה לו טמפרטורת גלילה קריטית גבוהה יותר (CPT) ועמידות טובה יותר לחומצות מעורבות. היציבות התרמית שלו עדיפה, כלומר הוא פחות נוטה להתפרקות לאחר חשיפה ממושכת לטמפרטורה{10}}גבוהה.
כלכלה: C22 מקבל בדרך כלל פרמיה של 10-20% על פני C276 בשל הביצועים המשופרים שלו וכימיה מבוקרת יותר. עבור עיצובים חדשים ואגרסיביים מאוד, C22 הוא לעתים קרובות ברירת המחדל, בעוד ש-C276 נשאר אפשרות מוכחת ויעילה-עלויות עבור שירותים מוגדרים היטב, פחות חמורים.
לעומת Hastelloy C2000 (UNS N06200): C2000 מייצג את הדור הבא על ידי הוספת 1.6% נחושת (Cu).
ביצועים: תוספת הנחושת מעניקה ל-C2000 עמידות יוצאת דופן לחומצה גופרתית כמעט בכל הריכוזים והטמפרטורות, ועולה משמעותית על הביצועים של C22 ו-C276. העמידות הכללית שלו בפני קורוזיה בחומרי חמצון וצמצום נותרה מצוינת וניתנת להשוואה באופן כללי ל-C22.
כלכלה: C2000 הוא היקר מבין השלושה. המפרט שלו מונע על ידי תהליכים שבהם חומצה גופרתית היא המזהה הדומיננטית או השולטת. עבור חומצות מעורבות מורכבות ללא רכיב גופרתי חזק, C22 נשאר לרוב הבחירה המועדפת בשל רקורד השדה הארוך והלא דופי שלו.
היגיון בחירה: לקבלת הביצועים הרחבים והאמינים ביותר בתמהילים לא ידועים או מורכבים, בחר C22. לאופטימיזציה-עלויות בשירותים ידועים, פחות מחמצנים, ייתכן ש-C276 יספיק. עבור תהליכים הנשלטים על ידי חומצה גופרתית חמה, C2000 הוא עדיף.
5. מהן נקודות ניתוח הכשלים ומוקדי הבדיקה הנפוצים עבור מערכות צינורות C22 במהלך תחזוקת תפנית?
בדיקה יזומה היא המפתח למניעת כשלי שירות-. במהלך סבב מפעלים, יש לבחון מערכות צינורות C22 תוך התחשבות במצבי הכשל הבאים:
קורוזיה מקומית ב-Weld HAZs: הפקחים יבחנו מקרוב את אזורי הריתוכים המושפעים מהחום- כדי למצוא סימנים של פיתולים או התקפה בין-גרגירית, המעידים על רגישות עקב ריתוך לא תקין או חוסר PWHT. נעשה שימוש בבדיקת חודר צבע (PT) ובדיקה ויזואלית מפורטת.
קורוזיה של חריצים תחת משקעים או אטמים: חיבור הצינור-ל-הצינור במחליף חום הוא חריץ קלאסי. הפקחים מחפשים קורוזיה שמתחילה בקצוות הצינור. הסרת צינורות ובחינת המזהה מתחת לבלבול התמיכה בצינורות או במשקעי בוצה היא גם קריטית. בדיקת אולטרסאונד (UT) יכולה לסייע במדידת דילול הקירות באזורים נסתרים אלה.
Pitting from Off-Spec Chemistry or Stagnation: אפילו ל-C22 יש גבולות. פיתול יכול להתחיל אם זרם התהליך מכניס חומר חמצון חזק בלתי צפוי (לדוגמה, אקונומיקה מוגזמת או חומצה חנקתית) או אם נותרים בצינורות מים העשירים בכלוריד- עומדים ומאווררים בזמן השבתה. יש צורך בבדיקת יומני תהליכים לצד בדיקה ויזואלית ובדיקת בורסקופ.
שחיקה-קורוזיה בכניסות זרימה או עיקולים- גבוהים: בזרימת תרחיץ או דו-זרימה, ניתן לשחוק את הסרט הפסיבי המגן בצורה מכנית. הפקחים ימדוד את עובי הדופן, במיוחד בכיפופי U- ובצד הכניסה של מעבים, בחיפוש אחר דפוסי דילול אופייניים.
פיצוח קורוזיה במתח (SCC): למרות שהוא עמיד ביותר, C22 אינו חסין מפני SCC בתנאים קיצוניים (למשל, ריכוז כלוריד גבוה מאוד, טמפרטורה גבוהה ומתח מתיחה גבוה כתוצאה מהתקנה לא נכונה). לעתים קרובות סדקים הדוקים ודורשים שיטות NDE מתקדמות כמו Eddy Current Testing (ECT) עבור צרורות צינורות או Phased Array UT לזיהוי ריתוך צנרת.
אבן היסוד של תחזוקת מערכת צינורות C22 היא שילוב של רישומי ייצור מדוקדקים (כולל WPS/PQR ותרשימי טיפול בחום), בקרת תהליכים קפדנית במהלך הפעולה ומשטר בדיקה ממוקד ובעל ידע במהלך הפסקות תחזוקה.
