1. בתעשייה הפטרוכימית, אילו תהליכים קורוזיביים בטמפרטורה-גבוהה מחייבים שימוש בצינור ללא תפרים של ASTM B407 UNS N08811 (Incoloy 800HT) על פני סגסוגות עמידות בחום-סטנדרטיות?

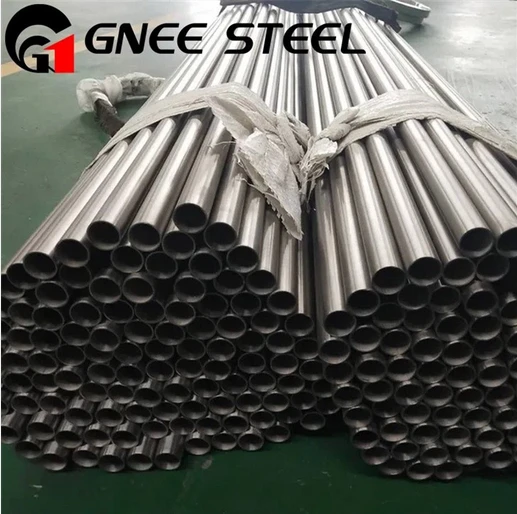

צינור ללא תפרים ASTM B407 UNS N08811 נפרס בסביבות המענישות ביותר של התעשייה הפטרוכימית שבהן טמפרטורה, לחץ וקורוזיה פועלים באופן סינרגטי כדי להביס סגסוגות אוסטניטיות ופריטיות סטנדרטיות. השימוש בו מוכתב על ידי שילוב של חוזק זחילה, עמידות בפני קרבוריזציה ועמידות חמצון בטמפרטורות שבדרך כלל בין 700 מעלות ל-1100 מעלות (1300 מעלות F ו-2000 מעלות F).
תהליכים פטרוכימיים קריטיים הדורשים צינור 800HT ללא תפרים:
ייצור אתילן (מערכות תנורי פיצוח):
יישום: מחליף קווי העברה (TLE) צנרת כניסה וכותרות כיבוי. זה השירות החמור ביותר. הצינור נושא גז סדוק מסלילי פירוליזה ב-850-1100 מעלות, המכיל אתילן, פרופילן, מימן וזפת כבדה. הוא חייב לעמוד בלחץ מחזורי תרמי חמור (ממחזורי פענוח), קרבוריזציה/קוקינג פנימי וחמצון חיצוני.
למה 800HT: פלדות אל-חלד סטנדרטיות 304H/321H סובלות מהתנפחות זחילה מהירה, התפרקות חמורה של קרבוריזציה והיווצרות שלב סיגמה. 800הניקל הגבוה של HT (~32%) מתנגד לקרבור, הגרגירים הגסים ותוספות ה-Ti/Al שלו מספקים חוזק זחילה ויציבות ללא תחרות-.
חידוש פחמימנים בקיטור (מפעלי מימן, מתנול, אמוניה):
יישום: Reformer Outlet Manifolds & Pigtails. צינורות אלו אוספים גז סינתזה (H₂ + CO) מצינורות זרז ב-850-950 מעלות ו-15-40 בר. הסביבה מקרבת פנימית (מ-CH₄, CO) ומחמצנת חיצונית.
למה 800HT: השילוב של-הלחץ והטמפרטורה הגבוהה-מחייב חוזק זחילה יוצא דופן. 800הפחמן הגבוה המבוקר של HT (0.06-0.10%) ומבנה הגרגירים הגס החובה (ASTM 5 או גס יותר) תוכננו במיוחד עבור שירות זה לטווח ארוך-. הביצועים שלו מקודדים בלחצים מותרים גבוהים בקוד ASME.
ייצור סטירן/אתילבנזן:
יישום: צנרת שפכים בכור לדה-הידרוגנציה אתיל-בנזן. נושא קיטור מחומם ואדי פחמימנים בטמפרטורות העולה על 600-650 מעלות.
למה 800HT: מציע אלטרנטיבה אמינה וארוכת חיים- לסגסוגות ניקל יקרות יותר- כמו Alloy 800H ו-801, ומספקת עמידות מצוינת בפני חמצון ומחזוריות תרמית בטווח T מתון גבוה זה-.
מדוע Seamless אינו-ניתן למשא ומתן: בשירותים אלה, כל תפר ריתוך אורכי-אפילו במוצר מרותך-ו-מוצר מרותך-מייצג קו חולשה פוטנציאלי. תחת רכיבה תרמית קיצונית ולחץ פנימי, HAZ ריתוך יכול להוות אתר לזחילה מועדף, התקפת קרבוריזציה או פיצוח עייפות תרמית. צינור ללא תפרים, עם המבנה ההומוגני והאיזוטרופי שלו, מספק את גבול הלחץ המהימן ביותר לקווי תהליך קריטיים ובעלי אנרגיה גבוהה-.
2. מפרט ASTM B407 עבור UNS N08811 מחייב בקרה קפדנית על פחמן, אלומיניום וטיטניום. כיצד טווחי היסודות הספציפיים הללו יוצרים באופן סינרגטי את יציבות הטמפרטורות הגבוהות והחוזק של הסגסוגת- בשירות פטרוכימי?
ההרכב של 800HT הוא מתכון "בטמפרטורה גבוהה- מכווננת במדויק". היסודות C, Al ו-Ti אינם מקריים; הם מתוכננים- במשותף כדי ליצור אינטראקציה ולספק יציבות באמצעות מנגנוני חיזוק שונים לאורך חיי השירות של הסגסוגת.
1. פחמן (C): 0.06–0.10% - מייצב הזחילה
תפקיד: רמת פחמן מוגברת זו במתכוון היא הבסיס להתנגדות לזחילה. במהלך חישול התמיסה, פחמן מומס במטריצה האוסטניטית. בשימוש בטמפרטורה גבוהה, הוא משתלב עם טיטניום עדיפות ליצירת טיטניום קרבידים (TiC) מפוזרים דק ויציבים.
אפקט סינרגטי: משקעי TiC אלה מקשטים ומצמידים גבולות גרגרים. זה מאט באופן דרמטי את ההחלקה והנדידה של גבול התבואה, מנגנוני העיוות העיקריים במהלך זחילה. ללא פחמן גבוה מבוקר זה, גבולות התבואה יהיו ניידים, מה שיוביל לעיוות מהיר ולקרע בלחץ.
2. אלומיניום + טיטניום (Al+Ti): 0.85–1.20% - The Strength Duo
התפקיד הכפול של טיטניום: כאמור, Ti מתחבר עם C ליצירת גבול-גרגר-מייצב TiC.בְּנוֹסַף, ה-Ti בפתרון הנותרים משתפים פעולה עם אלומיניום.
תפקידו של אלומיניום: אל פועלת כמחזקת פתרונות מוצקה, ובעיקר, '- לשעבר.
הסינרגיה: חיזוק משקעים ( שלב). במהלך-חשיפה ארוכת טווח בטווח הפעולה (600-900 מעלות), Al ו-Ti יוצרים יחד משקעים קוהרנטיים ומסודרים הנקראים ' (Ni₃(Al,Ti)). חלקיקים אלה בקנה מידה ננו משקעבְּתוֹךאת הדגנים.
מנגנון: חלקיקים אלה פועלים כמכשולים בלתי ניתנים להזזה לתנועת נקע בתוך סריג הגביש. זה מספק מנגנון חיזוק משני רב עוצמה המשלים את הצמדת גבול התבואה מ-TiC.
אפקט "HT" המשולב בשירות פטרוכימי:
בסעפת יציאת רפורמר הפועלת במשך 100,000 שעות, המיקרו-מבנה מתפתח לחוזק:
לטווח קצר-: הגרגרים הגסים (המחייב טיפול בחום B407) מספקים עמידות ראשונית.
לטווח ארוך-: TiC מצמידה את גבולות התבואה, בעוד שמשקעים מחזקים את פנים התבואה. מנגנון כפול זה (גבול + חיזוק מטריצה) מעניק ל-800HT את חוזק השבר-לטווח הארוך-היוצא דופן שלו ואת היציבות המיקרו-מבנית, ומונע התיישנות יתר או הפיכה לשלבים שבירים (כמו סיגמה) הפוגעים בחלק מהפלדות אל חלד. השליטה ההדוקה על Al+Ti (הכינוי "HT") מבטיחה שבריר נפח אופטימלי של ' לביצועים מקסימליים וצפויים.
3. למהנדס צנרת שמתכנן קו העברת קרקר אתילן בטמפרטורה גבוהה{{1}, מהם אתגרי הייצור והריתוך העיקריים הספציפיים לצינור ללא תפר B407 800HT, ואילו הליכים מבטיחים שלמות ריתוך?
ייצור וריתוך 800HT עבור קו העברת קרקרים הוא מאמץ- גבוה. המטרה היא ליצור מפרק ריתוך שתכונות הטמפרטורה הגבוהות- שלו תואמות לצינור הבסיס המובחר, מכיוון שצומת זה הוא לרוב הנקודה הפגיעה ביותר.
אתגרי ייצור וריתוך מרכזיים:
שימור ה-Carse Grain HAZ: המחזור התרמי של הריתוך יכול לגרום לצמיחת גרגרים חריגה באזור החום-המושפע (HAZ) או להיפך, לגבש אותו מחדש לגרגירים עדינים, ולהרוס את המבנה הגס העמיד לזחילה.
סדקים חמים של מתכת ריתוך: הרכב האוסטניטי, העשיר בניקל-, רגיש לסדקים בהתמצקות (עקב הפרדה של זיהומים כמו S, P) ופיצוח נוזלי באזור המומס בחלקו של ה-HAZ.
זיהום-שבריריות נגרמת: מגע עם כלי פלדת פחמן (איסוף ברזל) או תרכובות הנושאות גופרית-(מעטים לסימון, גריז) עלול להוביל לאובדן חמור של משיכות ולסדקים בטמפרטורות גבוהות.
בקרת ממדים במהלך PWHT: חישול התמיסה-החובה בטמפרטורה גבוהה עלול לגרום לעיוות משמעותי או צניחה בסלילי צינור גדולים ומורכבים.
נהלים קריטיים לשלמות הריתוך:
בחירת מתכת מילוי:
בחירה ראשית: INCONEL 82/182 (ERNiCr-3 / ENiCrFe-3). זהו תקן התעשייה. תכולת ה-Ti הנמוכה שלו בהשוואה למילוי תואם 800HT מפחיתה את הרגישות לפיצוח חם תוך מתן חוזק וגמישות מצוינים בטמפרטורה גבוהה.
רציונל: מתכת ריתוך עם סגסוגת מעט ב- Cr מועילה לעמידות לחמצון.
תהליך ופרמטרים של ריתוך (בקרה מחמירה):
תהליך: ריתוך קשת טונגסטן בגז (GTAW/TIG) עבור מעברי שורש וחם הוא חובה. זה מאפשר בקרת כניסת חום מדויקת וריתוכים נקיים ללא מזהמים-.
כניסת חום נמוכה: השתמשו בחרוזי מחרוזת, אריגה מינימלית. המטרה היא למזער את הזמן שה-HAZ מבלה ב"טווח הקריטי" (~1200 מעלות פרנהייט עד 1700 מעלות פרנהייט / 650 מעלות עד 925 מעלות) שבו מתרחשים גידול גרגרים והיווצרות פאזה מזיקה.
טמפרטורת מעבר: הקפידו לשמור על פחות או שווה ל-100 מעלות (212 מעלות F). לקרר באופן פעיל את הצינור בין מעברים עם אוויר (לעולם אל תכבה מים).
טיפול בחום לא-ניתן למשא ומתן-(PWHT):
חישול פתרון מלא נדרש. הריתוך כולו חייב לעבור חישול תמיסה ב-1120-1175 מעלות (2050-2150 מעלות F) ואחריו כיבוי מהיר (ריסוס מים או טבילה).
מטרה: זה ממיס כרום קרבידים מזיקים (מונע רגישות) ובאופן קריטי, משחזר מבנה גרגר גס ושווה ציר על פני מתכת הריתוך וה-HAZ, ומאחד מחדש את המיקרומבנה כך שיתאים למתכת הבסיס. שלב זה חיוני להשגת תכונות זחילה באזור הריתוך.
אין תחליפים:הפגת מתח בלבד אינה מקובלת ומזיקה.
ניקיון קפדני וכלים ייעודיים: השתמש רק במברשות וכלים ייעודיים מסגסוגת נירוסטה או סגסוגת ניקל-. נקה את כל משטחי המפרק עם אצטון או ממיסים ייעודיים. השתמש בשיטות סימון-נמוכות בגופרית.
4. במהלך בדיקות תפנית במפעל, מהם מנגנוני השפלה העיקריים שיש לחפש בצנרת B407 800HT מיושן, ובאילו שיטות מתקדמות לא-הערכה הרסנית (NDE) משמשות להערכת יתרת החיים?
בדיקה של צנרת 800HT מיושן מתמקדת בזיהוי נזקים עדינים, המונעים מיקרוסטרוקטורלית- הרבה לפני שהוא מוביל לכשל קטסטרופלי. המטרה היא הערכת כושר-ל-שירות (FFS).
מנגנוני השפלה ראשוניים:
נזקי זחילה: הגורם המגביל את החיים-.
ביטוי: קוויטציה של זחילה (מיקרו-חללים בגבולות התבואה), המובילה לנפיחות מקרוסקופית/גדילה בקוטר, ובסופו של דבר, קרע בזחילה.
מיקוד בדיקה: ריתוך HAZs, Bends, ו-local מיקומי-אזורים בעלי הלחץ הגבוה ביותר.
קרבוריזציה: חדירת פחמן פנימית מפחמימנים בתהליך.
ביטוי: שכבה מוקשה ושבירה על משטח הזיהוי. מוביל לאובדן גמישות, רגישות מוגברת לפיצוח עייפות תרמית, ויכול לגרום למתחי התפשטות תרמית דיפרנציאליים.
מוקד בדיקה: משטח מזהה של קטעים ישרים ומרפקים במורד הזרם של כורים/תנורים.
פיצוח עייפות תרמית:
ביטוי: סדקים טרנס-גרנוליים המתחילים בריכוזי מתח (צומת חרירים, אצבעות ריתוך, זיזי תמיכה) עקב מחזורי הפעלה/כיבוי- חוזרים ונשנים.
מיקוד בדיקה: כל הפסקות הגיאומטריות.
שיטות NDE מתקדמות להערכת חיים:
מטרולוגיה של סריקת לייזר: יוצר מודל תלת-ממדי "כמו-שהוא" של מסלול הצינור כדי לכמת דפורמציה גלובלית, קידה וסגלגלות. אפילו גידול בקוטר של 1-2% הוא אינדיקטור משמעותי לזחילה מתקדמת.
מיקרוסקופ שכפול: תקן הזהב להערכת זחילה. העתק פלסטיק נלקח מאזור מלוטש (לעיתים קרובות ב-HAZ ריתוך). ניתוח מעבדה של העתק תחת מיקרוסקופ יכול לזהות ולסווג קוויטציה של זחילה (למשל, באמצעות סולם ECCC או Neubauer) מחללים מבודדים ועד למיקרו-סדקים.
בדיקות אולטרסאונד מתקדמות (UT):
בדיקת אולטרסאונד מדורגת (PAUT): מספקת הדמיה מפורטת של דופן הצינור. ניתן לכיול לזיהוי הפיזור האקוסטי משדות של חללי זחילה, המופיעים כאזור "רועש" או מוחלש ב-HAZ.
זמן-של-דיפרקציית טיסה (TOFD): מצוין לגודל וניטור הצמיחה של פגמים מישוריים כמו סדקי זחילה או סדקי עייפות.
ב-מטלוגרפיה ובדיקות קשיות באתר:
בודקי קשיות אולטרסאונד ניידים (UCI) מבצעים מעברים מ-OD ל-ID. עלייה בולטת בקשיות ליד המזהה מאשרת וממפה את עומק הקרבוריזציה.
מטלוגרפיה בשדה: מיקרוסקופים ניידים לבדיקה- באתר של דוגמאות מלוטשות וחרוטות.
רדיוגרפיה דיגיטלית (DR): להקרנה מהירה של ריתוכים ואזורים חסומים חזותית לאיתור פגמים חמורים.
אינטגרציה של FFS: נתונים מטכניקות אלה (צפיפות קוויטציה, עומק קרבוריזציה, גודל סדק) מוזנים לתוכנת הערכת חיים שנותרה (באמצעות מתודולוגיות כמו API 579/ASME FFS-1 או מודלים של חיי זחילה בתעשייה) כדי לקבוע אם הצינור יכול לפעול בבטחה עד לתפנית המתוכננת הבאה.
5. מנקודת מבט של רכש ואבטחת איכות, אילו סעיפים ספציפיים ודרישות משלימות יש להפעיל בהזמנת רכש של צינור B407 800HT ללא תפרים כדי להבטיח שהוא מתאים לשימוש פטרוכימי בטמפרטורה גבוהה-?
רכישת 800HT אינה רכישת סחורה. ה-PO חייב להיות מסמך טכני שנועל את מאפייני ה-"HT" החיוניים. מפרטים מעורפלים יובילו לקבלת Alloy 800 גנרית.
סעיפי תעודת רכש קריטיים ודרישות משלימות:
מפרט וייעוד מלא:
"ASTM B407, UNS N08811, צינור חלק."
ציין במפורש:"החומר יסופק במצב-תמיסה המתאים לשירות-בטמפרטורה גבוהה."
דרישות משלימות חובה (הפעל לפי ASTM B407):
S1. בדיקה הידרוסטטית או בדיקה חשמלית לא הרסנית: ציין אם נדרשת בדיקת לחץ הידרוסטטית או אם בדיקת זרם מערבולת/אולטרסאונד מקובלת.
דרישות לגודל גרגר S4.1 - זה לא ניתן-למשא ומתן.
"לחומר יהיה גודל גרגיר אוסטניטי של ASTM No. 5 או גס יותר, לפי ASTM E112."
"דוח בדיקת גודל גרגרים מהמוצר המוגמר יסופק בדוח בדיקת הטחנה."
S8. סימון: ציין סימון קבוע שיכלול: ASTM B407, N08811, מספר חום, גודל וזהות היצרן.
S9. הסמכה: "דרוש דוח בדיקת חומר מוסמך (CMTR) לפי EN 10204 סוג 3.2 או שווה ערך."
דרישות ספציפיות{0}}נוספות לרוכש (PSR):
הרכב כימי: "ניתוח חום ומוצר ידווח עבור כל היסודות המצוינים ב-ASTM B407 עבור UNS N08811, כולל שאריות."
בדיקה מכנית: "בדיקות מתיחה יבוצעו הן בטמפרטורת החדר והן בטמפרטורה מוגבהת [למשל, 1200 מעלות F/650 מעלות ] כדי לאשר עמידה במאפיינים הצפויים."
בדיקה לא-הרסנית: "הצינור יהיה נתון לבדיקת אולטרסאונד של 100%-לגוף לפי ASTM E213 (עבור פגמים אורכיים) עם קריטריוני קבלה של [למשל, API 5L נספח C או דומה]."
קוטר חיצוני/גימור פני השטח: "צינור OD יהיה נקי מתפרים, פיתולים ופגמים מזיקים אחרים. תיקון השחזה אינו מותר ללא אישור הקונה מראש."
שמירת דגימה: "היצרן ישמור דגימה מכל חום לתקופה של 5 שנים".
אימות באמצעות דוח בדיקת מיל (MTR/CMTR):
עם קבלת ה-CMTR, יש לאמת במפורש את הדברים הבאים:
ציון: מאשר את UNS N08811.
ניתוח כימי: פחמן בין 0.06-0.10%; Al+Ti בין 0.85-1.20%.
דוח גודל גרגר: פריט שורה נפרד המאשר "ASTM Grain Size No. 5" או מספר נמוך יותר (למשל, 4, 3, שהם גסים יותר). אם זה חסר או מראה גרגר עדין (למשל, 7 ומעלה), החומר אינו 800HT/800H.
טיפול בחום: מאשר טמפרטורת חישול תמיסה ושיטה.
דוח NDE: סיכום של תוצאות UT/ECT המאשרות את התקינות.
הרכש חייב לכלול הערכת הצעה טכנית, לא רק הערכה מסחרית. מפעלים בעלי מוניטין יספקו את כל הנתונים המבוקשים ולעתים קרובות יש להם היסטוריה של אספקת פרויקטים מוצלחים. חריצות זו מבטיחה שהצינור המועבר הוא בעל התכונות שבהן תלוי תכנון התהליך הפטרוכימי.
