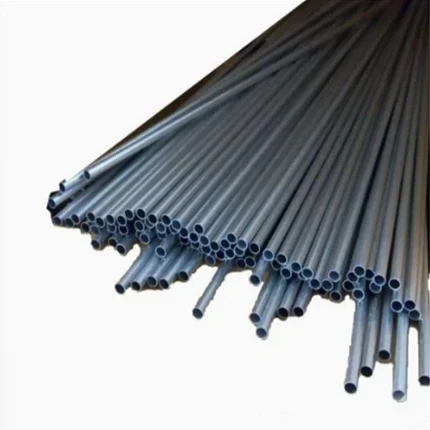

1. מהו פרופיל הליבה הכימי והמכני של Hastelloy B שהופך אותו למתאים באופן ייחודי ליישומי צינור נימי בסביבות קורוזיביות מאוד?
Hastelloy B (UNS N10001) היא סגסוגת ניקל-מוליבדן שתוכננה לעמידות יוצאת דופן בסביבות מצמצמות חמורות ולא-מחמצנות. ההרכב הנומינלי של ~65-70% ניקל ו~26-30% מוליבדן, עם מינימום ברזל וכרום, מגדיר את הנישה שלו. עבור צינורות נימיים, זה מתורגם ליתרונות ספציפיים:
עמידות ללא תחרות לחומצות שאינן-מחמצנות: תכולת המוליבדן הגבוהה שלו מספקת עמידות יוצאת דופן לחומצה הידרוכלורית (HCl) בכל הריכוזים והטמפרטורות, אפילו עד לנקודת הרתיחה. הוא גם מתנגד לחומצות גופריתיות, זרחתיות וחומצות אצטית בתנאים מפחיתים (חמצן נמוך). זה הופך אותו לבחירת ברירת המחדל עבור דגימה, מינון או קווי מכשירים לטיפול במדיה אלו.
גמישות ומשיכה אינהרנטית: למרות החוזק הגבוה שלה, מטריצת הניקל מאפשרת ל-Hastelloy B להימשך קר- לממדים נימיים מדויקים ודקים-(לדוגמה, OD מ-0.5 מ"מ עד 3 מ"מ) תוך שמירה על שלמות. תהליך זה-מקשה את הצינור, ומגביר את התנגדות הלחץ שלו.
חוזק מכני טוב בטמפרטורה: הוא שומר על חוזק שימושי בטמפרטורות גבוהות במידה בינונית שנתקלים בסביבות תהליך.
מגבלה קריטית: תכולת הכרום הנמוכה של הסגסוגת הופכת אותה לפגיעה מאוד לחומרי חמצון כמו חומצה חנקתית, מלחי ברזל/קופרי, כלור או חמצן. השימוש בו חייב להיות מוגבל לסביבות המובטחות ללא-חמצן ומפחיתות.
2. באילו תהליכים תעשייתיים ומערכות אנליטיות ספציפיות נחשבות צינורות נימי Hastelloy B למרכיב קריטי, ומדוע?

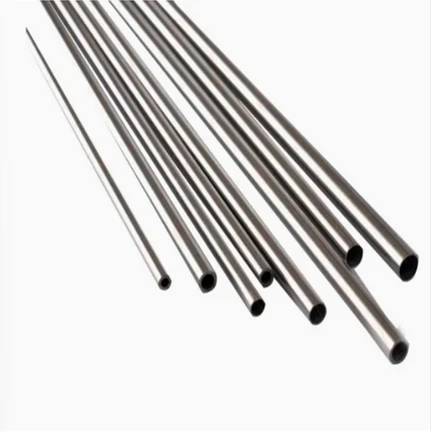

צינורות נימי Hastelloy B הם רכיבים מדויקים המשמשים כאשר צינורות קונבנציונליים ייכשלו במהירות, בעיקר בסביבות הנשלטות על ידי חומצה הידרוכלורית חמה ומרוכזת או חומרים קורוזיביים דומים.
עיבוד כימי ותרופות:
סינתזה וטיפול של HCl: משמש עבור מנתחי-קו (pH, מוליכות), קווי דגימה לכרומטוגרפים וקווי מינון מדויק עבור HCl מרוכז בכורים. הנפח הפנימי הקטן שלהם מאפשר דגימה מהירה ומייצגת עם זמן השהיה מינימלי.
הזרקת/שחזור זרז: בתהליכים המשתמשים בזרזים אגרסיביים המבוססים על הליד (-לדוגמה, AlCl₃ באלקילציה), צינורות נימיים משמשים כקווי טיהור או כצינורות חיישן.
ייצור חומצה אצטית ואנהידריד: לקווי מכשירים בתהליכים בהם קיימים תנאים מפחיתים וזיהומי הלוגן.
מכשור אנליטי ומעבדתי:
ICP-MS & AA מערכות מבוא לדוגמה: נימי הגז של הדגימה והניבולייזר בספקטרומטרים אלה חייבים לעמוד בחשיפה מתמשכת לדגימות חומציות, לרוב מבוססות HCl-, מעוכלות. Hastelloy B מספק אורך חיים שבו נירוסטה תשטוף מזהמים וזכוכית קוורץ שבירה מדי.
דגימת כור -גבוה/גבוה-בטמפרטורה (HPHT): עבור כורים בקנה מידה מיקרו או במפעלי פיילוט הפועלים עם ריאגנטים קורוזיביים, נימי Hastelloy B מאפשרים מיצוי בטוח ומבוקר של נוזל תהליך- גבוה לניתוח.
הגנת חיישנים מיוחדים: משמש כמעטה עבור צמדים תרמיים, בדיקות pH או סיבים אופטיים שיש להחדיר ישירות לכלי המכילים HCl חם או חומצות מפחיתות אחרות. הנימים פועלים כמחסום-הדוק ועמיד בפני קורוזיה-ללחץ.
3. מהם אתגרי הייצור והבקרת האיכות העיקריים בייצור-דיוק גבוה, ללא פגמים-של צינורות נימי Hastelloy B?
ייצור צינורות נימיים מסגסוגת עבודה-ניתנת להתקשות-בביצועים גבוהים כמו Hastelloy B דורשת תהליכים מיוחדים מבוקרים.
תהליך ייצור: הוא כרוך בדרך כלל בתהליך רישום קר רב-שלבי. צינור ללא תפרים (צינור אם) נמשך בהדרגה דרך סדרה של מתכות קטנות יותר, לעתים קרובות עם חישול ביניים כדי להחזיר את המשיכות ולמנוע סדקים. השלבים הסופיים דורשים קוביות יהלומים עבור דיוק וגימור פני השטח. נעשה שימוש בטכניקות ציור או שקיעה של ציר כדי להשיג את הקוטר הפנימי (ID) ואת עובי הדופן הנדרשים עם סובלנות הדוקה (למשל, ±0.02 מ"מ).
אתגרי בקרת איכות מרכזיים:
עקביות ממדי: שמירה על עקביות מוחלטת ב-OD, ID ועובי דופן על פני אורכים ארוכים היא חיונית לדינמיקת נוזלים (זרימה למינרית) ותאימות התאמה. מיקרומטר לייזר ומדוד אוויר משמשים לבדיקה של 100%.
גימור פני השטח ושלמות: המשטחים הפנימיים והחיצוניים חייבים להיות ללא רבב-ללא שריטות, בורות או סימני משיכה שעלולים לגרום לקורוזיה, ללכוד מזהמים או לגרום לסדקי עייפות. ליטוש אלקטרו הוא שלב אחרון שכיח.
פגמים מתכתיים: הצינור הנמשך חייב להיות נקי מתפרים, תכלילים או התקפה בין-גרגירית שעלולה להוביל לכשל קטסטרופלי בלחץ. בדיקת זרם מערבולת (ECT) או בדיקות אולטרסאונד-גבוהות משמשות כדי לזהות פגמים אורכיים ורוחביים.
ניקיון: ליישומים אנליטיים ובטוהר-גבוהה, יש לנקות צינורות היטב ולארוז אותם בסביבה מבוקרת כדי למנוע זיהום משמנים, חלקיקים או כלורידים.
4. מהם השיקולים הקריטיים לכיפוף, סלסול, חיבור והתקנה של צינורות נימי Hastelloy B כדי להבטיח-מהימנות שירות לטווח ארוך?
ההתקנה של צינורות נימיים היא קריטית כמו ייצורם. טיפול לא נכון יכול לשלול את עמידותם בפני קורוזיה.
כיפוף והתפתלות: עקב התקשות העבודה, עיקולים חדים עלולים לגרום לדילול הקירות ברדיוס החיצוני ולקפיצות ברדיוס הפנימי. בדרך כלל מומלץ רדיוס כיפוף מינימלי של פי 3-5 מה-OD. עבור סלסול הדוק, כלי כיפוף מסייע- חיוני כדי לשמור על החתך הפנימי ולמנוע כיפוף. גם כלי כיפוף קפיצים משמשים בדרך כלל.
חיבור מתאים (מערכות מבוססות פרול-): עבור חיבורים במערכות כמו GC או HPLC, אביזרי מסוג Swagelok® או VCR®- הם סטנדרטיים.
חומר פרול: חייב להיות תואם. חסמי Hastelloy B הם אידיאליים, אך לעתים נעשה שימוש זהיר בפלדת אל-חלד 316, תוך הבנת הסיכון של קורוזיה גלוונית אם הסביבה הופכת אפילו מעט מוליכה.
נוהל איפור-: טכניקה נכונה היא חיונית. הידוק תת- גורם לדליפות; הידוק- יתר יכול להעיף או אפילו לגזור את הצינור העדין. יש להשתמש במד go/no- go כדי להבטיח משיכה נכונה- כלפי מעלה.
ריתוך/הלחמה: לא אופייני לנימים בגלל הסיכון לסתימת הקדח. החיבורים הם בדרך כלל מכניים. אם ריתוך הוא בלתי נמנע (למשל, לכלי), זה דורש TIG מסלולי עם בקרת חום קיצונית כדי למנוע צמיחת גרגרים ורגישות.
התקנה ותמיכה: נימים חייבים להיות נתמכים כראוי לכל אורכם כדי למנוע כשל עייפות-הנגרמת רעידות (סדקים בנקודות תמיכה או חוזים). יש לנתב אותם הרחק ממקורות חום ולהגן מפני נזק פיזי באמצעות צינורות או מגנים.
5. כיצד משתווה הבחירה של צינורות נימיות של Hastelloy B לחלופות כמו PTFE- מפלדת אל חלד מרופדת, PTFE טהור או זכוכית ביישומי טיפול בנוזל מאכל?
הבחירה תלויה באיזון של עמידות בפני קורוזיה, יכולת לחץ/טמפרטורה, חדירות וחוסן מכאני.
לעומת PTFE-צינורות נירוסטה מרופדים:
Advantage of Hastelloy B: Homogeneous corrosion resistance. No risk of liner failure, permeation (a major issue with organics through PTFE), or cold flow/creep of PTFE under compression fittings. Handles higher temperatures (>400 מעלות פרנהייט / 204 מעלות) ומציע דירוג לחץ טוב יותר עבור אותו OD.
היתרון של PTFE-מרופד: לרוב בעלות נמוכה יותר ומצוין למגוון רחב יותר של כימיקלים (כולל חומרים מחמצנים, שתוקפים את Hastelloy B). קל יותר לכופף.
לעומת צינורות PTFE טהורים (טפלון):
היתרון של Hastelloy B: חוזק מכני מעולה, יכולת לחץ ויציבות מימדית. לא נוטה לחדור. ניתן להשתמש במערכות לחץ גבוה- אמיתיות.
היתרון של PTFE: עמידות כימית אוניברסלית (כולל מחמצנים), בידוד חשמלי מעולה, גמישות ועלות נמוכה מאוד. מתאים לקווי ניקוז או אוורור בלחץ נמוך-.
לעומת נימי זכוכית (קוורץ או בורוסיליקט):
יתרון של Hastelloy B: עמידות מכנית קיצונית ועמידות בפני זעזועים. ניתן לכופף, לסלסל ולחבר אותו עם אביזרי מתכת סטנדרטיים. אטום (יכול להועיל לנוזלים רגישים-לאור).
היתרון של זכוכית: משטח אינרטי במיוחד-טהור קריטי לניתוח עקבות. שקוף לניטור זרימה ויזואלית. מצוין לחומצות בעל חמצון גבוה (כמו HNO₃, אקווה רג'יה) שהורסות את Hastelloy B.
סיכום בחירה: בחרו בצינורות נימיים של Hastelloy B כאשר אתם זקוקים לנתיב זרימה מתכתי בלחץ/טמפרטורה-גבוה מכני, להפחתת חומצות כמו HCl, שבהם חלחול או כשל בספוג אינם מקובלים. עבור תנאי חמצון או תאימות כימית רחבה יותר בלחצים נמוכים יותר, אפשרויות PTFE טובות יותר. לקבלת טוהר ונראות אולטימטיביים עם טיפול שביר, זכוכית עדיפה.
