מהם היתרונות של ציון סורגים עגולים מגולגלים קרים על פני סורגים מחושלים עבור רכיבים מדויקים?

1. מהו Alloy C22, וכיצד גלגול קר משפר את המאפיינים של מוטות עגולים בהשוואה לחלופות מגולגלות חמות-?

תְשׁוּבָה:

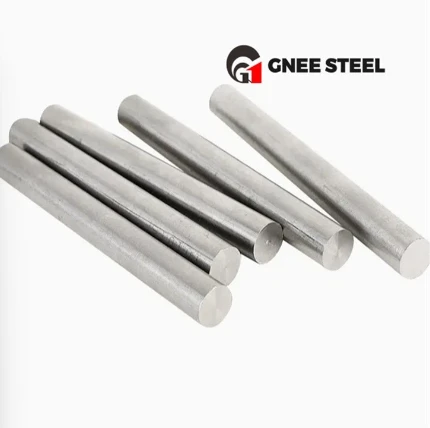

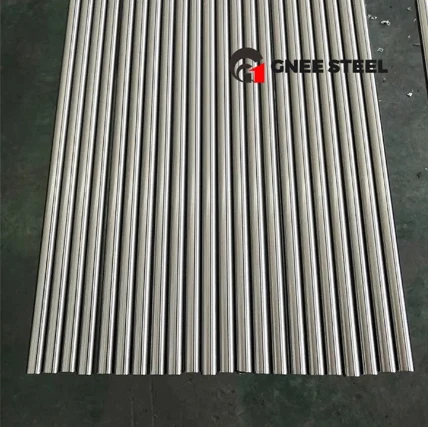

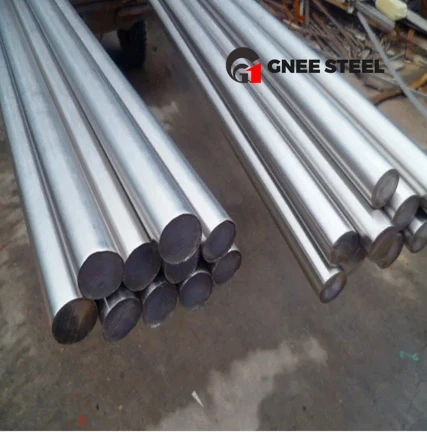

סגסוגת C22 (UNS N06022) היא סגסוגת ניקל-מוליבדן-מוליבדן עם תוספת טונגסטן, הידועה בעמידותה יוצאת הדופן בפני חומצות מחמצנות ומפחיתות, כמו גם הגנה יוצאת מן הכלל מפני קורוזיה מקומית (התפרצויות, קורוזיה של חריצים ופיצוח קורוזיה במתח). מוטות עגולים מגולגלים קרים מייצגים צורת מוצר-מוסף שבה החומר עובר עיוות מבוקר בטמפרטורת החדר כדי להשיג דיוק ממדי מעולה, גימור פני השטח ותכונות מכניות.

הרכב כימי (לפי ASTM B574):

תהליך גלגול קר עבור סורגים עגולים:

גלגול קר של מוטות עגולים כרוך בהעברת חומר הזנה חם-מגולגל או שחול דרך סדרה של גלילים מדויקים בטמפרטורת החדר. תהליך זה:

מפחית קוטר:משיג ממדים סופיים באמצעות דפורמציה מבוקרת.

משפר את גימור פני השטח:מייצר משטח חלק וללא קשקשים-(בדרך כלל 8-16 Ra micro-inch).

משפר מאפיינים מכניים:התקשות עבודה מגבירה חוזק וקשיות.

מחדד את מבנה התבואה:יוצר זרימת גרגרים אחידה יותר וכיוונית.

מהדק סובלנות:משיג דיוק ממדי בלתי אפשרי עם גלגול חם בלבד.

גלגול קר נגד גלגול חם נגד קרש ציור:

היתרונות של ברים עגולים מגולגלים קרים:

גימור משטח מעולה:

אידיאלי לרכיבים הדורשים עיבוד מינימלי.

משטח חלק משפר את ביצועי האיטום בגבעולי השסתום.

סיכון מופחת לקורוזיה יזומה-על פני השטח.

דיוק מימדי משופר:

קוטר עקבי מבטיח התאמה אמינה במכלולים מדויקים.

צמצום גרוטאות במהלך העיבוד.

תכונות מכניות משופרות:

חוזק גבוה יותר ללא טיפול בחום.

מזג אוויר מבוקר עבור יישומים ספציפיים.

מבנה מיקרו אחיד:

מבנה גרגר מעודן מעיוות מבוקר.

מאפיינים עקביים בכל הבר.

---

2. מהם היישומים העיקריים של סגסוגת C22 סורגים עגולים מגולגלים קרים בתעשיות קריטיות?

תְשׁוּבָה:
סורגים עגולים מגולגל קר מסוג Alloy C22 מוגדרים עבור יישומים הדורשים עמידות בפני קורוזיה יוצאת דופן בשילוב עם מידות דיוק וגימור משטח מעולה. הצורה המגולגלת קרה חשובה במיוחד עבור רכיבים שבהם נדרשת עיבוד מינימלי לאחר-או איכות משטח יוצאת דופן.

יישומי עיבוד כימי:

רכיבי שסתום מדויק:

פוּנקצִיָה:שסתומים, כדורים ומושבים לשסתומי שירות קריטיים.

למה C22 מגולגל קר:גימור המשטח החלק (8-16 Ra) מבטיח ביצועי איטום אמינים ללא שחיקה נוספת. סובלנות מימדית הדוקה מבטיחות התאמה נכונה במכלולי שסתומים.

יישומים אופייניים:שירות חומצה חנקתית, תהליכי חומצה מעורבים, סביבות חמצון של כלוריד.

רכיבי מכשור:

פוּנקצִיָה:תרמילים, בתי חיישנים, אביזרי פתחים.

למה C22 מגולגל קר:מידות דיוק מבטיחות התקנה מדויקת; עמידות בפני קורוזיה מגנה על מכשירים רגישים.

פירי משאבה:

פוּנקצִיָה:פירים למשאבות מדידה ומשאבות צנטריפוגליות קטנות.

למה C22 מגולגל קר:השילוב של עמידות בפני קורוזיה וחוזק משופר מספק חיי שירות ארוכים.

יישומי תרופות וביוטכנולוגיה:

מערכות -טוהר גבוה:

פוּנקצִיָה:רכיבים ב-WFI (מים להזרקה) ומערכות קיטור נקיות.

למה C22 מגולגל קר:הגימור החלק והבהיר מונע הידבקות חיידקים; קל לניקוי ועיקור; עומד בדרישות GMP.

ציוד כרומטוגרפיה:

פוּנקצִיָה:עמודים ואביזרים מדויקים.

למה C22 מגולגל קר:אינרטי לשלבים ניידים; מידות דיוק מבטיחות אטימות ללא-דליפות.

יישומי תעופה וחלל והגנה:

רכיבי מערכת הידראולית:

פוּנקצִיָה:בוכנות מפעיל, רכיבי שסתומים.

למה C22 מגולגל קר:יחס חוזק גבוה-ל-משקל; עמידות בפני קורוזיה; התאמה מדויקת.

מחברים:

פוּנקצִיָה:ברגים וחתיכים קריטיים.

למה C22 מגולגל קר:מזג מבוקר מספק כוח נדרש; משטח חלק מפחית מעלי מתח.

יישומים אחרים:

רכיבים ודרישות סרגל אופייניות:

מקרה מבחן: גזעי שסתומים פרמצבטיים

יצרן תרופות נדרש לגזעי שסתומים עבור תהליך סינתזה קריטי של API הכולל ריאגנטים אגרסיביים ומחזורי CIP (Clean-in-Place) תכופים. גבעולים מעובדים סטנדרטיים דרשו ליטוש נרחב כדי להשיג את גימור פני השטח הנדרש. המעבר למוטות עגולים מגולגלים קרים Alloy C22 ביטל את שלב הליטוש, צמצם את זמן העיבוד ב-30% וסיפקה עמידות מעולה בפני קורוזיה עם אישור EN 10204 3.1 מתועד.

---

3. אילו שיקולי עיבוד שבבי ייחודיים לסורגים עגולים מגולגלים קרים מסוג Alloy C22, וכיצד חנויות מייעלות את הייצור?

תְשׁוּבָה:
עיבוד שבבי סגסוגת C22 סורגים עגולים מגולגלים קרים מציגה יתרונות וגם אתגרים בהשוואה לחומר חישול. מצב העבודה הקרה מספק גימור משטח טוב יותר אך דורש פרמטרים מותאמים בשל חוזק גבוה יותר.

שיקולי התנהגות מהותיים:

חוזק גבוה יותר (גלגול קר):

למזג גלגול קר יש תפוקה וחוזק מתיחה גבוהים יותר מאשר חישול.

דורש כוחות חיתוך גבוהים יותר והגדרות קשיחות יותר.

חוזק מתיחה: 760-860 MPa (110-125 ksi) אופייני.

התקשות עבודה:

כבר עבודה קשוחה; עבודה קרה נוספת במהלך העיבוד עלולה לגרום להתקשות מהירה.

מַשְׁמָעוּת:חייב לשמור על קצבי הזנה אגרסיביים; להימנע מהשהייה או שפשוף.

מוליכות תרמית נמוכה:

החום שנוצר באזור החיתוך נשאר מרוכז.

מַשְׁמָעוּת:דורש קירור יעיל וחומרי כלי-עמידים בחום.

היווצרות שבב:

מייצר שבבים קשים יותר מאשר חומר חישול.

מַשְׁמָעוּת:דורש שוברי שבבים ואסטרטגיות בקרת שבבים.

יתרון גימור פני השטח:

החל מגימור בהיר (8-16 Ra) מפחית את דרישות הגימור.

ניתן להשתמש ברכיבים רבים כפי שהם-מעובדים ללא ליטוש נוסף.

אסטרטגיות אופטימיזציה:

בחירת כלי:

פרמטרי חיתוך (גלגול קר):

נוזל קירור ושימון:

נוזל קירור הצפה חיוני; מועיל-לחץ גבוה באמצעות-כלי.

השתמש בנוזלי קירור מסיסים-במים עם תוספים EP.

עבור הקשה, תרכובות הקשה מיוחדות מומלצות.

מחזיק עבודה:

הגדרה קשיחה חיונית למניעת פטפוטים.

קולטים מדויקים או צ'אקים הידראוליים.

תמכו במוטות ארוכים עם מנוחות יציבות.

יכולות גימור פני השטח:

היתרונות של התחלה עם גלגול קר:

אתגרים ופתרונות נפוצים:

---

4. אילו דרישות בקרת איכות והסמכה חלות על סורגים עגולים מגולגלים קרים מסוג Alloy C22 עבור יישומים קריטיים?

תְשׁוּבָה:
סגסוגת C22 סורגים עגולים מגולגלים קר ליישומים קריטיים דורשים בקרת איכות קפדנית והסמכה מקיפה כדי להבטיח שלמות החומר, דיוק ממדי ועמידות בפני קורוזיה. דרישות אלה בדרך כלל עולות על מפרטי ASTM סטנדרטיים.

מפרטים שולטים:

דרישות אישור חומר:

דוח בדיקת מיל (MTR):

ניתוח כימי מוסמך לכל חום.

אימות תכונה מכנית (מתיחה, תשואה, התארכות).

הסמכה לטיפול בחום ועבודה קרה.

עקיבות מההמסה ועד לבר מוגמר.

עקיבות חום:

כל פס מסומן במספר חום.

מיפוי של ברים לחום ספציפי נשמר.

זיהוי חומר חיובי (PMI):

בדיקה של 100% עבור יישומים קריטיים.

אימות קרינת רנטגן (XRF)-.

אימות הרכב כימי:

אימות נכס מכני (גלגול קר):

בדיקה לא-הרסנית (NDE):

בדיקת מימד (דיוק מגולגל קר):

דרישות איכות פני השטח:

פגמים אסורים:סדקים, הקפות, תפרים, בורות, שריטות, סימני גס.

סִיוּם:חלק, בהיר, רעיוני, אחיד.

בְּדִיקָה:ויזואלי תחת תאורה טובה; אימות פרופילומטר.

בדיקת קורוזיה:

ASTM G28 שיטה א':

מזהה רגישות לקורוזיה בין-גרגירית.

קבלה: פחות או שווה ל-0.5 מ"מ לשנה אופייני.

ASTM G48 (התנגדות גלילה):

בדיקת כלוריד ברזל.

אין בור בטמפרטורה שצוינה.

חבילת תיעוד:

---

5. מהם היתרונות של ציון סורגים עגולים מגולגלים קרים על פני סורגים מחושלים עבור רכיבים מדויקים?

תְשׁוּבָה:
ציון סורגים עגולים מגולגל קר מסוג Alloy C22 על פני סורגים רגילים מחושלים מציע יתרונות משמעותיים עבור רכיבים דיוק, במיוחד במונחים של דיוק ממדים, גימור פני השטח, תכונות מכניות ויעילות הייצור הכוללת.

יתרונות מימדיים:

סובלנות הדוקה יותר:

מוטות מגולגלים קרים משיגים סובלנות של ±0.001 אינץ' עד ±0.002 אינץ' לעומת ±0.005 אינץ' עד ±0.020 אינץ' עבור חישול חם.

וריאציה מופחתת פירושה ממדי רכיב עקביים יותר.

נדרשת פחות הסרת מלאי, מחזורי עיבוד מהירים יותר.

ישרות מעולה:

מוטות מגולגלים קרים מיושרים בדיוק ל-1/32 אינץ' ב-3 רגל או יותר.

הגדרה קלה יותר במחרטות אוטומטיות וציוד CNC.

נזילות מופחתות ברכיבים מוגמרים.

ריכוזיות משופרת:

דפורמציה אחידה מבטיחה מערכת יחסים עקבית חסרת מרכז.

קריטי לסיבוב רכיבים ומשטחי איטום.

יתרונות גימור פני השטח:

לפי סיום-התקבל:

גימור משטח Ra 8-16 לעומת . 63-125 Ra עבור חישול חם.

ניתן להשתמש ברכיבים רבים כפי שהם-מעובדים ללא ליטוש נוסף.

חופש מפגמים:

גלגול קר מבטל אבנית פני השטח וממזער פגמים פני השטח.

סיכון מופחת לקורוזיה יזומה-על פני השטח.

מראה עקבי:

גימור בהיר אחיד משפר את מראה המוצר.

חשוב עבור רכיבים גלויים ויישומי חדר נקי.

יתרונות נכס מכני:

חוזק גבוה יותר:

גלגול קר מגביר את התפוקה ואת חוזק המתיחה ב-30-50%.

מאפשר שימוש בקטרים ​​קטנים יותר עבור אותה כושר עומס.

עמידות עייפות משופרת.

מזג נשלט:

זמין בטמפרטורות שונות (רבע קשה, חצי קשה, מלא קשה).

יכול להתאים לדרישות חוזק ללא טיפול בחום.

מאפיינים אחידים:

מאפיינים עקביים לכל אורך הבר.

התנהגות עיבוד צפויה.

יתרונות יעילות ייצור:

ניתוח עלות-תועלת:

מתי לציין גלגול קר:

רכיבי דיוק:גבעולים של שסתומים, אביזרי מכשירים, פירי משאבה.

מינימום עיבוד שבבי:ליד-יישומי צורה נטו.

גימור משטח מעולה:איטום משטחים, רכיבי חדר נקי.

דרישות חוזק גבוה:מחברים, רכיבים לחוצים.

הפקה-בנפח גבוה:ממדים עקביים מפחיתים את זמן ההגדרה.

מקרה מבחן: ייצור התאמת מכשירים

יצרן של אביזרי מכשירים בלחץ גבוה- עבר מבר C22 מחושל לבר C22 מגולגל קר. תוצאות:

זמן העיבוד מופחת ב-35%.

גימור פני השטח השתפר מ-32 Ra ל-16 Ra כפי-בעיבוד.

שיעור גרוטאות ירד מ-8% ל-1%.

ביטול פעולת ליטוש משני.

הפחתת עלות נטו של 22% לכל התאמה למרות עלות חומר גבוהה יותר.
