1. מהו ההבדל המטלורגי הבסיסי בין התקן Hastelloy C-22 (UNS N06022) לדרגה החדשה יותר C-22HS (High Strength), במיוחד לגבי האלמנטים המרכזיים ומנגנון החיזוק המאפשרים את השימוש בו במחברים ורכיבים בעלי מתח גבוה?
ההבחנה הליבה אינה נעוצה במטריצה הבסיסית-העמידה בפני קורוזיה, אלא בתוספת מכוונת של יסודות משקעים-התקשות (PH) לכימיה הבסיסית C-22. C-22HS, המסווגת תחת UNS N07022, היא סגסוגת ניקל-כרום-מוליבדן שהונדסה במיוחד לחוזק גבוה באמצעות התקשות גיל.
תקן C-22 (פתרון-מחזק): החוזק שלו נובע בעיקר מהשפעות חיזוק הפתרון המוצק- של יסודות הסגסוג העיקריים שלו: ניקל (בסיס), כרום (~22%), מוליבדן (~13%) וטונגסטן (~3%). הוא מסופק ומשמש במצב חישול ומרווה, ומציע גמישות מעולה ועמידות בפני קורוזיה אך עם חוזק תפוקה מתון (בדרך כלל ~50 ksi / 345 MPa).
C-22HS (גיל-ניתן להקשיח): כיתה זו שומרת על התוכן הקריטי Cr, Mo ו-W לעמידות בפני קורוזיה-עולמית, אך משלבת תוספות מבוקרות של אלומיניום (Al) וטיטניום (Ti). לאחר חישול התמיסה, החומר נתון לטיפול בחום -התיישן בטמפרטורה נמוכה יותר (בדרך כלל בטווח של 1100 מעלות F - 1400 מעלות F / 593 מעלות - 760 מעלות). במהלך ההזדקנות, משקעים בין-מתכתיים מפוזרים דק וקוהרנטיים-המבוססים בעיקר על שלב הגמא הראשוני ('), Ni₃(Al, Ti) נוצרים באופן אחיד לאורך המטריצה האוסטניטית. משקעים אלו פועלים כמכשולים חזקים לתנועת נקע, ומגדילים באופן דרמטי את התפוקה וחוזק המתיחה תוך שמירה על רמת קשיחות שימושית.

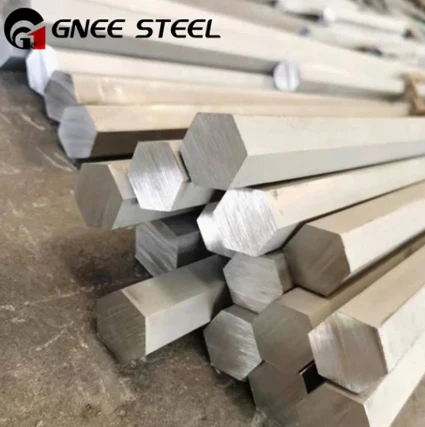

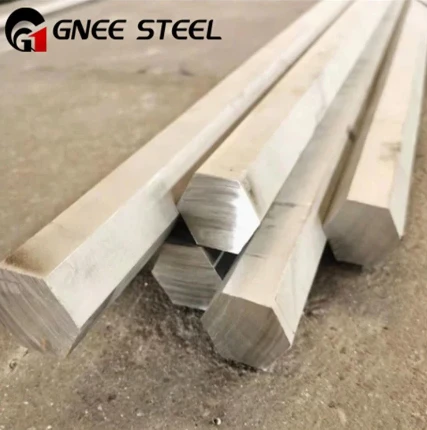

התוצאה: פס משושה C-22HS יכול להשיג עוצמות תפוקה של יותר מ-120 ksi (825 MPa) וחוזק מתיחה של מעל 150 ksi (1035 MPa) לאחר היישון, יותר מכפליים את החוזק של C-22. זה הופך אותו למתאים באופן ייחודי ליישומים תובעניים כמו ברגים בעלי חוזק- גבוה, גבעולים של שסתומים, פירי משאבה ורכיבי תעופה וחלל הדורשים הן את עמידות הקורוזיה חסרת תקדים של C-22 והן את הביצועים המכניים הקשורים באופן מסורתי לפלדות בעלות חוזק גבוה או פלדות אל-חלד המוקשות במשקעים.
2. עבור יישום שירות גז חמוץ קריטי המחייב מחברים לעמוד בתקן NACE MR0175/ISO 15156, אילו דרישות ואתגרים ספציפיים מתעוררים בעת ציון ורכישת מוט משושה C-22HS עבור חתיכים וברגים, במיוחד בנוגע לטיפול בחום ובקרת קשיות?
ציון C-22HS עבור שירות חמוץ (סביבות המכילות H₂S) מציג משחק גומלין מורכב בין הצורך בחוזק גבוה לבין ההכרח לעמוד בפני פיצוח מתח סולידי (SSC). NACE MR0175 מטיל מגבלות קשיות קפדניות כדי להפחית את הסיכון ל-SSC, שמתנגש ישירות עם תהליך התקשות הגיל המשמש לחיזוק C-22HS.
דרישות ואתגרים מרכזיים:
תקרת הקשיות: דרישת ה-NACE הנפוצה ביותר עבור מלאי מוטות המשמשים מחברים היא קשיות מרבית של HRC 35 (או שווה ערך ~HB 327). C-22HS רגיל ומיושן לחלוטין יכול בקלות לחרוג מ-HRC 40, מה שמציב אותו מחוץ לגבולות המקובלים עבור שירותי החמצה החמורים ביותר.
יישון מותאם אישית עבור תאימות ל-NACE: כדי להשתמש ב-C-22HS, יש לפתח ולהסמיך טיפול חום מיוחד "NACE-לבני גיל" או "מתחת גיל". זה כולל:
חישול פתרון: ראשית, סרגל המשושה מחושל לחלוטין בפתרון כדי להמיס את כל המשקעים.
יישון מבוקר: לאחר מכן הוא מיושן בטמפרטורה ספציפית ולזמן מדויק כדי להשיג רמת חוזק/קשיות שעומדת בדיוק בדרישות המכאניות המינימליות של התכנון תוך שמירה איתנה מתחת לגבול HRC 35. זה מכוון לעתים קרובות לחוזק תפוקה בטווח של 90-110 ksi (620-760 MPa) - גבוה באופן מובהק מ-C-22 מחושל אך נמוך מיכולת השיא של הסגסוגת.
בדיקה והסמכה חובה: מפרט הרכש חייב להיות מפורש. זה צריך לדרוש:
אימות קשיות: בדיקת כמות של 100% כדי לוודא שהקשיות היא מתחת למקסימום ה-NACE שצוין.
בדיקת SSC: חומר ממגרש הייצור צריך לעבור בדיקות SSC סטנדרטיות לפי NACE TM0177 שיטה A (בדיקת מתיחה) ברמת מתח מוגדרת (למשל, 80% מעוצמת התשואה בפועל).
עקיבות ותיעוד מלאים: דוח בדיקת החומרים (MTR) חייב לפרט את הפרמטרים המדויקים של חישול והזדקנות הפתרון המשמשים ולציין במפורש עמידה ב-NACE MR0175/ISO 15156 עבור תנאי השירות שצוינו.
מסקנה: שימוש ב-C-22HS בשירות חמוץ הוא פתרון מהונדס ביותר. הוא מציע שדרוג חוזק רב ערך על פני סרגל C-276 או C-22 מחושל אך דורש שיתוף פעולה הדוק עם מפעל המסוגל לייצר ולאשר חומר למצב המדויק הזה עם חלונות ביצועים.
3. מהם השיקולים והשיטות המומלצות העיקריות לעיבוד מלאי של סרגלי משושה של C-22HS במצב חישול תמיסה לעומת מצב היישון הסופי, וכיצד כושר העיבוד שלו בהשוואה לדרגות אוסטניטיות סטנדרטיות כמו 316L או סגסוגות ניקל PH אחרות?
עיבוד שבבי C-22HS דורש אסטרטגיות שמכירות בחוזק הגבוה שלו ובנטייה להתקשות-עבודה, המשתנות באופן משמעותי עם מצבו שעבר טיפול בחום.
מצב-אסטרטגיה תלויה:
עיבוד שבבי בפתרון-מצב חישול (טרום-הזדקנות):
מצב: רך יותר (בדרך כלל ~HRC 25), רקיע יותר ופחות שוחק בכלים. זהו המצב המועדף עבור רוב פעולות העיבוד המורכבות או הכבדות (למשל, חריטה, כרסום, קידוח).
תרגול: השתמש בכלי מגרפה אגרסיביים וחיוביים-עם קצוות חדים כדי לחתוך מתחת לשכבת העבודה המוקשה-. שלוט בחום בעזרת נוזל קירור בלחץ גבוה{{3}. החומר יעבוד-מתקשה, ולכן חיתוכים עקביים וללא הפרעות הם חיוניים.
נקודת מפתח: יש להשלים את כל העיבוד שבבי, כולל גלגול חוט או השחזה, לפני טיפול ההזדקנות הסופי. ההזדקנות לאחר עיבוד שבבי מבטיחה שלחלק הסופי יש חוזק אחיד וגבוה ללא הלחצים השיוריים או המיקרו-סדקים שעיבוד העיבוד יכול להכניס לחומר שכבר-מתקשה.
עיבוד שבבי במצב מיושן (אחרי-הזדקנות):
מצב: קשה מאוד (HRC 35-45), חזק ושוחק. יכולת העיבוד ירודה.
תרגול: מוגבל בדרך כלל לפעולות גימור קלות, שחיקה או עיבוד שבבי פריקה חשמלית (EDM). כלי קרביד הוא חובה, עם מהירויות והזנות שמרניות מאוד. הסיכון לכשל בכלי ולפגיעה בחומר העבודה היקר הוא גבוה.
מקרה שימוש: בדרך כלל נעשה רק עבור התאמות מימדיות קטנות או כדי לתקן עיוות מהזדקנות.
יכולת עיבוד השוואתית:
C-22HS קשה הרבה יותר לעיבוד מסגסוגות נפוצות:
לעומת . 316L Stainless: C-22HS (אפילו חישול) חזק משמעותית והעבודה-מתקשה מהר יותר. דירוג העיבוד שלה הוא בערך 15-25% מזה של פלדה 1212 בעיבוד חופשי, בעוד ש-316L הוא בסביבות 40-50%.
לעומת סגסוגות ניקל PH אחרות (למשל, Inconel 718): יכולת העיבוד היא מאתגרת באופן דומה, שניהם בקטגוריה "קשה" עבור סגסוגות-על. פרמטרים ספציפיים (מהירות, הזנה, גיאומטריית הכלים) יהיו שונים על סמך הקשיות והמיקרו-מבנה המדויקים. ל-C-22HS עשוי להיות יתרון קל מעל 718 במצב החישול שלו, אך ניתן להשוואה כשהוא מיושן לחלוטין.
4. בתעשיות התעופה והחלל ובתעשיות הביטחוניות, מדוע עשוי להיבחר מוט משושה C-22HS עבור רכיבים מבניים על פני פלדות אל-חלד PH מסורתיות יותר (כמו 17-4PH) או סגסוגות ניקל אחרות (כמו Inconel 718)? איזה שילוב נכסים ייחודי הוא מציע?
הבחירה ב-C-22HS בתעשיות אלו מונעת מהצורך במגוון של מאפיינים: עמידות בפני קורוזיה יוצאת דופן, יחס חוזק- למשקל גבוה וביצועים בסביבות קיצוניות, שבהן חומרים מסורתיים נופלים.
יתרונות על פני נירוסטה 17-4PH:
עמידות בפני קורוזיה: זהו הגורם המכריע ביותר. 17-4PH, למרות שהוא חזק, הוא פלדת אל-חלד מרטנסיטית הרגישה לבור, קורוזיה וסדקים ופיצוח קורוזיה (SCC) בסביבות המכילות כלוריד (לדוגמה, אטמוספירה ימית, מלחי קרח). C-22HS מציע הזמנות-של-עמידות טובה יותר למצבים אלה, מה שמבטיח שלמות לטווח ארוך ללא ציפויים מגנים שיכולים להתקלקל או להישבר.
קשיחות בטמפרטורה נמוכה: C-22HS שומר על קשיחות מעולה עד לטמפרטורות קריוגניות, בעוד שהקשיחות של 17-4PH יכולה להיות שולית.
יתרונות על פני Inconel 718:
עמידות בפני קורוזיה במדיה כימית אגרסיבית: בעוד ששניהם חזקים, ל-C-22HS יש כימיה מעולה ומאוזנת יותר (Cr, Mo, W גבוה יותר) לעמידה במגוון רחב יותר של כימיקלים אגרסיביים, במיוחד חומצות חמות ותמיסות מלח מחמצנות. 718 עלולות להיות רגישות לבור בסביבות כלוריד קשות.
יציבות תרמית: C-22HS נועד לעמוד בפני משקעי פאזה בטווח רחב יותר של טמפרטורות ביניים, ומציע יציבות מיקרו-מבנית טובה יותר במהלך חשיפה ארוכת טווח בטמפרטורות גבוהות (למשל, 700 מעלות F - 1000 מעלות F / 370 מעלות - 540 מעלות ).
יישומים ספציפיים: פס משושה C-22HS נבחר עבור רכיבים כמו:
מחברים בעלי חוזק- גבוה עבור שלדות אוויר בסביבות קורוזיביות.
רכיבי שסתומים ומשאבה במערכות עיבוד כימי על ספינות או מטוסים.
קשירה- מבנית במערכות החשופות לעומס מכני גבוה וגם לנוזלים אגרסיביים (למשל, מערכות הידראוליות, דלק או כיבוי אש).
רכיבים למערכות טילים ואמצעי לחימה הדורשים אמינות חיי מדף- באקלים מגוונים.
שילוב מאפיינים ייחודי: C-22HS מספק עמידות בפני קורוזיה "רמת C-22" עם חוזק "רמה 718", ממלא נישה שבה לא סגסוגות PH מסורתיות אל חלד או סגסוגות ניקל קונבנציונליות בטמפרטורה גבוהה מספיקות לחלוטין.
5. כאשר מתכננים רכיב לייצור מסרגל משושה C-22HS, מהן הנחיות התכנון-הקריטיות לייצור (DFM) הקשורות להיווצרות חוטים, ריכוזי מתח וניהול מתחים שיוריים מעיבוד?
תכנון מוצלח עם C-22HS חייב להסביר את התגובה המטלורגית שלו לתהליכי ייצור כדי למנוע כשל מוקדם.
יצירת שרשור:
שיטה מועדפת: גלגול חוט במצב-תמיסה, לפני היישון. גלגול קור-עובד ומחזק את שורש החוט, יוצר מתחים שאריות דחיסה מועילים המשפרים את חיי העייפות. הוא מייצר זרימת תבואה מעולה ובלתי פוסקת בהשוואה לחיתוך.
עיבוד חוטים (חיתוך): אם יש לחתוך חוטים, השתמש בכלי קרביד חדים-יוקרתיים ובגיאומטריות אופטימליות. זה צריך להיעשות במצב חישול. הימנע מחיתוך חוטים בחומר המיושן עקב יכולת עיבוד לקויה והסיכון ליצירת מיקרו-חריצים הפועלים כיוזמי סדקים.
עיצוב חוט: השתמש ברדיוסי שורש נדיבים כדי להפחית את ריכוז הלחץ. שקול סובלנות חוט מגולגל בעיצוב הממדים.
מזעור ריכוזי מתח:
רדיוסי פילה: ציין רדיוס גדול ככל האפשר בכל שינויי הקטע (למשל, מתחת לראשי ברגים, בפילטים בכתף על פירים). הימנע מפינות חדות.
גימור פני השטח: ציין גימור משטח חלק (למשל, 32 מיקרון Ra או טוב יותר) באזורים עם מתח קריטי, במיוחד במיקומים מועדים-לעייפות. סימני עיבוד גס או חריצי כלים הם מגבירי מתח חזקים.
חורים וחתכים-: הימנע מקצוות חדים על חורים קדחו; לפטור בקפידה. שקול את הכיוון של זרימת התבואה של מוט המשושה ביחס לכיוון הלחץ הראשוני.
ניהול של מתחים שיוריים:
רצף פעולות: כלל הזהב הוא "מכונה תחילה, גיל אחרון". זה מאפשר לטיפול בחום ההזדקנות להקל על מתחים שמקורם בעיבוד- ולהומוג את המבנה המיקרו. הזדקנות חלק מעובד-תנועלת במצב מאמץ נוח יותר.
הפחתת מתחים לאחר-הזדקנות: עבור חלקים מורכבים עם סובלנות מימדית הדוקה, ניתן לציין הפגת מתח בטמפרטורה-נמוכה (מתחת לטמפרטורת ההזדקנות) לאחר ההזדקנות כדי לתקן עיוות קל בלי-הזדקנות יתר של החומר.
הצפה בזריקה: עבור רכיבים הכפופים לעייפות- מחזורית גבוהה (לדוגמה, פירים מסתובבים), מומלץ מאוד לבצע חיטוי לאחר ההזדקנות הסופית. הוא משרה שכבה רדודה של מתח לחיצה על פני השטח, ומשפר באופן דרמטי את העמידות בפני תחילת סדקי עייפות, במיוחד בנוכחות הסביבות הקורוזיביות ש-C-22HS מיועד להן.
