שאלה 1: מהם המאפיינים המגדירים של יריעת Hastelloy C-22 בהשוואה לצלחת, ומתי על יצרן לבחור יריעות על פני צלחת לציוד לעיבוד כימי?
תְשׁוּבָה:
ההבחנה בין יריעת Hastelloy C-22 לצלחת מבוססת בעיקר על עובי, אך להבדל ממדי זה יש השלכות משמעותיות על זמינות, יכולת צורה, טכניקות ייצור ואופטימיזציה של עלויות בציוד לעיבוד כימי.
הגדרה וסיווג:
לפי ASTM B575, המפרט השולט עבור מוצרים שטוחים C-22:

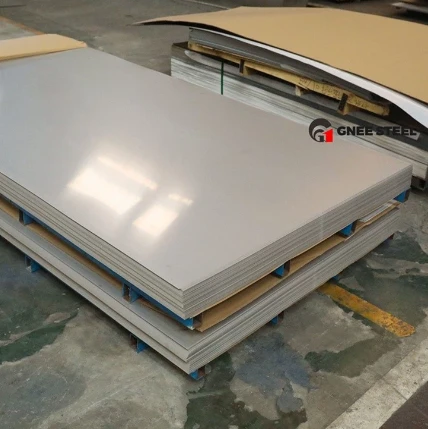

יריעה: מוגדרת בדרך כלל כחומר בעובי של פחות מ-3/16 אינץ' (4.76 מ"מ). הגיליון מיוצר על ידי גלגול קר, מה שמביא לגימור משטח מעולה, סובלנות מימדית הדוקה יותר ושטיחות טובה יותר בהשוואה לצלחת.

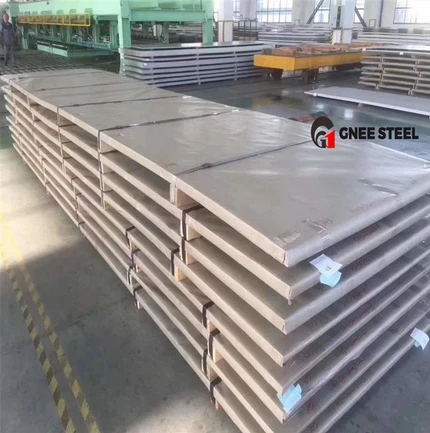

צלחת: חומר בעובי גדול או שווה ל-3/16 אינץ' (4.76 מ"מ). הצלחת מיוצרת בדרך כלל על ידי גלגול חם ועשויה להיות בעלת אבנית טחינה הדורשת הסרה לפני הייצור.
מתי לבחור סדין על צלחת:
ריפודים וחיפוי כלי שיט: לציפוי כלי פלדה מפחמן (היישום הנפוץ ביותר עבור C-22), יריעות דקות (בדרך כלל 1.6 מ"מ עד 3.2 מ"מ / 1/16 אינץ' עד 1/8") מספקות את עמידות הקורוזיה של סגסוגת מוצקה בחלק מהעלות של בניית לוח מוצק. היריעה פועלת כמחסום קורוזיה בעוד פלדת הפחמן מספקת תמיכה מבנית.
צינורות ורכיבי לחץ-נמוכים: במערכות הסרת גזי פליטה (FGD), טיפול באדים כימיים ואוורור, יריעות היא הבחירה ההגיונית עבור תעלות, ערימות ורכיבי סקראב שחווים לחץ נמוך אך קורוזיביות גבוהה.
פעולות גיבוש מורכבות: הגמישות הגדולה יותר של היריעות (בשל גלגול קר וחתך דק יותר) מאפשרת רדיוסי כיפוף הדוקים יותר וצורות מורכבות יותר מבלי להיסדק. זה חיוני עבור רכיבים כמו מפרקי התפשטות, משטחים ומעברי צינור מורכבים.
משקל-יישומים רגישים: בפלטפורמות ימיות או בציוד תלוי, שימוש בסדין במקום בלוח יכול להפחית משמעותית את המשקל תוך שמירה על עמידות בפני קורוזיה.
אופטימיזציה של עלות: גיליון זול יותר למטר מרובע מאשר צלחת. על ידי שימוש בגיליון עבור רכיבים שאינם מכילים-לחץ- ושמירת לוח עבור חלקים שומרים-לחץ ואזורי מתח גבוהים-, המפיקים יכולים לייעל את עלויות החומרים.
האזהרה: לא ניתן להשתמש בסדין כאשר לחץ עיצובי דורש קטעים עבים יותר. ודא תמיד שהעובי הנבחר עומד בדרישות המכניות של היישום.
ש 2: מדוע גיליון Hastelloy C-22 הוא הבחירה העיקרית של החומרים לציפוי מגדלי סופגים ותעלות צינורות של גז פליטה (FGD)?
תְשׁוּבָה:
מערכות הסרת גזי פליטה (FGD) מייצגות את אחת הסביבות הקורוזיביות ביותר בשירותים תעשייתיים, ויריעת Hastelloy C-22 הפכה לחומר המועדף לציפוי מבנים מסיביים אלה בשל השילוב הייחודי שלה בין עמידות בפני קורוזיה, יכולת ייצור וכלכלת מחזור חיים.
אתגר הקורוזיה של FGD:
מערכות FGD מסירות את SO₂ מגזי הפליטה של תחנת הכוח באמצעות תמיסת אבן גיר. הסביבה כוללת:
חומצות עיבוי: חומצות גופריתיות וגופרית נוצרות כאשר גזי הפליטה מתקררים מתחת לנקודת הטל.
כלורידים גבוהים: פחם מכיל כלורידים שמתרכזים בתמיסה, לרוב עולה על 100,000 ppm.
פלואורידים: קיימים כזיהומים בפחם, ויוצרים חומצה הידרופלואורית.
שחיקה: חלקיקים מוצקים (גבס, אפר זבוב) גורמים לשחיקה-לקורוזיה.
רכיבה תרמית: מערכות חוות-אתחולים וכיבויים- קבועים.
מדוע C-22 Sheet Excels:
עמידות בפני קורוזיה מקומית מעולה: כרום גבוה של C-22 (20-22.5%) ומוליבדן (12.5-14.5%) מספקים עמידות יוצאת דופן בפני קורוזיה וחריצים תחת משקעים עשירים בכלוריד - מצב הכשל העיקרי עבור סגסוגות פחותות בשירות FGD.
איזון מחמצן/הפחתת: סביבות FGD נעות בין צמצום (התרחיץ) לחמצון (עיבוי חומצות עם חמצן). הכימיה המאוזנת של C-22 מטפלת בשני המשטרים ללא התקפה מקומית.
סבילות לפלואוריד: אמנם לא עמיד לפלואוריד-כמו C-2000, C-22 מתפקד היטב בריכוזי הפלואוריד האופייניים לרוב תחנות הכוח הפחמיות.
יציבות מחזור תרמי: C-22 שומר על עמידות בפני קורוזיה באמצעות המחזורים התרמיים הטמונים בפעולת FGD, בניגוד לחומרים מסוימים שמתכלים עם תנודות טמפרטורה.
יתרון תוחם הגיליון:
שימוש ביריעות דקיקות (בדרך כלל 1.6 מ"מ או 2.0 מ"מ / 1/16 אינץ' או 5/64 אינץ') בתור ספינות מציע:
יעילות עלות: תוחם C-22 בגודל 1.6 מ"מ מספק עמידות בפני קורוזיה של סגסוגת מוצקה בשבריר מהעלות של בניית לוח עבה.
יכולת ריתוך: יריעות דקות מרותכות בקלות לעצמן ולרצועות חיבור על מעטפת פלדת הפחמן באמצעות תהליכי GTAW אוטומטיים או חצי-אוטומטיים.
ניתנות לתיקון: ניתן לחתוך ולהחליף חלקי אניה פגומים מבלי להשפיע על השלמות המבנית של הכלי.
ביצועים מוכחים: ניסיון בשטח לאורך עשרות שנים הוכיח כי ספינות יריעות C-22 יכולות לספק 20+ שנות שירות בסביבות FGD אגרסיביות.
ש 3: מהם השיקולים הקריטיים ליצירת יריעת Hastelloy C-22 לצורות מורכבות כגון ראשים מכוסים, חיבורי התפשטות ומשטחים?
תְשׁוּבָה:
יצירת גיליון Hastelloy C-22 לצורות מורכבות דורשת הבנה של מאפייני ההתקשות של הסגסוגת, התנהגות הקפיצה לאחור ומגבלות המשיכות של הסגסוגת. היווצרות מוצלחת משמרת את עמידות החומר בפני קורוזיה תוך השגת הגיאומטריה הנדרשת.
מאפייני התקשות עבודה:
C-22 מציג קצב התקשות עבודה גבוה יותר מאשר פלדות אל חלד אוסטניטיות. המשמעות היא:
חוזק מוגבר במהלך היווצרות: החומר הופך לחזק וקשיח יותר ככל שהוא מעוות, ומצריך עומסי יצירה גבוהים יותר עבור פעולות עוקבות.
הפחתת קור מוגבלת: יצירת קור חמורה עשויה להפחית את המשיכות ועשויה לדרוש חישול ביניים אם יש צורך במספר שלבי יצירה.
פיצוי-באביב:
בשל חוזק התפוקה הגבוה וקצב התקשות העבודה שלו, C-22 מפגין קפיצה לאחור גדולה יותר מפלדת אל חלד. יש לתכנן את ציוד הגיחות והגיבוש עם:
כיפוף- יתר: פיצוי על קפיצה-לאחור על ידי כיפוף מעבר לזווית הרצויה.
טונה גבוהה יותר: יש לדרג את בלמי הלחיצה וציוד הגיבוש עבור כוחות גבוהים משמעותית מאשר בעוביים מקבילים של פחמן או נירוסטה.
המלצות רדיוס כיפוף:
עבור גיליון C-22, רדיוסי הכיפוף המינימליים הם בדרך כלל:
כיפוף רוחבי: פי 1-2 עובי היריעה (בהתאם לעובי ומידת הצורה).
כיפוף אורכי: פי 2-3 עובי היריעה (בשל תכונות כיווניות מגלגול).
רדיוסים הדוקים יותר מגבירים את הסיכון לסדקים ויש להימנע מהם אלא אם החומר נוצר בחום או חישול לאחר היווצרותו.
שיקולי גיבוש חם:
לקווי מתאר חמורים (כגון ראשים נמשכים- עמוקים או מפרקי התפשטות מורכבים):
טווח טמפרטורות: היווצרות חמה מתבצעת בדרך כלל ב-927-1177 מעלות (1700-2150 מעלות F).
הימנע מטווח רגישות: הימנע מחשיפה ממושכת ל-595-815 מעלות (1100-1500 מעלות פרנהייט) במהלך חימום או קירור, מכיוון שהדבר עלול לגרום למשקעים מזיקים בשלב.
טיפול בחום לאחר-הצורה: לאחר יצירה חמה, ייתכן שיידרש חישול תמיסה כדי להחזיר עמידות אופטימלית בפני קורוזיה.
שימון וכלי עבודה:
השתמש בחומרי סיכה כבדים-כדי למנוע חריכה (בעיה נפוצה בסגסוגות ניקל).
השתמש בכלי עבודה המיוצרים או מצופים בחומרים עמידים בפני התפרצות, כגון פלדת כלי עם ציפוי טיטניום ניטריד.
ודא שמשטחי כלי עבודה חלקים וללא פגמים שעלולים לסמן את הסדין.
ש 4: אילו טכניקות ריתוך הן היעילות ביותר לחיבור יריעת Hastelloy C-22 דקה (1.6 מ"מ עד 3.2 מ"מ) תוך שמירה על עמידות בפני קורוזיה ומזעור עיוותים?
תְשׁוּבָה:
ריתוך דק C-22 מציג אתגרים ייחודיים: הצורך לשמור על עמידות בפני קורוזיה תוך הימנעות מצריבה, עיוות וחמצון. יש להתאים את הטכניקות שעובדות לצלחת עבה לרגישות התרמית של יריעות דק.
תהליכי ריתוך מועדפים:
GTAW (TIG) עם זרם פועם: זהו התהליך הנפוץ והיעיל ביותר עבור גיליון C-22 דק. זרם פועם מאפשר לרתך לשלוט בכניסת החום במדויק, לסירוגין בין זרם שיא גבוה לחדירה וזרם רקע נמוך לקירור. ההטבות כוללות:
קלט חום מופחת ועיוות.
שליטה טובה יותר בבריכת הריתוך.
שיפור מראה החרוזים.
GMAW (MIG) עם העברת מעגלים קצרים-: עבור ריתוך ייצור, העברת מעגל קצר- עם חוט בקוטר קטן (0.035 אינץ' או 0.045 אינץ') יכולה להיות יעילה. עם זאת, יש להקפיד להימנע מחוסר איחוי.
ריתוך קשת פלזמה (PAW): לריתוך אוטומטי של תפרים ארוכים, PAW מציעה חדירה עמוקה ומהירויות גבוהות עם עיוות מינימלי.
טכניקות קריטיות עבור גיליון דק:
הכנת קצה: עבור יריעה דקה, משתמשים בדרך כלל בחיבורי תחת מרובעים. הקצוות חייבים להיות נקיים, ישרים ומיושרים כהלכה.
גז גיבוי: טיהור גב-בעזרת ארגון חיוני להגנה על השורשים. בלעדיו, הצד האחורי של הריתוך יתחמצן, וייצור שכבה מדולדלת- בכרום הרגישה לקורוזיה. עבור יריעה דקה, זה קריטי במיוחד מכיוון שהשורש מהווה אחוז גבוה מסך הריתוך.
קיבוע והידוק: יריעה דקה נוטה לעיוותים. קיבוע נכון עם מוטות גב נחושת (הפועלים כגוף קירור) עוזר לשלוט בהצטברות החום ולשמור על יישור.
מהירות נסיעה: מהירויות נסיעה מהירות יותר מפחיתות את כניסת החום והעיוות אך דורשות שליטה מדויקת כדי לשמור על החדירה.
בחירת מתכת מילוי: השתמש ב-ERNiCrMo-10 מתכת מילוי, בדרך כלל בקוטר של 0.035 אינץ' או 0.045 אינץ' עבור יריעה דקה. במקרים מסוימים, ריתוך אוטוגני (ללא חומר מילוי) עשוי לשמש עבור יריעה דקה מאוד, אם כי הדבר דורש התאמה הדוקה במיוחד ועלול להפחית את עמידות בפני קורוזיה באזור הריתוך.
טיפול לאחר-ריתוך:
הסר גוון חום על ידי צחצוח תיל עם מברשת נירוסטה ייעודית ל-C-22.
עבור שירות קריטי, ייתכן שיידרש כבישה בתמיסת חומצה חנקתית-הידרופלואורית כדי לשחזר את המשטח הפסיבי לחלוטין.
ש5: כיצד משפיע גימור פני השטח של גיליון Hastelloy C-22 על הביצועים שלו ביישומים תרופות וכימיים בטוהר גבוה, ואילו גימורים מקובלים לציין?
תְשׁוּבָה:
ביישומים פרמצבטיים, ביו-פרמצבטיים וכימיקלים-בטוהר גבוה, גימור פני השטח של גיליון C-22 הוא קריטי לאיכות המוצר, יכולת הניקוי ועמידות בפני קורוזיה ארוכת טווח. האינטראקציה בין טופוגרפית פני השטח לבין סביבת התהליך משפיעה ישירות על הביצועים.
מדוע גימור פני השטח חשוב:
יכולת ניקוי: חיידקים ושאריות תהליך יכולים להסתתר באי-סדירות פני השטח. למשטחים חלקים יותר (ערכי Ra נמוכים יותר) יש פחות חריצים שבהם יכול להצטבר זיהום וקל יותר לניקוי-במקום-(CIP). עבור יישומים פרמצבטיים, בדרך כלל נדרשים גימורי משטח של Ra פחות או שווה ל-0.4 מיקרומטר (16 מיקרון).
התחלת קורוזיה: משטחים מחוספסים מספקים אתרי גרעין רבים יותר עבור קורוזיה וחריצים. בשירות כימי-בטוהר גבוה, אפילו קורוזיה קלה עלולה לזהם את המוצר.
שחרור מוצר: בכורי פילמור ועיבוד מזון, משטחים חלקים מונעים מהמוצר להידבק ולהצטבר על קירות הכלים, מה שמבטיח איכות מוצר עקבית ומפחית את זמן ההשבתה של הניקוי.
יעילות פסיביות: משטח חלק ונקי מאפשר היווצרות סרט פסיבי אחיד, ומקסום עמידות בפני קורוזיה.
כינויי גימור נפוצים עבור גיליון C-22:
גימור טחינה (2B או לא. 2B גימור): גימור קר- הסטנדרטי, מגולגל, חישול וכבוש. מתאים ליישומים תעשייתיים כלליים ולמשטחים שילוטשו במהלך הייצור. Ra טיפוסי: 0.5-1.0 מיקרומטר.
פוליש מכני (לא. 4 גימור): גימור מוברש המיוצר על ידי חומרים שוחקים, בדרך כלל 150-180 גריט. נפוץ בעיבוד מזון ויישומים פרמצבטיים פחות קריטיים. Ra טיפוסי: 0.4-0.8 מיקרומטר.
גימור עמום (לא. 6 גימור): רצף ליטוש קצר עם חגורת גריט ואחריו תרכובת ליטוש. מספק משטח חלק יותר מאשר No. 4. Ra טיפוסי: 0.2-0.4 מיקרומטר.
גימור מראה (לא. 8 גימור): גימור רעיוני ביותר, לא-כיווני המיוצר על ידי ליטוש רציף עם חומרי שוחקים עדינים יותר ויותר (בדרך כלל עד 400 גריט ומעלה) ולאחר מכן ליטוש. משמש ליישומים פרמצבטיים וביו-פרמצבטיים קריטיים. Ra טיפוסי: פחות או שווה ל-0.2 מיקרומטר.
שיקולי מפרט:
בעת ציון גימור פני השטח עבור גיליון C-22:
ציין ערך Ra: ציין את החספוס הממוצע המרבי המותר (למשל, Ra פחות מ-0.4 מיקרומטר או שווה ל-0.4 מיקרומטר) במקום רק מספר גימור, מכיוון ש-Ra מספק יעד שניתן לכמת וניתן למדידה.
כיוון פולני: עבור כלים הדורשים ליטוש חד-כיווני (למשל, לניקוז), ציין את הכיוון (בדרך כלל אנכי עבור קירות כלי).
ניקוי לאחר-גימור: ציין שאחרי ההברקה, יש לנקות את המשטחים כדי להסיר שאריות שוחקות וחלקיקים משובצים, ולאחר מכן בדרך כלל פסיבציה.
מניעת זיהום ברזל: דרישה לבצע ליטוש עם חומרי שוחקים וכלים ייעודיים לסגסוגות ניקל כדי למנוע זיהום ברזל, שעלול ליזום קורוזיה גלוונית.
אימות: דרוש מדידת חספוס פני השטח עם מד פרופיל ותיעוד התוצאות.
התקן הפרמצבטי:
עבור יישומים ביו-פרמצבטיים, עשויים לחול תקנים נוספים, כגון ASME BPE (ציוד ביולוגי), המספק דרישות מפורטות לגימור פני השטח, עקיבות חומרים ושיטות ייצור במיוחד עבור ציוד המשמש בייצור של ביו-פרמצבטיקה.
