1. עבור יישומי צינורות-בטמפרטורה גבוהה, מהם יתרונות הביצועים הקריטיים של שימוש בצינור עגול ללא תפרים בסגסוגת 800/800H/800HT על פני חלופות מרותכות?

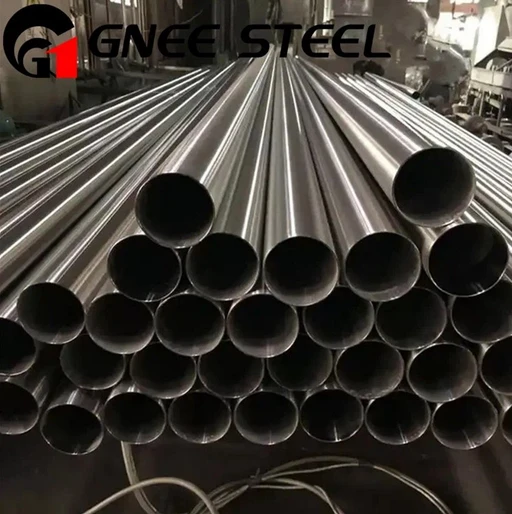

בשירות-טמפרטורות גבוהות, במיוחד ביישומים הכוללים לחץ פנימי, מחזוריות תרמית ואטמוספרות אגרסיביות, השלמות והאחידות של הצינור הם בעלי חשיבות עליונה. צינורות עגולים ללא תפרים מסדרת Alloy 800 מציעים מספר יתרונות ברורים על פני צינורות מרותכים לאורך:
Superior Structural Integrity Under Creep Conditions: Seamless tubes have a homogeneous, continuous grain structure around their entire circumference. This is critical for creep resistance-the gradual deformation of material under constant stress at high temperature. A longitudinal weld seam acts as a potential weak line where variations in microstructure (different grain size, potential for unmixed zones, or minor inclusions) can lead to localized accelerated creep and premature failure. For alloys like 800H/HT operating in the creep regime (typically >540 מעלות / 1000 מעלות F), בנייה חלקה היא לעתים קרובות דרישה למפרט.
בלימת לחץ משופרת והתנגדות עייפות: היעדר תפר ריתוך מבטל את האתר הנפוץ ביותר לכשל בגבול הלחץ. צינורות ללא תפרים מספקים עובי דופן אחיד יותר ותכונות מכניות עקביות, וכתוצאה מכך אמינות גבוהה יותר בלחץ פנימי ועמידות מעולה לעייפות תרמית ממחזורי הפעלה- חוזרים ונשנים. זה חיוני ביישומים כמו צינורות חימום-על או סלילי חימום תהליכים שבהם הלחץ והטמפרטורה משתנים.
עמידות משופרת בפני קורוזיה פנימית/חיצונית וקרבוריזציה: בסביבות כמו תנורי פיצוח אתילן (צינורות פירוליזה), צינורות חשופים לגזים מקרבים (פחמימנים) פנימיים ואטמוספרות מחמצנות כלפי חוץ. תפר ריתוך, עם המתכות הפוטנציאליות שלו והמתחים השיוריים שלו, יכול להיות אתר מועדף לקרבור מואץ (חדירת פחמן) או התקפת חמצון, מה שמוביל ל"קורוזיה- של קו ריתוך". המבנה ללא תפרים מציע התנגדות אחידה.
גימור פני השטח טוב יותר ועקביות ממדית: לקוטר הפנימי (ID) והקוטר החיצוני (OD) של צינור ללא תפרים יש בדרך כלל גימור משטח מעולה, אשר ממזער אתרים להצטברות קוקס (עיבוי) בתוך הצינור ומאפשר זרימת נוזלים והעברת חום צפויים יותר. עובי דופן עקבי גם קל יותר להשגה ולשלוט בתהליך ללא תפרים.
עבור יישומים שבהם כשל כרוך בעלויות קיצוניות-כגון ברפורמר מתאן בקיטור, מחולל קיטור גרעיני או מחליף חום קריטי-הפרמיה עבור צינורות חלקים מרותכים מוצדקת על ידי חיי השירות הארוכים יותר באופן מוכח והפחתת הסיכון לכשל קטסטרופלי.
2. הסבר את ההבדל המטלורגי העיקרי בין 800, 800H ו-800HT שנשלט ומאומת במיוחד בייצור צינורות חלק, וכיצד זה משפיע על השירות לטווח ארוך.-
ההתקדמות הבסיסית מ-800 ל-800H ל-800HT היא סיפור של שליטה מדויקת יותר ויותר בכימיה ובמיקרו-מבנה כדי לייעל חוזק ויציבות בטמפרטורה-גבוהים. שליטה זו היא קריטית לחלוטין במהלך ייצור הצינור וטיפול בחום שלאחר מכן.
סגסוגת 800 (UNS N08800): זוהי דרגת הבסיס. יש לו טווח פחמן מוגדר של 0.10% מקסימום. תכולת האלומיניום + טיטניום (Al+Ti) מצוינת כגדולה או שווה ל-0.85%. זה מחושל בפתרון כדי להשיג מבנה גרגר עדין המתאים למגוון יישומים קורוזיביים וטמפרטורות גבוהות-. עם זאת, עוצמת הזחילה שלו אינה מובטחת לשירות-לטווח ארוך, בלחץ גבוה-.
סגסוגת 800H (UNS N08810): ה-"H" מציין "טמפרטורה גבוהה-." נעשו שני שינויים מרכזיים:
תכולת פחמן: היא נשלטת לטווח גבוה וצר יותר של 0.05-0.10%. רמת פחמן גבוהה יותר זו חיונית ליצירת משקעי קרביד יציבים (בעיקר TiC, עם מעט Cr₂₃C₆) בגבולות התבואה במהלך השירות. קרבידים אלו מצמידים את גבולות התבואה, ומאטים משמעותית את החלקת גבול התבואה-המנגנון העיקרי של עיוות זחילה.
גודל גרגר: החומר מחושל בתמיסה בטמפרטורה גבוהה יותר (בדרך כלל 1149-1204 מעלות / 2100-2200 מעלות פרנהייט) ולעתים קרובות מקורר לאט יותר. זה מייצר מבנה גרגר גס (ASTM No. 5 או גס יותר). גרגירים גדולים יותר פירושם פחות גבולות גרגרים ליחידת נפח, שהם הנתיבים העיקריים לדיפוזיה של זחילה ולקוויטציה. מבנה גרגר גס זה הוא דרישת חובה עבור 800H ומאומת על ידי בדיקה מטאלוגרפית לפי ASTM E112.
סגסוגת 800HT (UNS N08811): כיתה זו לוקחת את הפקדים צעד קדימה ליציבות מירבית.
תכולת פחמן: זהה ל-800H (0.05-0.10%).
אלומיניום + טיטניום: המפרט מהודק ל-Al+Ti גדול או שווה ל-0.85% - 1.20%. טווח מדויק זה מבטיח חלק נפח אופטימלי של שלב החיזוק (Ni₃(Al,Ti)) שיכול להיווצר במהלך-הזדקנות ארוכת טווח בשירות, ומספק חוזק נוסף.
גודל גרגר: אותה דרישת גרגר גס כמו 800H.
השפעה על השירות לטווח ארוך-: עבור צינור ללא תפרים בכבשן רפורמר שצפוי להימשך 100,000 שעות, שימוש ב-800H או 800HT אינו ניתן- למשא ומתן. רמת הפחמן המבוקרת והגרגרים הגסים מתורגמים ישירות ל:
מתחי תכנון מותרים גבוהים יותר בטמפרטורות מעל 600 מעלות (1112 מעלות פרנהייט), כפי שנקבע בקוד הדוד וכלי הלחץ של ASME סעיף II, חלק D.
חיי קרע זחילה- ארוכים יותר ומתח זחילה מופחת בעומס קבוע.
עמידות טובה יותר ל"עייפות תרמית" מרכיבה תרמית, שכן המבנה הגס והמוצמד עמיד יותר בפני הצטברות נזקים.
צורת הצינור ללא תפרים מבטיחה שמאפיינים אלו יהיו אחידים לאורך הצינור וסביב היקפו.
3. מהם הפרוטוקולים הסטנדרטיים לטיפול בחום עבור שפופרת חלקה מסוג Alloy 800H/HT לאחר היווצרות, ומדוע קצב הקירור חשוב במיוחד?
פרוטוקול הטיפול בחום אינו רק שלב סיום; זה התהליך שיוצר את המיקרו-מבנה הנדרש-בטמפרטורה גבוהה. עבור צינורות ללא תפרים של 800H/HT, הפרוטוקול הסטנדרטי הוא טיפול בחום של חישול פתרון.
פרוטוקול סטנדרטי:
חימום: הצינור בגימור קר-או חם- מחומם באופן אחיד לטווח טמפרטורת חישול התמיסה. עבור 800H/HT, זה בדרך כלל 1149-1204 מעלות (2100-2200 מעלות פרנהייט). הטמפרטורה הספציפית בטווח זה נבחרה בקפידה על ידי היצרן כדי להשיג את גודל הגרגרים הגס הנדרש תוך שמירה על ניקיון ואיכות פני השטח.
השרייה: הצינור מוחזק ("מושרה") בטמפרטורה זו למשך זמן מספיק כדי להשיג התגבשות מלאה, להמיס כל שלבי קרביד משני מעיבוד קודם ולאפשר צמיחת גרגרים. זמן ההשריה תלוי בעובי דופן הצינור.
קירור (השלב הקריטי): הצינור מקורר (מרווה) במהירות מטמפרטורת חישול התמיסה. השיטה הנפוצה והיעילה ביותר היא מרווה מים (WQ). שיטות חלופיות כמו קירור אוויר כפוי עשויות לשמש עבור גדלים ספציפיים אך חייבות להיות מוסמכות לייצר את המאפיינים הנדרשים.
חשיבות קצב הקירור:
הכיבוי המהיר הוא קריטי משתי סיבות:
לשמור על פחמן בתמיסה: המטרה של חישול תמיסה היא להמיס את הכמות המקסימלית של פחמן (ואלמנטים מתגזרים כמו Ti) לתוך המטריצה האוסטניטית. קירור מהיר "מקפיא" את הפתרון המוצק העל-רווי הזה, ומונע משקעים של קרבידים גסים ושבירים (כמו כרום קרבידים) במהלך קירור איטי בטווח הטמפרטורות הבינוני (כ-425-870 מעלות / 800-1600 מעלות F).
כדי למנוע רגישות: קירור איטי בטווח הביניים הזה יאפשר לקרבידים עשירים בכרום- (M₂₃C₆) לשקוע בגבולות התבואה. זה מדלדל את המטריצה שמסביב מכרום, ויוצר נתיב לקורוזיה בין-גרגירית אם הצינור נחשף מאוחר יותר לסביבות קורוזיביות (למשל, במהלך ניקוי כימי). כיבוי מהיר משמר את עמידות הסגסוגת בפני קורוזיה.
כדי לשלוט במיקרו-מבנה הסופי: המרווה קובע את הבמה לרצויב-שירותהְזדַקְנוּת. במהלך-פעולה ארוכת טווח בטמפרטורה גבוהה, קרבידים עדינים ויציבים (TiC).לְאַטמשקעים מהמטריצה העל-רוויה, מה שמספק את הצמדת הגבול המועילה-תבואה שמשפרת את חוזק הזחילה. כיבוי נכון מבטיח שההזדקנות הזו מתרחשת בצורה מבוקרת ואופטימלית במהלך השירות, ולא מזיקה במהלך הייצור.
צינורות מסופקים בדרך כלל בפתרון זה- במצב חישול ומרווה, מוכנים לייצור ושירות.
4. באילו תהליכי חימום תעשייתיים ספציפיים נחשבים צינורות סגסוגת 800H/HT עגולים ללא תפרים כ"תקן הזהב", ומהם פרמטרי הפעולה האופייניים?
צינורות סגסוגת 800H/HT ללא תפרים הם החומר המועדף עבור קטעי קרינה והסעה שבהם טמפרטורות המתכת הגבוהות ביותר והתנאים הקשים ביותר. השימוש בהם הוא איזון של ביצועים, אמינות ועלות, לעתים קרובות בין פלדות אל חלד סטנדרטיות וסגסוגות יקרות יותר על בסיס ניקל- כמו Alloy 600H או 601.
1. צינורות תנור פיצוח אתילן (פירוליזה):
תפקיד: אלו הם הסלילים הקורנים בתוך תיבת האש שבהם חומר הזנה (נפטה, אתאן) נסדק לאתילן ומוצרים אחרים בטמפרטורות גבוהות במיוחד.
פרמטרי הפעלה: טמפרטורות מתכת צינור פנימי (TMT) נעות בדרך כלל בין 950 מעלות ל-1100 מעלות (1740 מעלות F ל-2012 מעלות F). הם חווים קרבוריזציה פנימית מפחמימנים, חמצון חיצוני מאווירת הבעירה ומחזוריות תרמית חמורה בין מחזורי הפעולה לסילוק הקוקיס (כוויות קיטור/אוויר). הלחץ הפנימי בינוני. חוזק הקרע-זחילה הוא השיקול העיקרי בתכנון.
למה 800H/HT? השילוב של חוזק-טמפרטורות גבוה, עמידות טובה בפני קרבוריזציה (בשל ניקל וכרום גבוהים), ועמידות בפני חמצון מחזורי הופכים אותו לפתרון היעיל והאמין ביותר במחיר- עבור רוב עיצובי סליל הפיצוח המודרניים.
2. צינורות Steam Methane Reformer (SMR):
תפקיד: צינורות אנכיים תלויים בכבשן שבו זרז ניקל מזרז את התגובה בין קיטור ומתאן לייצור מימן ופחמן חד חמצני (סינגז).
פרמטרי הפעלה: TMTs הם בדרך כלל בטווח של 850 מעלות עד 950 מעלות (1560 מעלות F עד 1740 מעלות F). הלחץ הפנימי גבוה (15-40 בר / 220-580 psi). הסביבה מפחיתה/מקרבת מבפנים (CH₄, H₂, CO) ומחמצנת חיצונית. זחילה בלחץ פנימי גבוה הוא מנגנון הכשל הדומיננטי.
למה 800H/HT? חוזק הזחילה הגבוה שלו מאפשר דפנות צינורות דקות יותר (שיפור העברת החום) תוך שמירה על לחץ גבוה. עמידות החמצון והקרבור שלה מבטיחות חיי צינור ארוכים, לעתים קרובות יותר מ-100,000 שעות.
3. צינורות קרינה לחימום תעשייתי וטיפול בחום:
תפקיד: צינורות המפרידים בין גזי הבעירה לאטמוספירת התהליך בתנורים (למשל, לצורך חישול, קרבוריזציה), לרוב בצורת U- או בצורת W-.
פרמטרי הפעלה: TMTs עד 1100 מעלות (2012 מעלות F), בלחץ נמוך יותר אך נתון ללחץ תרמי משמעותי משיפועי טמפרטורה ורכיבה על אופניים. אטמוספירות יכולות להיות מקרבות או מחמצנות.
למה 800H/HT? ההתנגדות שלו לצניחה (עיוות זחילה) תחת משקלו בטמפרטורה, בשילוב עם עמידות בפני עייפות תרמית, הופכת אותו לאידיאלי. הצורה החלקה מבטיחה עובי דופן אחיד לחימום וחוזק אחידים.
5. מהם המפרטים החיוניים של ASTM/ASME ודרישות הבדיקה המשלימות לרכישת צינורות איכותיים מסוג Alloy 800/800H/HT עגולים ללא תפרים עבור יישומי לחץ מווסתים-?
רכש עבור שירות לחץ-בטמפרטורה גבוהה דורש הקפדה על תקני חומר ובדיקה. הדברים הבאים הם יסודיים:
מפרט החומר העיקרי:
ASTM B163 / ASME SB163:מפרט סטנדרטי למעבה וצינורות מחליפי חום- חלקים של ניקל וסגסוגת ניקל.זהו המפרט הנפוץ ביותר עבור צינורות חלקים במחליף חום, מעבה ושירות דומה. זה מכסה כימיה, תכונות מכניות, ממדים וסובלנות. יש לציין את מספר UNS הספציפי:
סגסוגת 800: UNS N08800
סגסוגת 800H: UNS N08810
סגסוגת 800HT: UNS N08811
ASTM B167 / ASME SB167:מפרט סטנדרטי לצינור ניקל וסגסוגת ניקל ללא תפרים.זה משמש כאשר האפליקציה מתאימה יותר לגודל "צינור" (לוח זמנים של NPS). זה דומה מבחינה פונקציונלית ל-B163 אבל עוקב אחר מידות הצינור והסובלנות.
ASTM B407 / ASME SB407:מפרט סטנדרטי לצינור וצינור ללא תפרים מסגסוגת כרום-ברזל-ניקל.גם מפרט זה ישים ולעיתים קרובות מתייחסים אליו.
דרישות משלימות חובה:
אלה מופעלים לעתים קרובות על ידי הרוכש בהזמנת הרכש לצורך עבודת קוד.
מבחן חשמלי הידרוסטטי או לא-הרסני: לפי מפרט הבסיס (B163/B167). בדיקה הידרוסטטית היא נפוצה, אך לעיתים קרובות מצוינים בדיקת Eddy Current (ASTM E309) או בדיקת אולטרסאונד (ASTM E213) לצורך בדיקה של 100% של גוף הצינור כדי לזהות פגמים אורכיים.
בדיקת גודל גרגר (עבור 800H/HT בלבד): זוהי בדיקה קריטית וחובה. לפי ASTM E112, יש לבחון דגימה כדי לוודא שגודל הגרגיר הוא ASTM No. 5 או גס יותר. יש לאשר זאת על ידי דוח בדיקת הטחנה. חומר שנכשל במבחן זה אינו עומד במפרט הציון "H".
בדיקת קורוזיה בין-גרגירית: אמנם לא תמיד נדרשת עבור שירות-בטמפרטורה גבוהה בלבד, אך ניתן לציין אם הצינורות יראו תנאים קורוזיביים בזמן השבתה (למשל, ניקוי חומצי). ASTM G28 שיטה A (בדיקת חומצה גופרתית-Ferric Sulfate) משמשת לזיהוי רגישות.
בדיקת השטחה, בדיקת התלקחות או בדיקת השטחה הפוכה: לפי ASTM B163, אלו הן בדיקות סטנדרטיות להדגמת המשיכות והתקינות של הצינור.
הסמכה ועקיבות: הסמכה מלאה ל-ASTM B163 (או שווה ערך) כולל כימיה בחום (התכה), תוצאות בדיקות מכניות, דוח גודל גרגרים ופרטי טיפול בחום. החומר חייב להיות ניתן למעקב למספר החום המקורי באמצעות סימון קבוע.
שילוב קוד עיצוב:
עבור תכנון ציוד לחץ בצפון אמריקה, ערכי הלחץ המותרים עבור דרגות אלו בטמפרטורות שונות נמצאים בקוד הדוד וכלי הלחץ של ASME, סעיף II, חלק D, טבלאות 1A ו-1B (מטרי). הערכים עבור 800H/HT גבוהים משמעותית מאשר עבור תקן 800 מעל 600 מעלות, המשקף את חוזק הזחילה המשופר שלהם. מפרטי הרכש מבטיחים שהצינור שסופק עומד בהנחות החומריות של קוד התכנון.
