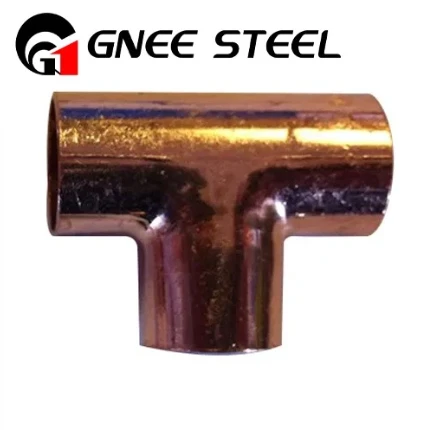

מהן נוהלי ההתקנה, ההפעלה והתחזוקה החיוניים כדי להבטיח את הביצועים-לטווח ארוך של טי נחושת-ניקל במערכת צנרת?

1: מהן הדרגות העיקריות של סגסוגות נחושת-ניקל (Cu-Ni) המשמשות לטי צנרת תעשייתית, ומהן ההבחנות העיקריות שלהן ביישומי?

נחושת-ניקל חולצות מיוצרות בעיקר משתי משפחות סגסוגות עיקריות, המוגדרות על ידי תכולת הניקל שלהן ואלמנטים נוספים, שכל אחת מהן משרתת תפקידים ימיים ותעשייתיים שונים.

90-10 נחושת-ניקל (C70600 / UNS C70600): סגסוגת זו, עם כ-90% Cu ו-10% Ni, היא הנפוצה ביותר. העמידות המצוינת שלו בפני קורוזיה במי ים, יחד עם יכולת יצירת יצור טובה ועלות מתונה, הופכת אותו לסוס העבודה הסטנדרטי עבור מערכות צנרת ימית. יישומי מפתח כוללים:

מערכות קירור מי ים: לצנרת על ספינה ופלטפורמה ימית.

מתקני התפלה: בצנרת של מערכת הבזק רב-(MSF) ואוסמוזה הפוכה (RO).

מערכות מי אש בים: חובה על אמינותה ועמידותה בפני קורוזיה של מי ים.

צינורות מעבה של תחנת כוח ומחליף חום (עם טי תואם לכותרות).

70-30 נחושת-ניקל (C71500 / UNS C71500): מכילה כ-70% Cu ו-30% Ni, סגסוגת זו מציעה חוזק מעולה ועמידות בפני קורוזיה משופרת משמעותית בהשוואה ל-90-10, במיוחד במי ים במהירות גבוהה ובסביבות המועדות לזיהום גופרתי. היישומים שלו מיוחדים וקריטיים יותר:

קווי מי ים-במהירות גבוהה: לפריקת משאבות, מערכות סקרובר וקווי מים הזרקה.

מערכות קריטיות לכלי חיל הים: היכן שאורך חיים מרבי ותחזוקה מופחתת הם בעלי חשיבות עליונה.

סביבות תהליכים כימיים אגרסיביים יותר: טיפול בתמלחות, כלורידים וחומצות שאינן-מחמצנות בהן פלדות אל-חלד עשויות להיות רגישות לפיצוח קורוזיה של כלוריד (SCC).

הבחירה של דרגת התאמת טי חייבת להתאים למפרט הצינור, כאשר 70-30 Cu-Ni יקרים בערך פי 1.5 עד פי 2 מאשר עמיתיהם של 90-10, מוצדק על ידי הביצועים שלהם בשירות תובעני יותר.

2: אילו תקני ייצור חלים על חולצות נחושת-ניקל, ומהן בדיקות האיכות הקריטיות לאביזרים האלה, במיוחד לגבי צורתם (ללא תפר לעומת מפוברק)?

הייצור של Cu-Ni נשלט על ידי תקני מימד וחומר המבטיחים החלפה וביצועים.

תקנים ראשיים:

ASTM / ASME B466 / SB466: זהו תקן המפתח עבור אביזרי צינורות-ניקל נחושת (90-10 ו-70-30) ללא תפרים, כולל טי. זה מפרט הרכב כימי, תכונות מכניות, טיפול בחום ודירוגי לחץ.

ASTM / ASME B467 / SB467: התקן המקביל עבור אביזרי ניקל מרותכים (או מחושלים) מנחושת-. זה מכסה טי המיוצרים מצינור או צלחת על ידי ריתוך.

ASME B16.9 / B16.11: אלו הם תקני מימד. B16.9 מכסה מפעל-מפעלי ריתוך תחתית-, מגדיר מידות מדויקות של מרכז-עד-קצה, עובי דופן וקצוות משופעים. B16.11 מכסה שקעים-ריתוך וטיות מושחלות, ומגדיר דרגות לחץ (למשל, Class 3000, 6000).

בדיקות איכות קריטיות:

צורה ושלמות: עבור חולצות טיז ללא תפרים, היעדר ריתוך אורכי הוא אינדיקטור חשוב לאיכות, המציע חוזק אחיד. עבור טיז מפוברקות (מ-SB467), ריתוך חדירה מלא במפגשי המפשעה והענפים הם קריטיים. ריתוכים אלה חייבים להיבדק ב-100% רדיוגרפית (RT) כדי ששירותים קריטיים יחשפו חוסר איחוי או נקבוביות.

חישול פתרון: לאחר ה-ייצור, יש לחשל את ה-Tees בפתרון ולהרווה כדי להמיס את כל השלבים המשקעים (כמו תרכובות ניקל-ברזל) שיכולות ליזום קורוזיה מקומית. חישול נכון משחזר עמידות אופטימלית בפני קורוזיה.

זיהוי חומר חיובי (PMI): אימות באמצעות -קרני רנטגן (XRF) חיוני כדי לאשר את דרגת הסגסוגת הנכונה (C70600 לעומת C71500), ולמנוע ערבוב חומרים יקרים- בשטח.

אימות ממדים: הבטחת הטי תואם למידות B16.9 חיונית להתאמת-במהלך הקמת הצנרת, תוך הימנעות מעבודות חוזרות בשטח יקרות.

בדיקה הידרוסטטית: כל אביזר נבדק בדרך כלל בלחץ לפי 1.5 מהלחץ המדורג שלו כדי להבטיח תקינות.

3: מדוע "אזור המפשעה" של טי נחושת-ניקל מהווה תחום קריטי לדאגה, ואילו שיטות עיצוב וייצור מפחיתות את הסיכונים כאן?

אזור המפשעה-הצומת הפנימי שבו הענף פוגש את הריצה הראשית של הטי-הוא מוקד טבעי למספר מנגנוני כשל עקב ריכוז מתח, דינמיקה של זרימה ולקויי ייצור אפשריים.

סיכונים עיקריים:

שחיקה-קורוזיה: במערכות בעלות מהירות נוזל גבוהה, מוצקים מרחפים או בועות גז, השינוי הפתאומי בכיוון הזרימה עלול ליצור פגיעה וקוויטציה סוערת, תוך שחיקה מכנית של שכבת תחמוצת משטח המגן מהר יותר ממה שהיא יכולה לשחזר.

ריכוז מתח: האי-רציפות הגיאומטרית יוצרת אזור מקומי של מתח גבוה, שיכול להאיץ קורוזיה ופיצוח עייפות.

פגמי ריתוך (בטיזים מפוברקים): חדירה לא מלאה או נקבוביות בשרוך הפנימי במפשעה יוצרת חריצים שהם אתרי התחלת קורוזיה של חריצים.

נוהלי הפחתה:

עיצוב מחוזק (יציאות שחול): חולצות ללא תפרים-באיכות גבוהה מיוצרות עם מפשעה מחוזקת, שבה חומר נוסף נשמר בצומת במהלך תהליך האקסטרוזיה כדי לפצות על דילול ולספק חוזק אינהרנטי.

קו מתאר פנימי חלק: לטי האידיאלי יש מעבר חלק עם רדיוס מהריצה לענף, וממזער את המערבולת. הדבר מושג באופן עקבי יותר ב--טיז ללא תפרים באיכות גבוהה או ב-Tees המיוצרים/מרותכים במומחיות, שהוטחנו ומלוטשים מבפנים.

בקרת זרימה: תכנון המערכת צריך לשאוף לשמור על מהירויות נוזלים בגבולות המומלצים עבור סגסוגות Cu-Ni (לדוגמה, בדרך כלל < 3.5 מ"ש למי ים ב-90-10 Cu-Ni כדי למנוע שחיקה-קורוזיה).

ריתוך קפדני וטיפול ריתוך-: עבור טיז מיוצרות, שימוש בהליכי ריתוך נכונים (GTAW/TIG) עם מתכות מילוי נכונות (למשל, ERCuNi) והבטחת חדירה מלאה ואחריה שחיקה פנימית מחליקה את חרוז הריתוך. חישול הפתרון הבא אינו ניתן- למשא ומתן.

4: ביישומים ימיים וימיים, באילו איומים ספציפיים מתמודד מכשיר טי נחושת-ניקל, וכיצד המאפיינים המובנים שלו מטפלים בהם בהשוואה לחלופות כמו נירוסטה?

הסביבה הימית מציגה שילוב אגרסיבי ייחודי של איומים ש-Cu-Ni נועדו במיוחד להילחם בהם.

איומים ראשוניים:

קורוזיה של מי ים: קורוזיה כללית וקורוזיה מיוני כלוריד.

הדבקה ביולוגית: הידבקות וצמיחה של אורגניזמים ימיים (חצבים, מולים, אצות) שעלולים לסתום מערכות, לקדם קורוזיה תחתית (UDC) ולהגביר את הגרר.

שחיקה-קורוזיה מחול/סחף: חלקיקים שוחקים בחול תלוי עלולים לשחוק סרטי הגנה.

זיהום סולפיד: בנמלים מזוהמים או בתנאים אנאירוביים, סולפידים יכולים לפרק את סרט התחמוצת המגן על מתכות מסוימות.

מנגנוני ההגנה המובנים של Cu-:

היווצרות סרט מגן: סגסוגות Cu-Ni יוצרות סרט תחמוצת דק, צפוף, נצמד ו-מתרפא בעצמו, בעיקר של תחמוצת קופרוס (Cu₂O), כאשר ניקל וברזל מעשירים את השכבה. סרט זה עמיד מאוד בפני חדירת כלוריד.

תכונות נוגדות ציפוי: יוני נחושת היוצאים באיטיות מפני השטח רעילים לאורגניזמים ימיים, ומספקים עמידות אינהרנטית להדבקה ביולוגית. זה מפחית באופן דרסטי את עלויות התחזוקה של ניקוי וביוצידים בהשוואה למערכות נירוסטה, שמתקלות במהירות.

סרט בר תיקון: אם ניזוק, הסרט מתחדש במהירות בנוכחות חמצן.

עמידות בפני סולפידים: בעוד שסולפידים יכולים להזיק, לסגסוגת 70-30 Cu-Ni יש סובלנות טובה יותר מ-90-10, ושניהם בדרך כלל חזקים יותר בתנאים כאלה מאשר פלדות אל-חלד רבות.

לעומת נירוסטה (לדוגמה, 316L): נירוסטה מסתמכת על שכבת תחמוצת כרום פסיבית, שהיא מצוינת בתנאי חמצון אך פגיעה במי ים עומדים, דלי חמצן-, שבהם היא עלולה לסבול מקורוזיה של חריצים וקורוזיה. הוא מציע אפס עמידות ביולוגית. עבור טי של מערכת מי ים, המהווה מיקום מעולה לחריצים (בריתוכים) והפרעות בזרימה, תכונות הסרט האמינות של Cu-Ni ותכונות נוגדות ציפוי הופכות אותו לבחירה הרבה יותר חזקה ובעלויות-נמוכות יותר-.

5: מהן נוהלי ההתקנה, ההפעלה והתחזוקה החיוניים כדי להבטיח את הביצועים-לטווח ארוך של טי נחושת-ניקל במערכת צנרת?

שיטות עבודה נכונות במהלך מחזור החיים של המערכת הן חיוניות למימוש פוטנציאל השירות המלא של אביזרי Cu-Ni.

הַתקָנָה:

בידוד גלווני: Cu-Ni הוא קתודי לפלדה ואלומיניום. טיז המחוברים למתכות שונות (למשל, Cu-Ni טי על צינור פלדה) חייבים להיות מבודדים חשמלית באמצעות איגודים דיאלקטריים או ערכות בידוד אוגן כדי למנוע קורוזיה גלוונית מואצת של המתכת הפחות אצילה.

ניקיון וכלים ייעודיים: מנע זיהום ברזל (ממברשות תיל פלדה, דיסקיות שחיקה או כלי חיתוך). השתמש רק בכלים ייעודיים מנירוסטה או Cu-Ni. חלקיקי ברזל המוטבעים על פני השטח יכולים ליצור תאים גלווניים, מה שמוביל לבור.

ריתוך נכון: השתמש במתכות מילוי תואמות או מאושרות (ERCuNi עבור 90-10). הקפידו על טיהור חזרה יסודי עם גז אינרטי כדי למנוע חמצון פנימי.

הַזמָנָה:

הימנע מסטגנציה במהלך ההתחלה-מעלה: הסרט המגן דורש יצירת חמצן. שטפו את המערכת ביסודיות במים נקיים ומאווררים לפני הפעלתה. הימנע מהשארת המערכת ריקה או מלאה במים עומדים לתקופות ממושכות, במיוחד אם נעשה שימוש בהכלרה, שכן כלור גבוה בקיפאון עלול להזיק.

מהירות מבוקרת: הזמנת מערכות על ידי הגדלת זרימה הדרגתית למהירות התכנון כדי לאפשר היווצרות סרט יציב.

תַחזוּקָה:

ניקוי: אם יש צורך בניקוי, השתמש בשיטות שאינן- שוחקות. הימנע מניקוי חומצה חזקה (למשל, חומצה הידרוכלורית) שעלולה להרוס את סרט התחמוצת. במידת הצורך, השתמש בחומצה גופרתית או זרחתית מדוללת עם מעכבים מתאימים, ולאחר מכן שטיפה מיידית יסודית ו-הפסיביות מחדש עם מים מאווררים.

בדיקה: בדיקה רגילה צריכה להתמקד באזור המפשעה, הריתוכים והאזורים במורד הזרם של הפרעות זרימה עבור סימנים של שחיקה או קורוזיה מקומית.

System Chemistry: Monitor and control system parameters. Avoid excessive chlorination (>1 ppm שארית) ולמנוע חדירת סולפידים או אמוניה, שעלולים להזיק.
