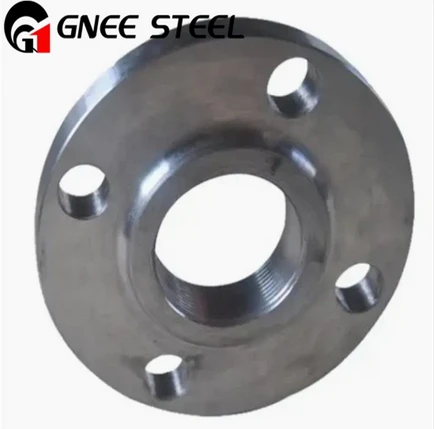

מהם מפרטי ASTM ו-ASME השולטים עבור אוגני צינור Hastelloy C-276, וכיצד הם שונים ממפרטי אוגן פלדת פחמן סטנדרטיים?

1. ש: מהם מפרטי ASTM ו-ASME השולטים עבור אוגני צינור Hastelloy C-276, וכיצד הם שונים ממפרטי אוגן פלדת פחמן סטנדרטיים?

ת: אוגני צינור Hastelloy C-276 מיוצרים לפי ASTM B564 (אוגני סגסוגת ניקל מזויפים) ומותאמים לפי ASME B16.5 (עבור אוגני צינור) או ASME B16.47 (עבור אוגנים בקוטר גדול). עם זאת, ישנם הבדלים קריטיים בדרישות המפרט בהשוואה לאוגני פלדת פחמן.

מפרטים שולטים:

הבדלים עיקריים בין אוגני פלדת פחמן (ASTM A105/A182):

1. דרישות מעקב:

פלדת פחמן: עקיבות חום היא סטנדרטית אך לא תמיד חובה עבור כל חלק.

C-276: זיהוי חומר חיובי ב-100% (PMI) הוא תקן בתעשייה. כל אוגן חייב להיות מאומת לכימיה, במיוחד מוליבדן (15-17%) וכרום (14.5-16.5%). אוגני C-276 מזויפים (Mo נמוך) גרמו לכשלים קטסטרופליים בשדה.

2. טיפול בחום:

פלדת פחמן: מנורמל או חישול. קירור אוויר מותר.

C-276: תמיסה מחושלת ב-1120-1150 מעלות ואחריה כיבוי מהיר של מים. קירור אוויר אסור. ההסמכה חייבת לכלול תרשימי טיפול בחום ורשומות מרווה.

3. סימון:

פלדת פחמן: ASTM A105, גודל, דרגת לחץ.

C-276: ASTM B564, UNS N10276, מספר חום, דרגת לחץ, חותמת יצרן. אישור בדיקת השפעה אם נדרש עבור שירות בטמפרטורה נמוכה.

4. בדיקה:

פלדת פחמן: בדיקה הידרוסטטית של מפרק מורכב.

C-276: בדיקה הידרוסטטית בתוספת זיהוי חומר חיובי אופציונלי, בדיקה אולטראסונית (ASTM A388), ובדיקת חודר נוזלים של פנים איטום.

5. תקני מימד:

ASME B16.5 חל באופן שווה על C-276 ועל אוגני פלדת פחמן. עם זאת, אוגני C-276 מצוינים לעתים קרובות עם גימור פנים מוגבה של 125-250 Ra ולא 125-500 Ra האופייני לפלדת פחמן. גימורים חלקים יותר משפרים את איטום האטמים עם PTFE וגרפיט מורחב.

הערה חשובה: ספקים מסוימים מציעים C-276 אוגנים מעובדים מלוח C-276 (ASTM B575). למרות שמקובל עבור שירות בלחץ נמוך{10}לא מקודד, ASME Section VIII Division 1 דורש אוגנים מזויפים (SB-564) עבור דרגת לחץ 150# ומעלה. אוגני הלוחות אינם תואמים לקוד עבור חרירי מיכלי לחץ.

---

2. ש: מהם ההבדלים הקריטיים בין החלקה-על, ​​צוואר ריתוך ואוגנים עיוורים ב-Hastelloy C-276 עבור שירות קורוזיבי חמור?

ת: לבחירת סוג האוגן ב-C-276 יש השלכות משמעותיות על עמידות בפני קורוזיה, חיי עייפות, יכולת בדיקה ועלות. לכל סוג יש יתרונות ומגבלות ברורים בשירות כימי חמור.

1. אוגני צוואר ריתוך (WN):

עיצוב: רכזת מחודדת ארוכה, מעבר מקיר צינור לטבעת אוגן.
ייצור: ריתוך קת יחיד במפרק הצינור-.
NDE: רדיוגרפיה מלאה אפשרית. בחינת UT נגישה.

יתרונות בשירות C-276:

ללא חריצים: מעבר הקדח החלק מבטל אזורים עומדים שבהם מתרכזים כלורידים.

עמידות בפני עייפות: רכזת מחודדת מפיצה מתח כיפוף; חיוני לשירות מחזורי (כורים אצווה, רכיבה תרמית).

יכולת בדיקה: מפרק הריתוך ניתן לבדיקה רדיוגרפית לחלוטין.

ביצועי קורוזיה: אין חריץ פנימי כדי להתחיל בור.

חסרונות:

העלות הגבוהה ביותר: דורש יותר משקל פרזול C-276.

זמן אספקה ​​ארוך יותר.

2. החלק-על אוגנים (SO):

עיצוב: צינור מוכנס לפתח אוגן, פילה מרותך מבפנים ומבחוץ.
ייצור: שני ריתוך פילה.
NDE: בדיקת שטח בלבד (PT/MT). RT לא אפשרי.

יתרונות בשירות C-276:

עלות נמוכה יותר: פחות משקל חישול, יישור קל יותר.

ייצור מהיר יותר.

חסרונות:

סכנת קורוזיה של חריצים: קיים פער בין קצה הצינור לקדח האוגן גם לאחר הריתוך. בשירות כלוריד, חריץ זה מרכז כלורידים ומתחיל בורות.

רגישות לעייפות: לריתוך פילה יש חיי עייפות גרועים תחת עומס מחזורי.

לא מומלץ עבור: חומצה הידרוכלורית, מי ים, היפוכלוריט או כל זרמי תהליך המכילים כלוריד-.

3. אוגנים עיוורים (BL):

עיצוב: פלטה מוצקה עם חורי הברגה, ללא קידוח.
יישום: סגירת קצוות של מערכות צנרת, פתחי מים, יציאות בדיקה.

C-276 שיקולים ספציפיים:

עובי: לפי ASME B16.5, עובי האוגן העיוור גדול משמעותית מצוואר הריתוך. C-276 יקר; אוגנים עיוורים מייצגים עלות חומר גבוהה.

סכנת פיתול: אם מותקן בנקודה נמוכה של רגל מתה-ת, תמלחת C-276 עומדת עלולה ליזום פיתולים למרות ההתנגדות הגבוהה של הסגסוגת לחריצים. עיצוב צריך להימנע מתריסים תחתונים.

4. אוגני מפרק חיק (LJ):

עיצוב: מכלול דו- חלקים: קצה קצה (מרותך לצינור) + אוגן גיבוי רופף (פלדת פחמן או אל חלד).
יישום C-276: קצה העץ הוא C-276; אוגן גיבוי הוא חומר בעל עלות נמוכה יותר (מצופה 316SS או CS).

יתרונות:

הפחתה משמעותית בעלויות: אוגן הגיבוי אינו C-276.

קלות יישור: אוגן מסתובב מפשט את יישור חור הברגים.

חסרונות:

שני חריצים רטובים: למפרק הקצה של הקצה יש חריץ מובנה ברדיוס ההתלקחות.

לא מתאים ל: שירות כלוריד חמור, ואקום מלא או טמפרטורה מחזורית.

המלצת תעשייה:

---

3. ש: אילו חומרי הברגה ואטם תואמים לאוגנים של Hastelloy C-276, ואילו סיכוני קורוזיה גלווניים קיימים?

ת: בחירת חומרי הברגה ואטם עבור אוגני C-276 דורשת התייחסות מדוקדקת של תאימות גלוונית, מניעת חריכה ועמידות כימית. בחירה לא נכונה היא הגורם המוביל לכשל במפרק האוגן.

חומרי הברגה:

1. C-276 Bolting (ASTM B446):

תאימות גלוונית: פוטנציאל זהה; אפס סיכון גלווני.

סיכון התפרצות: חמור. C-276 חוטים דוהים כמעט מיד כשהם הידוק. תרכובת נגד-תפיסה (ללא-נחושת, ללא כלור) היא חובה.

עלות: גבוהה מאוד.

יישום: חיוני עבור אוגנים שקועים בנוזל תהליך או חשופים לאדי כלוריד קשים.

2. 316L ברגי נירוסטה (ASTM A193 Gr. B8M):

תאימות גלוונית: מקובלת. C-276 הוא קתודי ל-316L; ברגים 316L הם האנודה.

קצב קורוזיה: בשירות כלוריד, ברגים בנפח 316 ליטר ייחלדו בצורה מועדפת, אך חתך הברגים- גדול; כישלון בדרך כלל לוקח שנים.

סיכון עז: בינוני; 316L אנטי-עדיין נדרש.

עלות: בינונית.

יישום: הנפוץ ביותר עבור אוגנים ASME B16.5 C-276 בשירות לא טבול.

3. בורג פלדת פחמן (ASTM A193 Gr. B7):

תאימות גלוונית: גרועה. C-276 הוא קתודי מאוד לפלדת פחמן. ברגים B7 יחלדו במהירות באטמוספרות לחות או כלוריות.

ציפוי: נדרש ציפוי אבץ או PTFE; נזקי ציפוי גורמים לקורוזיה מקומית.

לא מומלץ: לכל סביבה קורוזיבית.

4. Monel 400 Bolting (ASTM B164):

תאימות גלוונית: מעולה. פוטנציאל מונל קרוב ל-C-276.

סיכון חריף: בינוני.

עלות: גבוהה, אך נמוכה מ-C-276.

יישום: שירות מי ים, מקרצפים FGD.

חומרי אטם:

אזהרה קריטית - זיהום כלור:

לעולם אל תשתמש בתרכובות נגד-כלור על ברגי אוגן C-276. שאריות כלור ניגרות מהתרכובת, מתמוססות בקונדנסט וגורמות לפיצוח קורוזיה מהיר של C-276 ברגים או רכזות אוגן. השתמש בנחושת-ללא כלור-ללא ניקל-או על בסיס גרפיט נגד התקפים.

גימור פנים אוגן:

תקן: 125–250 Ra (ASME B16.5).

אטמי PTFE: 125–250 Ra אופטימלי. גימורים חלקים יותר (32 Ra) מגבירים את זרימת הקור.

אטמי פצע ספירלה: 125–250 Ra.

גימורים משוננים: לא מומלץ עבור C-276; עלות העיבוד היא גבוהה ואינה נדרשת עבור איטום סגסוגת ניקל.

---

4. ש: מהן הדרישות הספציפיות לטיפול בחום עבור אוגנים מחושלים של Hastelloy C-276 לפי ASTM B564, ומדוע חובה להרגיע מים?

ת: ASTM B564 מחייב פרוטוקולים קפדניים של טיפול בחום עבור אוגנים מחושלים מסוג C-276. כיבוי מים אינו אופציונלי - זה חובה מבחינה מתכתית. אי כיבוי מהיר מספיק הופך את האוגן לרגיש לקורוזיה בין-גרגירית והתפרקות.

מפרט טיפול בחום:

מדוע הרחקת מים היא חובה:

1. הימנעות משלב משקעים:
כאשר C-276 מתקרר באיטיות בטווח הטמפרטורות של 850-550 מעלות, שני שלבים בין-מתכתיים מזיקים משקעים:

µ phase (Ni-Mo-W): מדלדל את המוליבדן והטונגסטן מהמטריצה, יוצר אזורים מקומיים הרגישים להפחתת התקפת חומצה.

שלב P (Ni-Cr-Mo): מדלדל את הכרום, מפחית את ההתנגדות לחומצות מחמצנות ועמידות הבור.

שלבים אלה גם מפרקים את האוגן, ומפחיתים את קשיחות ההשפעה ב-50-70%.

2. משקעי קרביד:
למרות ש-C-276 מכיל פחמן נמוך מאוד (0.01% מקסימום), קירור איטי עדיין מאפשר משקעים של קרבידים M₆C ו-M₂₃C₆ בגבולות התבואה. זה יוצר אזורים מדולדלים בכרום הרגישים לקורוזיה בין-גרגירית.

3. שיקום נכס מכני:
כיבוי מים שומר על התמיסה המוצקה העל-רוויה של מוליבדן, כרום וטונגסטן במטריצת הניקל. זה ממקסם:

עמידות בפני קורוזיה.

גמישות (45% דקות התארכות).

Impact toughness (Charpy V-notch typically >100 J).

דרישות אימות:

אוגנים ASTM B564 חייבים להיות מסופקים עם:

הסמכה לטיפול בחום: טבלת זמן-טמפרטורת המראה את חישול התמיסה וטמפרטורת כניסת המרווה.

דוח בדיקה מכנית: מתיחה, תנובה, התארכות.

בדיקת קשיות: בדרך כלל 85-95 HRB.

בדיקת קורוזיה אופציונלית: ASTM G28 שיטה A (רותח 50% H₂SO₄+Fe₂(SO₄)₃). קצב קורוזיה מקובל<6.0 mm/year.

ההשלכות של טיפול לא נכון בחום:

זיהוי שדה:
אוגני C-276 שטופלו בחום שלא כהלכה עשויים להראות:

תגובה מגנטית: פתרון מלא חישול C-276 אינו מגנטי. משקעים של µ פאזה גורמים לפרומגנטיות חלשה.

מבנה גרגירים הנראה בקלות:-תחריט יתר במהלך הכנת PMI חושף את גבולות הגרגרים המשקעים.

---

5. ש: מהם שיקולי הריתוך והייצור הספציפיים לחיבור אוגני Hastelloy C-276 לצינור C-276?

ת: חיבור אוגני C-276 לצינור C-276 דורש הקפדה על נהלי ריתוך מוסמכים. המפרק-לצינור הוא לעתים קרובות המיקום הלחוץ והרגיש ביותר לקורוזיה במערכת הצנרת.

שיטות הצמדת אוגן:

1. ריתוך קת אוגן צוואר ריתוך:

זוהי השיטה המועדפת לשירות קורוזיבי חמור.

עיצוב משותף:

שפוע: זווית כלול של 37.5 מעלות (ASME B16.25).

פנים שורש: 1.5-2.0 מ"מ.

מרווח שורש: 2.0-3.0 מ"מ.

תהליך ריתוך:

GTAW (TIG): מועדף עבור root ו-hot pass.

SMAW/GMAW: מקובל למעברי מילוי עם חומר מילוי מתאים.

מתכת מילוי:

ERNiCrMo-4 (AWS A5.14) עבור GTAW/GMAW.

ENiCrMo-4 (AWS A5.11) עבור SMAW.

בקרת פרמטרים:

2. החלקה-על ריתוך פילה אוגן:

מקובל רק עבור שירות לא-קריטי, נמוך-כלוריד.

לְעַצֵב:

שני ריתוך פילה: בפנים (צינור OD אל חזית אוגן) ומחוץ (צינור OD לרכזת אוגן).

הכנת רכזת: יש לקדוח את פני האוגן כדי לקבל צינור עם רווח מינימלי (<1.5 mm radial).

לְהִסְתָכֵּן:

מיזוג לא שלם ב--אוגן צינור נפוץ.

החריץ בין קצה הצינור וקדח האוגן נותר בלתי אטום; פעולת קפילרית שואבת נוזל מאכל.

3. אוגני ריתוך שקעים:

לא מומלץ עבור C-276 בשירות קורוזיבי.

לְנַמֵק:

מרווח שקעים (לפי ASME B16.5, 1.5–2.5 מ"מ) יוצר חריץ רגליים מתים- שלא ניתן לנקות או לפסיבי.

קורוזיה של חריצי כלוריד מתחילה במהירות, אפילו ב-C-276, אם החריץ הדוק ועומד.

בעיות ריתוך קריטיות ספציפיות לאוגנים C-276:

1. זיהום:

אוגני C-276 מזוהמים לעתים קרובות בתחמוצת ברזל מתלי טיפול מפלדת פחמן.

דרישה: פני האוגן ושיפועי הריתוך חייבים להיות טחונים נקיים בעזרת גלגלי שוחקים ייעודיים מסוג C-276, ולאחר מכן מסיר שומנים ממס (אצטון או איזופרופיל אלכוהול).

2. בקרת כניסת חום:

רכזות אוגן עבות יותר מקירות צינור. רתכים נוטים להגביר את כניסת החום כדי להשיג חדירה.

Excessive heat input (>2.5 kJ/mm) גורם למשקעים של µ פאזה ברכזת האוגן HAZ.

פתרון: מספר מעברי חום-נמוכים במקום שני מעברי חום גבוהים-.

3. בקרת עיוות:

ל-C-276 מוליכות תרמית נמוכה; חום מצטבר ברכזת האוגן.

אי יישור חור בורג נפוץ לאחר ריתוך.

מניעה: אוגן ריתוך הדבק בארבעה רביעיות עם גב חזק או חיזוק זמני. תנו לאוגן להתקרר עד<50°C between passes.

4. לאחר-בחינת ריתוך:

5. לאחר-טיפול בחום לריתוך:

PWHT אסור עבור חיבורי אוגן C-276.

טמפרטורות הפגת מתח (550-750 מעלות) נופלות ישירות בטווח המשקעים המסוכן עבור µ פאזה וקרבידים. PWHT ישבר את רכזת האוגן ויהרוס עמידות בפני קורוזיה.

אם הפגת מתח היא בלתי נמנעת (למשל, ליציבות מימדית), השיטה המקובלת היחידה היא חישול פתרון מלא ב-1120 מעלות + כיבוי מים. זה מעשי רק לעתים רחוקות עבור סלילים-מיוצרת בשדה.

שיטות עבודה מומלצות בתעשייה:
עבור מערכות צנרת קריטיות C-276, סלילי אוגן שיוצרו במפעל עם חישול מלא לאחר ריתוך אוגן מועדפים מאוד על פני ריתוך שטח של אוגנים.

---
