אילו אפשרויות טיפול בחום זמינות עבור מוטות סגסוגת Hastelloy G-30, וכיצד הם משפיעים על תכונות מכניות ועמידות בפני קורוזיה?

1. מה מגדיר סרגל סגסוגת Hastelloy G-30, ובמה ההרכב שלו שונה מסגסוגות ניקל-כרום-מוליבדן אחרות?

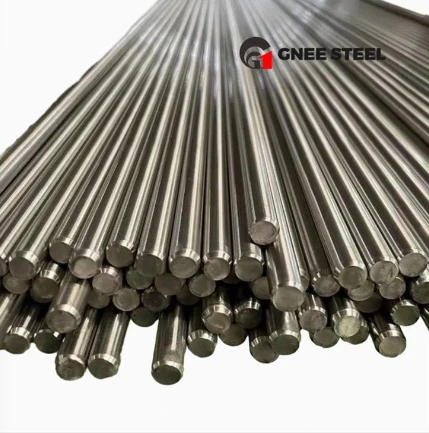

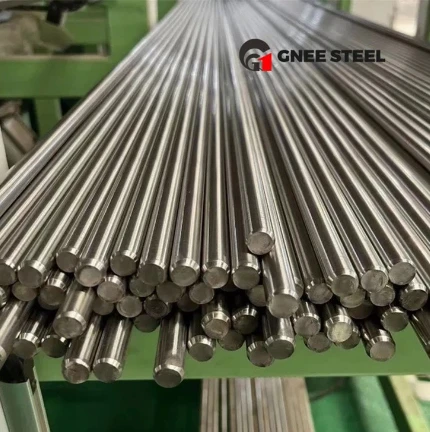

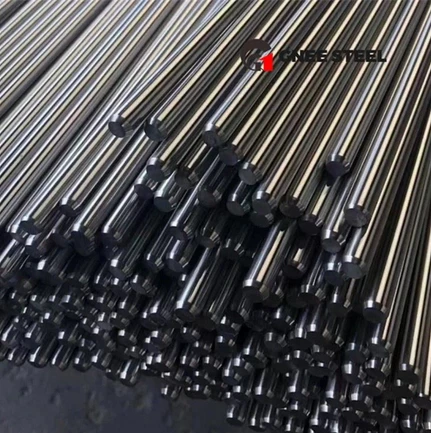

מוט מסגסוגת Hastelloy G-30 הוא מוצר מחושל מוצק של UNS N06030, זמין בחתכים עגולים, מרובעים, מלבניים (שטוחים) או משושה. הוא מיוצר לפי ASTM B581 (מוט, מוט, חוט) ומשמש כחומר הזנה לעיבוד רכיבים, מחברים ואביזרים הדורשים עמידות יוצאת דופן בפני קורוזיה בסביבות כימיות אגרסיביות.

הרכב כימי (לפי ASTM B581):

כיצד G-30 שונה מסגסוגות ניקל אחרות:

מאפיינים עיקריים:

תכולת הכרום הגבוהה ביותר (28-31.5%): מבין סגסוגות הניקל במחלקתו, ל-G-30 יש את רמת הכרום הגבוהה ביותר. זה מספק עמידות יוצאת דופן לחומצות מחמצנות (חנקנית, תערובות חנקתיות/הידרופלואוריות) ולהשפעות החמצון של פלואורידים בחומצה זרחתית בתהליך רטוב.

מוליבדן מאוזן (4-6%): מספק עמידות להפחתת חומצות מבלי לפגוע ביציבות הסגסוגת או בכושר הבד. הרמה המתונה מונעת את בעיות אי-יציבות הפאזה הנראות בסגסוגות עם מוליבדן גבוה יותר.

תוספת נחושת (1-2.4%): משפרת באופן משמעותי את העמידות לחומצה גופרתית, במיוחד בטווחי ריכוז הביניים (40-60%) שבהם סגסוגות רבות מתקשות. זה קריטי בייצור חומצה זרחתית שבה קיימת חומצה גופרתית שיורית.

ייצוב ניוביום (0.3-1.5%): מונע רגישות במהלך ריתוך על ידי יצירת מועדפת של ניוביום קרבידים ולא כרום קרבידים. זה מבטיח שהאזור המושפע מהחום שומר על עמידות מלאה בפני קורוזיה מבלי להידרש לטיפול בחום לאחר הריתוך.

טונגסטן (1.5-4%): משפר את חיזוק התמיסה המוצקה ומשפר את העמידות בפני קורוזיה מקומית בסביבות המכילות כלוריד.

פחמן נמוך (פחות או שווה ל-0.03%): ממזער משקעי קרביד במהלך עיבוד תרמי, ומבטיח עמידות בפני קורוזיה בין-גרעינית.

מדוע ההבדלים הללו חשובים:

ביישומים הכוללים חומצות מעורבות או חומצה זרחתית עם זיהומי פלואוריד, סגסוגות -כרום נמוכות יותר (G-3, 625) עלולות לסבול מהתקפה מואצת. תכולת הכרום הגבוהה של G-30 מספקת את העמידות הדרושה למינים מחמצנים, בעוד מוליבדן, נחושת וטונגסטן מטפלים ברכיבים המצמצמים. איזון זה הופך את G-30 לבחירה המועדפת עבור מניות בר המשמשות ברכיבי מאייד חומצה זרחתית, גבעולים של שסתומים, פירי משאבה ויישומי מחברים בסביבות אלו.

---

2. מהם היישומים העיקריים של ברים מסגסוגת Hastelloy G-30 בתעשיות העיבוד הכימי והדשנים?

מוטות סגסוגת Hastelloy G-30 משרתים פונקציות קריטיות ביישומים הדורשים חוזק גבוה, עמידות בפני קורוזיה וממדים מדויקים. צורת הבר מעובדת בדרך כלל לרכיבים שחייבים לעמוד בסביבות התעשייתיות האגרסיביות ביותר.

תעשיית הדשנים (ייצור חומצה זרחתית):

צירי משאבה ואימפלרים:

פונקציה: הנעת משאבות צנטריפוגליות המזרימות תמיסות חומצה זרחתית במאיידים, מעכלים ומערכות העברה.

סביבה: חומצה זרחתית חמה (50-70% P₂O₅) עם פלואורידים, כלורידים, חומצה גופרתית ומוצקי גבס שוחקים.

למה G-30 מוטות: רכיבים אלה, שעובדו במכונה מבר מוצק, דורשים גם עמידות בפני קורוזיה וגם חוזק מכני. G-30 מספק את השילוב הדרוש תוך התנגדות לשחיקה-קורוזיה ממוצקים.

רכיבי שסתום:

פונקציה: גבעולים, כדורים, מושבים וגופים לשסתומים השולטים בזרימת חומצה זרחתית.

מדוע מוטות G-30: רכיבים אלה, מעובדים לפי סובלנות מדויקת, חייבים לאטום בחוזקה ולפעול באופן אמין לאורך מחזורים רבים. העמידות בפני קורוזיה של G-30 מונעת התפרצות ושומרת על גימור פני השטח.

פירים ולהבי תסיסה:

פונקציה: הנעת אימפלרים של ערבוב בכורי עיכול ומכלי מחזור מאייד.

למה G-30 מוטות: פירים ארוכים המיוצרים ממוט חייבים לעמוד בפני קורוזיה תוך העברת מומנט. החוזק והעמידות בפני קורוזיה של G-30 מבטיחים פעולה אמינה.

מחברים (ברגים, חתיכים, אגוזים):

פונקציה: אבטחת אוגנים, כיסויים ורכיבים פנימיים בשירות קורוזיבי.

למה G-30 מוטות: מחברים עם הברגה המיוצרים במכונה ממוט חייבים לשמור על חוזק וכוח איטום לאורך שנים של שירות. G-30 עמיד בפני חריכת חוטים ופיצוח קורוזיה.

יישומי עיבוד כימי:

רכיבי צמח חומצה גופרתית:

פונקציה: גזעי שסתומים, פירי משאבה ורכיבי מכשור במקררי חומצה, מגדלי ייבוש ומערכות ספיגה.

למה G-30 Bars: עמידות מצוינת לחומצה גופרתית בטווחי ריכוז רחבים.

ציוד כבישה של חומצה חנקתית/הידרופלואורית:

פונקציה: רולים, מובילים ומהדקים בקווי כבישה מנירוסטה.

למה G-30 Bars: אחד החומרים הבודדים שעומדים בתערובות HNO₃/HF; רכיבים מעובדים שומרים על יציבות מימדים.

תהליכי חנקת חומצה מעורבת:

פונקציה: פירי תסיסה, תומכי מדף ומכשור בכורי חנקה.

למה G-30 Bars: מתנגד לתערובות HNO₃/H₂SO4 בעלות חמצון גבוה תוך שמירה על שלמות מכנית.

מערכות הסרת גזי פליטה (FGD):

פונקציה: רכיבי פיות ריסוס, פירי תסיסה ומבני תמיכה במקרצפים.

למה G-30 Bars: עמידות מצוינת בפני כלורידים, פלואורידים וחומצה גופרתית בסביבות סקראב.

יישומים אחרים:

רכיבים טיפוסיים מעובדים מ-G-30 מוטות:

מקרה מבחן: פירי משאבת מאייד חומצה זרחתית

מפעל חומצה זרחתית חווה כשלים תכופים של פירי משאבת נירוסטה 317L בשירות מחזור מאייד. חיי הפיר היו בממוצע 6-8 חודשים, כאשר כשלים מתרחשים עקב בור קורוזיה וסדקי עייפות לאחר מכן במקומות איטום. פירי החלפה שעובדו במכונה מ-Hastelloy G-30 סרגל עגול האריכו את חיי השירות מעבר ל-5 שנים, ללא קורוזיה ניתנת למדידה או חריצים במהלך בדיקות שנתיות. עלות החומר הגבוהה יותר הוחזרה תוך 18 חודשים באמצעות תחזוקה וזמני השבתה מופחתים.

---

3. אילו מאפייני עיבוד ייחודיים למוטות סגסוגת Hastelloy G-30, וכיצד חנויות מייעלות פרמטרים לייצור מוצלח של רכיבים?

עיבוד ברים מסגסוגת Hastelloy G-30 מציג מספר אתגרים בשל החוזק הגבוה של הסגסוגת, קצב התקשות העבודה-והמוליכות התרמית הנמוכה. הבנת מאפיינים אלו חיונית לייצור יעיל וחסכוני של רכיבים מדויקים.

שיקולי התנהגות מהותיים:

חוזק גבוה:

אפילו במצב חישול, ל-G-30 חוזק גבוה יותר מפלדות אל חלד (מינימום תשואה של 35 ksi).

דורש כוחות חיתוך גבוהים יותר והגדרות קשיחות יותר.

התקשות עבודה מהירה:

העבודה מתקשה במהירות במהלך העיבוד.

לאחר התקשות העבודה, המשטח הופך שוחק וקשה לחיתוך.

השלכה: חייב לחתוך מתחת לשכבת העבודה המוקשה-; הימנע מחתכים קלים המשפשפים.

מוליכות תרמית נמוכה:

החום שנוצר באזור החיתוך נשאר מרוכז.

גורם לטמפרטורות גבוהות של קצה הכלים, להאצת בלאי הכלים.

משמעות: דורש קירור יעיל וחומרי כלי-עמידים בפני חום.

צ'יפס גומי:

מייצר שבבים קשיחים וחוטים שיכולים לעטוף את הכלי ואת חומר העבודה.

השלכה: דורש שוברי שבבים ואסטרטגיות בקרת שבבים.

קצה מובנה-(BUE):

חומר יכול לרתך לקצה חיתוך, להשפיע על הגימור ועל חיי הכלי.

השלכה: כלים חדים, מהירויות/הזנות נכונות ונוזלי קירור חיוניים.

אסטרטגיות אופטימיזציה:

בחירת כלי:

פרמטרי חיתוך:

נוזל קירור ושימון:

נוזל קירור הצפה חיוני; מועדף-לחץ גבוה באמצעות-כלי.

השתמש בנוזלי קירור מסיסים במים- עם תוספים EP (לחץ קיצוני).

עבור הקשה והשחלה, שקול תרכובות הקשה מיוחדות (שמנים כלוריים או גופרתיים).

ודא כיסוי מלא של נוזל קירור כדי לשלוט בחום ולשטוף שבבים.

אסטרטגיות נתיב כלים:

שמור על מעורבות מתמדת (כרסום טרכואידיאלי, ניקוי אדפטיבי).

הימנע מהשהות או שפשוף בכל שלב.

כרסום טיפוס העדיף להפחית את התקשות העבודה.

השתמש בכרסום קליפה עבור חריצים עמוקים כדי לשלוט בפינוי שבבים.

מחזיק עבודה:

התקנה קשיחה חיונית למניעת רטט.

השתמש בצ'אקים הידראוליים או מכניים עם אחיזה נכונה.

תמכו במוטות ארוכים עם משענות קבועות או מרכזים.

צמצם למינימום את הסחף כדי להפחית את הפטפוט.

שיקולי גימור פני השטח:

אתגרים ופתרונות נפוצים:

רצף עיבוד של רכיבים קריטיים:

חיספוס: הסר חומר בתפזורת עם הזנות אגרסיביות, השאר 0.020-0.040 אינץ' לגימור.

הפגת מתחים (אופציונלית): לרכיבים מדויקים, שקול חישול הפגת מתחים לאחר חיספוס כדי להרפות את המתחים.

חצי-גימור: מכונה בטווח של 0.005-0.010 אינץ' מממדים סופיים.

גימור: חיתוכים סופיים עם הזנות קלות וכלים חדים לדיוק ממדים וגימור פני השטח.

השחלה/שחזה: פעולות אחרונות בטכניקות מתאימות.

---

4. אילו דרישות בקרת איכות והסמכה חלות על מוטות סגסוגת Hastelloy G-30 ליישומים קריטיים?

מוטות סגסוגת Hastelloy G-30 ליישומי שירות כימיים קריטיים דורשים בקרת איכות קפדנית והסמכה מקיפה כדי להבטיח שלמות החומר, עמידות בפני קורוזיה ואמינות לטווח ארוך. דרישות אלה בדרך כלל עולות על מפרטי ASTM סטנדרטיים.

מפרט שולט:

דרישות אישור חומר:

דוח בדיקת מיל (MTR):

ניתוח כימי מוסמך לכל חום.

אימות תכונה מכנית (מתיחה, תשואה, התארכות).

הסמכה לטיפול בחום (טמפרטורה, זמן, שיטת הרווה).

עקיבות מההמסה ועד לבר מוגמר.

עקיבות חום:

כל פס מסומן במספר חום.

מיפוי של ברים לחום ספציפי נשמר.

זיהוי חומר חיובי (PMI):

נדרש לעתים קרובות עבור יישומים קריטיים.

ודא ציון על כל סרגל (100% בדיקה נפוץ).

קרני רנטגן (XRF) או ספקטרוסקופיה של פליטה אופטית (OES).

אימות הרכב כימי (ASTM B581):

אימות נכס מכני (ASTM B581):

בדיקה לא-הרסנית (NDE):

בדיקת מימד:

דרישות איכות פני השטח:

פגמים לא מותרים: סדקים, סיבובים, תפרים, בורות, שריטות, סימני קוביות.

מקובל: קווי ציור קלים, סימני טיפול קלים (אם בתוך מפרט הגימור).

בדיקה: חזותית תחת תאורה טובה; PT לאזורים קריטיים.

בדיקת קורוזיה (עבור שירות קריטי):

ASTM G28 שיטה א':

מטרה: זיהוי רגישות לקורוזיה בין-גרנולרית.

סביבה: חומצה גופרתית-ברזל רותח (50% H₂SO₄ + סולפט ברזל).

משך: 24 שעות (אופייני).

קבלה: שיעור קורוזיה קטן או שווה ל-0.5 מ"מ לשנה (אופייני;-ספציפי ללקוח).

ASTM G28 שיטה B:

מטרה: הערכת עמידות בפני קורוזיה כללית.

סביבה: חומצה גופרתית רותחת עם סולפט ברזל (יחסים שונים).

בדיקת קורוזיה בהתאמה אישית:

סביבת תהליך מדומה (למשל, חומצה זרחתית עם פלואורידים/כלורידים).

בדיקת קופונים בתהליך בפועל או מדומה.

בדיקות מיוחדות ליישומים קריטיים:

חבילת תיעוד (אופייני לשירות קריטי):

דרישות סימון לפי ASTM B581:

ASTM B581

ציון (UNS N06030)

גודל (קוטר או חתך- × אורך)

מספר חום

שם היצרן או סימן מסחרי

ארץ מוצא

אריזה והגנה:

עטיפה אישית או שרוול פלסטיק עבור סורגים מלוטשים.

מכסי קצה להגנה על קצוות מפני נזק.

עטיפת צרור עם חומר מגן.

ארגז עץ לייצוא או משלוחים קריטיים.

חומר ייבוש עבור יישומים רגישים-ללחות.

הפרדה מפלדת פחמן במהלך אחסון ומשלוח.

קריטריוני קבלה לשירות קריטי:

אין משטח או פגמים פנימיים.

הרכב כימי במסגרת המפרט.

מאפיינים מכניים עומדים במינימום או עולים עליהם.

התאמה לממדים של ASTM B581 או הזמנה של לקוחות.

PMI מאומת (100%).

בדיקת קורוזיה עברה (במידת הצורך).

חבילת תיעוד מלאה מסופקת.

---

5. אילו אפשרויות טיפול בחום קיימות עבור מוטות סגסוגת Hastelloy G-30, וכיצד הם משפיעים על תכונות מכניות ועמידות בפני קורוזיה?

טיפול בחום של מוטות סגסוגת Hastelloy G-30 הוא קריטי להשגת השילוב הרצוי של תכונות מכניות, עמידות בפני קורוזיה ויציבות מיקרו-מבנית. הבנת האפשרויות הללו מאפשרת למעצבים וליוצרים לבחור את התנאי האופטימלי ליישום שלהם.

אפשרויות טיפול בחום:

חישול פתרון (הנפוץ ביותר):

טמפרטורה: 2150 מעלות F (1175 מעלות) ±25 מעלות F.

זמן: 30-60 דקות לכל אינץ' של עובי (מינימום 15 דקות).

קירור: כיבוי מהיר (קירור מים או גז מהיר).

מַטָרָה:

ממיסים קרבידים ופאזות בין-מתכתיות.

השג מיקרו-מבנה אוסטניטי הומוגנית-חד-פאזי.

החזר משיכות לאחר עבודה קרה (ציור, גלגול).

ייעול עמידות בפני קורוזיה.

מאפיינים שהתקבלו:

מתיחה: ~80-95 ksi

תפוקה: ~35-45 ksi

התארכות: 35-45%

קשיות: B85-95

הפגת מתחים:

טמפרטורה: 1600 מעלות F - 1800 מעלות F (870 מעלות - 980 מעלות ).

זמן: 1-4 שעות בהתאם לגודל המדור.

קירור: קירור איטי (תנור או אוויר).

מַטָרָה:

הפחת את הלחצים הנותרים מעבודה קרה או עיבוד שבבי.

שפר את היציבות הממדית במהלך עיבוד מדויק.

זהירות: עלול לזרז קרבידים; לא מומלץ אם עמידות בפני קורוזיה היא קריטית.

מאפיינים שהתקבלו:

חוזק מעט גבוה יותר מאשר חישול.

משיכות מופחתת.

עשוי להיות עמידות בפני קורוזיה מעט נמוכה יותר.

חישול וצויר קר (מזג):

תהליך: ציור קר לאחר חישול תמיסה.

אפקט: מגביר חוזק, מפחית משיכות באמצעות התקשות עבודה.

מזג אוויר זמין:

רבע קשה: עבודה קרה קלה (הפחתה של 5-10%).

חצי קשה: עבודה קרה מתונה (10-20% הפחתה).

Full Hard: עבודה קרה מקסימלית (20-30% הפחתה).

יישומים: היכן שדרוש חוזק גבוה יותר ללא טיפול בחום (מהדקים, פירים).

מאפיינים שהתקבלו:

מתיחה: עד 120-140 ksi

תפוקה: עד 80-100 ksi

התארכות: 10-20% (תלוי במזג)

הזדקנות (התקשות משקעים):

הערה: G-30 אינה סגסוגת הניתנת להתקשות משקעים.

טיפולי הזדקנות (1200 מעלות F-1400 מעלות פרנהייט) עלולים לזרז קרבידים ובין מתכת.

אפקט: עשוי להגביר מעט את החוזק אך מפחית באופן משמעותי את המשיכות ועמידות בפני קורוזיה.

בדרך כלל לא מומלץ אלא אם כן נדרש ונבדק במיוחד.

השפעה על מאפיינים מכניים:

השפעה על עמידות בפני קורוזיה:

שיקולים מיקרו-סטרוקטורליים:

משקעי קרביד:

חשיפה ל-1200 מעלות F-1800 מעלות פרנהייט עלולה לזרז קרבידים (בעיקר M₂₃C₆ ו- M₆C).

ייצוב ניוביום (0.3-1.5%) יוצר בעיקר NbC, ומצמצם את היווצרות כרום קרביד.

פחמן נמוך (פחות או שווה ל-0.03%) מפחית עוד יותר את הסיכון למשקעי קרביד.

גודל גרגר:

טמפרטורת חישול תמיסה וגודל גרגר בקרת זמן.

דגנים עדינים יותר (ASTM 5-7) מועדפים עבור חוזק עייפות ויכולת עיבוד.

גרגר גס יותר עשוי לשפר את עמידות הזחילה (נדרשת לעתים רחוקות עבור G-30).

יציבות שלב:

G-30 יציב מבחינה מתכתית במצב חישול התמיסה.

חשיפה ארוכת טווח- בטמפרטורות גבוהות (1200 מעלות F-1600 מעלות F) עלולה לזרז 少量 שלבים בין-מתכתיים (סיגמא, mu).

For continuous high-temperature service (>800 מעלות פרנהייט), ודא יציבות-לטווח ארוך.

המלצות לטיפול בחום לפי יישום:

אימות טיפול בחום:

הנחיות לטיפול בחום סורגים G-30:

הגן על פני השטח במהלך טיפול בחום (וואקום, אווירה אינרטית או ציפוי מגן).

הימנע מזיהום ממתקני תנורים או אטמוספירה (גופרית, הלוגנים).

מוטות תמיכה למניעת צניחת טמפרטורה (במיוחד סורגים ארוכים ודקים).

הקפידו על כיבוי מהיר כדי למנוע משקעים של קרביד (רצוי כיבוי מים).

נקה לאחר טיפול בחום כדי להסיר כל תחמוצת או שאריות.

אמת את המאפיינים עם בדיקות מתאימות לאחר טיפול בחום.
