1. מהו הערך הספציפי של ציון ASTM B626 עבור צינורות מרותכים של UNS N10276 (Hastelloy C-276), ובאילו יישומים הוא מחליף צינורות ללא תפרים?

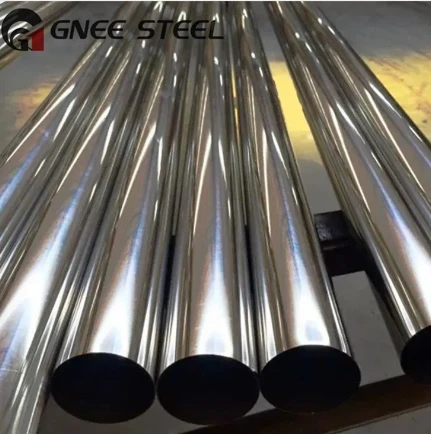

ASTM B626 הוא המפרט הסטנדרטי עבור "צינור מרותך של ניקל וסגסוגת ניקל לשירות קורוזיה כללי". עבור UNS N10276 (Hastelloy C-276), מפרט זה מספק מסגרת מבוקרת ובעלת שלמות- לייצור צינורות באמצעות ריתוך, ומציעה יתרונות משמעותיים בעלות, זמינות גודל ואספקה עבור יישומי לחץ רבים שאינם קריטיים.
הערך המרכזי טמון באיזון של ביצועים וכלכלה. בעוד שפופרת חלקה (ASTM B622) נדרשת לשירותים קריטיים-גבוהים,-גבוהים או עייפות-(כגון, קווים הידראוליים של מטוסים, צינורות עמוקים-בעומק הבור), צינור מרותך תחת ASTM B626 הוא העלות והטווח הטכני המתאים ביותר, כולל בחירה יעילה ויעיל עבור יישומים-.
צנרת תהליך כימי: לקווי העברת לחץ נמוך עד בינוני, פתחי אוורור וקווי מכשירים המטפלים בנוזלים מאכלים.
צינורות מחליף חום וקבלים: במיוחד בעיצובי מעטפת-ו-צינורות שבהם לחץ הצד של הצינור- בינוני, והאיום העיקרי הוא קורוזיה מקירור מים או זרמי תהליך.
ציוד בקרת זיהום: צינורות, חלקים פנימיים ומשטחי ארובה במערכות הסרת גזי פליטה (FGD) ושריפת פסולת.
תרופות ועיבוד מזון: לקווי העברת מוצרים שבהם המשטח הפנימי החלק של הצינור המרותך והמשוך מקובל ונשמר עקיבות מלאה.
ASTM B626 שולט בחומר הבסיס (רצועה/פלטה), תהליך הריתוך, טיפול בחום, בדיקות לא-הרסניות (NDT) ובדיקות הידרוסטטיות, מה שמבטיח שהמפרק המרותך אינו נקודת חולשה. הוא מחליף צינור חלק כאשר פרמטרי התכנון (לחץ, טמפרטורה, מתח מחזורי) נופלים היטב בתוך הלחצים המותרים לבנייה מרותכת, מה שמוביל לחיסכון בעלויות של 20-40% ומשלוח מהיר יותר, במיוחד עבור קטרים גדולים או קירות דקים.
2. כיצד התפר המרותך בצינורות ASTM B626 C-276 משיג עמידות בפני קורוזיה הדומה למתכת האב, ומהם תהליכי הריתוך והריתוך הקריטיים המחייבים?
האתגר המרכזי עבור צינור מרותך C-276 הוא מניעת היווצרות של אזור מושפע חום (HAZ) עם עמידות בפני קורוזיה מושפלת. משפחת ה-"C" של הסגסוגת נוטה למיקרו-הפרדה במהלך ריתוך, כאשר מוליבדן וטונגסטן יכולים להתרכז באזורים בין-דנדריטים, וליצור תאים מיקרו-גלוונים. ASTM B626 מטפל בכך באמצעות בקרות פרוצדורליות קפדניות.
תהליך ריתוך קריטי: התקן מחייב בדרך כלל שימוש בתהליכי ריתוך אוטומטיים ומתמשכים המציעים קלט חום עקבי ונמוך. השניים הנפוצים ביותר הם:
גז אינרטי של טונגסטן (TIG) / ריתוך קשת פלזמה (PAW): משמש לצינורות דופן דקים יותר-בדיוק גבוה. תהליכים אלו מציעים שליטה מצוינת ומייצרים חרוז ריתוך נקי וצר.
אינדוקציה או ריתוך מגע בתדר-גבוה (HF): משמש לנפחי ייצור גבוהים יותר. הריתוך נוצר על ידי לחץ וחום מרוכזים בקצוות, וכתוצאה מכך HAZ צר מאוד.
פוסט חובה-תהליכי ריתוך:
חישול פתרון מלא: זהו השלב הקריטי ביותר. כל הצינור המרותך מחומם לטווח טמפרטורות של 2100-2250 מעלות פרנהייט (1149-1232 מעלות ) ומרווה במהירות (בדרך כלל מרווה מים). חישול זה ממלא שתי תפקידים חיוניים:
הוא -מאחד מחדש את מתכת הריתוך ואת HAZ, ממיס את כל השלבים המופרדים ומפזר- מחדש אלמנטים מתגזרים באופן אחיד.
הוא משחזר את המיקרו-מבנה האוסטניטי החד-פאזי-של הסגסוגת, ומבטל את כל השלבים המשניים המזיקים שעלולים להיווצר.
עבודה קרה ו-חישול מחדש (עבור ריתוך-צינור מצויר): לקבלת הגימור החלק ביותר והתכונות האיזוטרופיות ביותר, ניתן לשאוב (בגודל) את הצינור המרותך והחישול בקור דרך תבנית ולאחר מכן לקבל חישול סופי של תמיסת אור. תהליך זה מעדן את מבנה התבואה ומבטיח שקו הריתוך כמעט בלתי ניתן להבחין ממתכת הבסיס הן במראה והן בביצועים.

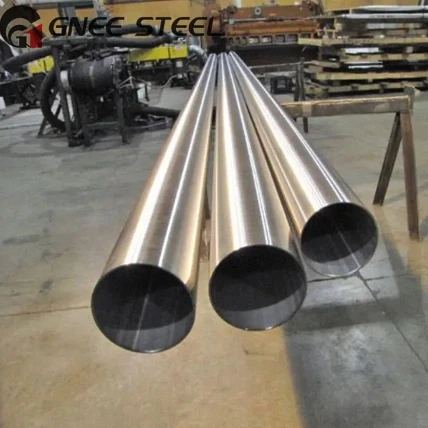

3. עבור מחליף חום של מעטפת-ו-צינור בשירות קירור מי ים עם כלור, מדוע יצוינו צינורות C-276 מרותכים ASTM B626, ואילו אמצעי זהירות בתכנון נחוצים?
מי ים עם כלור הם סביבה "הגרועה ביותר- המשלבת יוני כלוריד (הגורמים לקורוזיה של חריצים/חריצים), חומר מחמצן (היפוכלוריט), ולעתים קרובות פעילות ביולוגית. Hastelloy C-276 היא אחת הסגסוגות הבודדות עם רקורד מוכח כאן, הודות לתכולת המוליבדן הגבוהה שלו (15-17%) וכרום (14.5-16.5%), מה שמקנה לה מספר שווה ערך להתנגדות חריצים (PREN) > 65.
צינורות מרותכים ASTM B626 מצוינים עבור מחליפים כאלה מכיוון:
עלות-יעילות: מעבים גדולים דורשים קילומטרים של צינורות. צינורות מרותכים מציעים חיסכון משמעותי על פני חלק.
קוטר וזמינות קיר: צינורות דקים-דפנות (למשל, 22 BWG) בקטרים גדולים מיוצרים בקלות רבה יותר כצינורות מרותכים, מה שמייעל את יעילות העברת החום.
ביצועים מוכחים: כאשר מיוצרים לפי ASTM B626 עם חישול פתרון מלא, הצינור מפגין עמידות שווה בפני קורוזיה וקורוזיה של חריצים בריתוך כמו במתכת האב.
אמצעי זהירות חיוניים בעיצוב:
חיבורי צינור-ל-שפופרת: יש לבדוק בקפידה את הקצוות של הצינור המרותך שיורחב או ירתך לתוך יריעת הצינור. יש לכוון את תפר הריתוך כדי להימנע ממיקום בנקודת הלחץ הגבוה ביותר של ההתפשטות.
עובי קיר מינימלי: תוספת קורוזיה נדיבה היא סטנדרטית. אפילו עם קצב הקורוזיה הנמוך של C-276, עובי דופן מינימלי (לדוגמה, 0.028 אינץ' או 0.7 מ"מ) מצוין לעתים קרובות כדי לקחת בחשבון קורוזיה כללית-לטווח ארוך ובקצב נמוך וניקויים מדי פעם.
מהירות מים: שמור על מהירויות מים עיצוביות מעל 1.5 מ"ש (5 רגל/שניה) כדי למזער את הזיהום הביולוגי וקורוזיה מתחת ל-משקע, אך מתחת ל-3 מ"ש לשנייה (10 רגל/שנייה) כדי למנוע קורוזיה-שחיקה.
תוספת מפרט: הזמנת הרכש צריכה להפעיל במפורש בדיקות הידרוסטטיות, בדיקת זרם מערבולת (ECT) באורך מלא ואישור חישול פתרון כדי להבטיח עמידה בפרשנות המחמירה ביותר של ASTM B626.
4. מהן הדרישות העיקריות של בדיקות לא-הרסניות (NDT) ואבטחת איכות ב-ASTM B626 כדי להבטיח את שלמות התפר המרותך?
ASTM B626 משלב משטר NDT רב-שכבתי כדי להבטיח שהצינור המרותך נקי מפגמים שעלולים לסכן את חיי השירות.
שיטות NDT חובה:
בדיקת זרם מערבולת (ECT): זוהי השיטה העיקרית-מהירה לבדיקה של 100%. הוא מזהה פגמים אורכיים כגון חוסר איחוי, סדקים וחורי פינים- בתפר הריתוך ובמתכת הבסיס. הצינור מועבר דרך בדיקה דיפרנציאלית של זרם מערבולת, וכל אי רציפות אלקטרומגנטית מאותתת על פגם פוטנציאלי.
בדיקת לחץ הידרוסטטית או פניאומטית: כל אורך של צינור נבדק בלחץ לרמת מתח המוגדרת על ידי נוסחה בתקן (בדרך כלל יוצר מתח חישוק של 50-70% מחוזק התפוקה המינימלי). זה מאמת את תקינות הלחץ הכוללת של הצינור, כולל תפר הריתוך.
דרישות משלימות ונפוצות:
בדיקת חודר צבע (PT) או בדיקת רנטגן (RT): לעתים קרובות צוין על ידי הרוכש עבור תפר הריתוך, במיוחד עבור קירות עבים יותר או יישומים קריטיים. PT מצוין עבור פגמי שבירת משטח-, בעוד ש-RT מספק בדיקה נפחית של הריתוך.
בדיקה חזותית: כל המשטח החיצוני והפנימי (באמצעות בורסקופ לקטרים קטנים יותר) נבדק לאחידות, שינוי צבע וגימור פני השטח.
הסמכה ועקיבות: היצרן חייב לספק דוח בדיקת חומר (MTR) העוקב אחר החומר לחום נמס, מאשר כימיה, מפרט את פרמטרי הריתוך והחישול ומתעד את כל ה-NDT ותוצאות הבדיקה. זה לא ניתן- למשא ומתן עבור QA/QC בתעשיות בפיקוח.
5. בהקשר של סגסוגות מתחרות, מתי מוצדק מבחינה טכנית וכלכלית לציין צינור מרותך ASTM B626 C-276 על פני נירוסטה דופלקסית בעלות נמוכה יותר או סגסוגות ניקל בעלות גבוהה יותר כמו C-22?
הבחירה מונעת על ידי קורוזיביות ספציפית של הסביבה, המוגדרת לרוב על ידי טמפרטורה, ריכוז כלוריד, pH ונוכחות של חומרי חמצון.
לעומת פלדות אל חלד דופלקס/סופר דופלקס (למשל, 2205, 2507): עלותם נמוכה משמעותית.
Specify C-276 when: Chloride levels are very high (>10,000 ppm), הטמפרטורות עולות על ~60 מעלות (140 מעלות F), או שקיימים חומרי חמצון (Fe³⁺, Cu²⁺, Cl₂). פלדות דופלקס מסתכנות בפיצוח קורוזיה של כלוריד (SCC) ובבור מואץ בתנאים אלה. החסינות של C-276 בפני כלוריד-SCC ו-PREN גבוה יותר מצדיקות את העלות שלו כדי למנוע כשל קטסטרופלי.
לעומת Hastelloy C-22 (UNS N06022): C-22 הוא גרסה עדכנית יותר, מעט יותר סגסוגת (Cr, Mo, W גבוה יותר) ובדרך כלל עמידה יותר בפני קורוזיה, אך היא מגיעה בפרמיה של 15-30% על פני C-276.
ציין C-276 כאשר: הסביבה מובנת היטב ובתוך נתוני הביצועים הנרחבים שפורסמו של C-276. ל-C-276 יש רקורד של 50+ שנים של הצלחה בחומצה גופרתית, מי ים עם כלור ו-FGD scrubbers. זה החומר השמרני והמבחן.
ציין C-22 כאשר: מתמודד עם חומצות מעורבות חמורות ביותר (למשל, HCl + חומרי חמצון), טמפרטורות גבוהות יותר, או כאשר עמידות מקסימלית בפני קורוזיה מקומית היא קריטריון התכנון העליון ללא מקום לטעויות. עבור רוב היישומים הסטנדרטיים המוגדרים בהנחיות שברון/פיליפסאוֹISO 21457בסטנדרטים, C-276 הוא הבחירה המוכחת והאופטימלית מבחינה כלכלית.
לפיכך, צינור מרותך ASTM B626 C-276 יושב ב"סוויט ספוט" אסטרטגי: זהו הפתרון המהונדס והיעיל עבור שירותי קורוזיה חמורים אשר חורגים סופית מהגבולות של פלדות אל-חלד, אך אינם דורשים את ההתנגדות האולטימטיבית (וכל הסוג היקרים יותר) בפני קורוזיה.
