אילו דרישות בקרת איכות ובדיקה ספציפיות למפחיתי Hastelloy B עבור יישומי שירות כימיים קריטיים?

1. מהן שיטות הייצור העיקריות למפחיתי Hastelloy B, וכיצד נבדלות תצורות קונצנטריות ואקסצנטריות בייצורן וביישום שלהן?

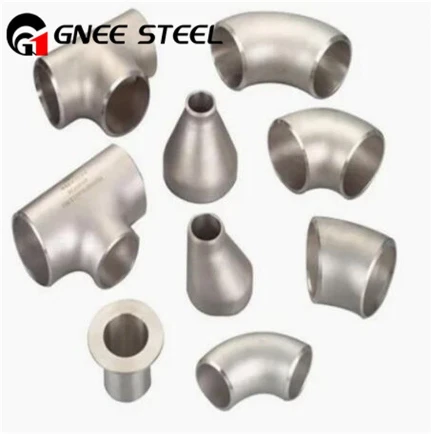

מצמצמים של Hastelloy B הם אביזרים שנועדו לחבר צינורות בקטרים ​​שונים, המאפשרים שינויים בחתך -הזרימה. הם מיוצרים בתהליכים שונים וזמינים בשתי תצורות עיקריות: קונצנטרית ואקסצנטרית.

שיטות ייצור:

גיבוש חם (בנייה מחושלת/חלקה):

תהליך: צינור ריק או חלול מזויף בקוטר גדול יותר מחומם (בדרך כלל ל-1800°F-2100°F) ונלחץ או נמשך דרך תבנית מצמצמת כדי להקטין את הקוטר לגודל הקטן יותר. זה מבוצע על מכבש הידראולי באמצעות קוביות מפולחות או על ידי פרזול סיבובי.

יתרונות:

מייצר רכיב ללא תפרים-ללא ריתוך עם מבנה גרגר הומוגני.

בקרת עובי דופן מעולה ושלמות החומר.

אין תפרי ריתוך אורכיים שעלולים להיות פגיעים לקורוזיה.

מגבלות: מוגבל ליחסי גודל מסוימים ולמידות כוללות; דורש כלי עבודה מיוחדים.

יישום: מועדף עבור שירות כימי קריטי, מערכות- בלחץ גבוה, ובמקומות שבהם נדרשת עמידות מרבית בפני קורוזיה.

ייצור לוחות (בנייה מרותכת):

תהליך: צלחת שטוחה או יריעה מגולגלת למקטעים חרוטיים ומרותכים לאורך. ניתן לרתך מספר חלקים זה לזה להקטנת גודל גדול או קטרים ​​גדולים.

יתרונות:

חסכוני לקטרים ​​גדולים או לגדלים לא-סטנדרטיים.

יכול להכיל כמעט כל שילוב מידות.

מגבלות:

תפרי ריתוך יוצרים פגיעות פוטנציאלית לקורוזיה.

אזורים מושפעי חום-(HAZ) עלולים להפוך לרגישים אם לא מטופלים בחום כראוי.

דורש חישול של פתרון ריתוך לאחר- כדי לשחזר עמידות בפני קורוזיה.

יישום: צנרת בקוטר גדול, שירותי-לחץ נמוך, שבהם אפשרויות חלקות אינן זמינות.

יצירה קרה (קוטרים קטנים):

תהליך: הצינור נמשך בקור או מעופף כדי להשיג הפחתת קוטר.

יתרונות: חסכוני למידות קטנות; גימור משטח טוב.

מגבלות: מתרחשת התקשות בעבודה; דורש חישול הפגת מתח.

מפחיתים קונצנטריים לעומת אקסצנטריים:

הנחיות ליישום:

---

2. כיצד העיצוב והבחירה של מפחיתי Hastelloy B משפיעים על מאפייני הזרימה, ירידת הלחץ ושחיקה-על סיכון קורוזיה בהפחתת שירות החומצה?

מפחיתים מציגים שינויים במהירות ובכיוון הזרימה שיכולים להשפיע באופן משמעותי על ביצועי המערכת ועל אורך החיים, במיוחד בשירותים קורוזיביים שבהם מצויין Hastelloy B.

שיקולי מהירות זרימה:

הגדלת מהירות:

ככל שהקוטר יורד, המהירות גדלה בהתאם למשוואת המשכיות: A1V1=A2V2A1V1=A2V2

דוגמה: הפחתה מ-6 אינץ' ל-3 אינץ' מגבירה את המהירות בגורם 4 (יחס שטח בריבוע).

מהירויות גבוהות יכולות להאיץ את השחיקה-, במיוחד אם קיימים מוצקים.

שיפוע מהירות:

במפחיתים קונצנטריים, המהירות עולה באופן אחיד סביב ההיקף.

במפחיתים אקסצנטריים, התפלגות המהירות הופכת לא-סימטרית, מה שעלול ליצור מהירויות מקומיות גבוהות יותר במקומות ספציפיים.

מאפייני נפילת לחץ:

מנגנוני הפסד:

הפסדי חיכוך: חיכוך נוסף בקיר דרך קטע מחודד.

שינוי מומנטום: האצת הנוזל דורשת אנרגיית לחץ.

הפרדה ומחזור: מעברים מעוצבים בצורה גרועה עלולים לגרום להפרדת זרימה, ולהגדיל את ההפסדים.

חישוב ירידת לחץ:

ΔP=K×ρ(V22−V12)2ΔP=K×2ρ(V22−V12)

כאשר K תלוי בזווית המפחית ובגיאומטריה.

מקדמי הפסד אופייניים:

שחיקה-סיכון קורוזיה:

מיקומים פגיעים:

במורד הזרם של המפחית: אזור במהירות גבוהה מיד לאחר המעבר.

חתך מתחדד: האצת הזרימה יוצרת מתח גזירה גבוה על הקירות.

צד שטוח אקסצנטרי: פוטנציאל להפרדת זרימה ומחזור.

גורמי סיכון:

מהירות: הסיכון עולה באופן אקספוננציאלי עם המהירות.

תכולת מוצקים: אפילו כמויות קטנות של מוצקים מגדילות באופן דרמטי את השחיקה.

זווית מפחיתה: מעברים פתאומיים יוצרים מערבולות ומחזוריות מחדש.

גימור פני השטח: משטחים מחוספסים מאיצים שחיקה ותחילת קורוזיה.

אסטרטגיות עיצוב כדי למזער סיכונים:

מעברים הדרגתיים:

ציין אורכי מתחדדים ארוכים (זווית כלולה ≤ 15°-20°) עבור שירות חמור.

הימנע מפטמות (מעברים פתאומיים) במקומות קריטיים.

מגבלות מהירות:

עיצוב למהירויות יציאה שמרניות (≤ 3-5 מ"ש לנוזלים, ≤ 20-30 מ"ש לגזים).

שקול את מגבלות מהירות השחיקה אם קיימים מוצקים.

שיקולים מהותיים:

ציין לוח זמנים כבד יותר עבור מפחית וצנרת במורד הזרם (הקצבה קורוזיה).

שקול חישול פתרון מלא כדי להבטיח עמידות אופטימלית בפני קורוזיה.

התמצאות (מפחיתים אקסצנטריים):

שירות נוזלים: שטוח בתחתית לניקוז מלא.

שירות גז: שטוח מלמעלה כדי למנוע עצירת נוזלים ולכידת אדים.

יניקה של משאבה: כיוון נכון לשמירה על NPSH ומניעת סחף אוויר.

גימור פני השטח:

ציין גימור פנימי חלק (125-250 מיקרו אינץ') כדי למזער את ההפרעות ואת התחלת השחיקה.

ליטוש אלקטרו לשירותים-קריטיים במיוחד.

בדיקה וניטור:

התמקד בניטור עובי UT ביציאת המפחית ובצנרת במורד הזרם.

שקול מרווחי בדיקה תכופים יותר עבור מפחיתים בשירות חמור.

---

3. אילו שיקולי קורוזיה מיוחדים חלים על מפחיתי Hastelloy B, במיוחד לגבי-זרימה מואצת של קורוזיה והשפעות גלווניות במעבר הקוטר?

מפחיתים מציגים אתגרי קורוזיה ייחודיים בשל הגיאומטריה שלהם והפרעות הזרימה שהם יוצרים. הבנת מנגנונים אלו חיונית לשירות אמין בהפחתת סביבות חומצה.

זרימה-קורוזיה מואצת (FAC) במפחיתים:

מַנגָנוֹן:

כאשר הנוזל מאיץ דרך הקטע המחודד, קצבי העברת המסה גדלים.

מהירות גבוהה יותר ביציאה משפרת את ההובלה של מינים קורוזיביים אל פני המתכת והסרה של מוצרי קורוזיה.

סרט מגן עלול להיות דק יותר או יציב פחות, ולהאיץ את אובדן המתכות.

מיקומים פגיעים:

חתך מתחדד: התאוצה הגבוהה ביותר, העברת מסה מקסימלית.

אזור מוצא: מהירות גבוהה מתמשכת במורד הזרם.

צד שטוח אקסצנטרי: פוטנציאל להפרדת זרימה ומערבולות מחזור.

תוֹפָעָה:

דילול חלק ואחיד מרוכז במפחית ובצנרת מיידית במורד הזרם.

עשוי להופיע כאובדן מתכת "מפוסל" בעקבות ייעול זרימה.

מערבולות-קורוזיה הנגרמת:

מַנגָנוֹן:

מעברים פתאומיים או גיאומטריה לקויה יוצרים מערבולות.

מערבולות סוערות יוצרות מתח גזירה משתנה בקיר.

ערבוב משופר מגביר את שיעורי הקורוזיה.

מיקומים פגיעים:

במורד הזרם של מעברים פתאומיים (פטמות ספיגה).

בתפרי ריתוך או אי סדרים במשטח.

בצד שטוח אקסצנטרי אם מתרחשת הפרדת זרימה.

שיקולים גלווניים:

אותו חומר:

מפחית Hastelloy B מחובר לצינור Hastelloy B: אין חשש גלווני (אותה סגסוגת).

חומרים לא דומים (הימנע אם אפשר):

אם המפחית חייב לחבר סגסוגות שונות (למשל, Hastelloy B לנירוסטה):

שטח פנים גדול יותר של חומר פחות אצילי מאיץ קורוזיה.

שקול בידוד דיאלקטרי (אטמים מבודדים, שרוולי ברגים, דסקיות).

ודא ששני החומרים תואמים לסביבת התהליך.

אפקט יחס שטח:

גיאומטריה מפחיתה יוצרת שטחי פנים שונים החשופים לאלקטרוליט.

אזור אנודי קטן (פחות אצילי) בשילוב עם שטח קתודי גדול (אצילי יותר) מאיץ קורוזיה אנודית.

סכנת קורוזיה של חרקים:

אתרי סדקים פוטנציאליים:

פני האוגן בחיבורי המפחית (אם אטומים).

חיבורי ריתוך שקעים (אם רלוונטי).

תחת פיקדונות אם מוצקים מצטברים בנקודות נמוכות.

הֲקָלָה:

הקפידו על בחירת חזית אוגן נכונה ואטם.

הימנע מחיבורי ריתוך שקעים בסביבות קורוזיה חמורות.

עיצוב לניקוז מלא (מצמצמים אקסצנטריים עם שטוח בתחתית).

אסטרטגיות הפחתה:

שלב העיצוב:

ציין התחדדות הדרגתית (זווית כלולה ≤ 15°) כדי למזער הפרעות בזרימה.

השתמש במפחיתים קונצנטריים במידת האפשר לזרימה סימטרית.

שמור על מהירויות שמרניות (≤ 3 m/s עבור נוזלים בשירות חמור).

בחירת חומרים:

ודא טיפול חום מתאים (תמיסה חישול) לעמידות אופטימלית בפני קורוזיה.

שקול קיר כבד יותר עבור קצבת קורוזיה.

איכות ייצור:

ודא גימור משטח פנימי חלק.

הסר כתמי ריתוך וסימני שחיקה.

ודא טיפול חום מתאים לאחר כל היווצרות חם.

בְּדִיקָה:

התמקד בניטור UT ביציאת מפחית ובצנרת במורד הזרם.

בדוק אם יש דפוסי דילול מקומיים, חריצים או שחיקה.

---

4. כיצד מתייחס דירוג הלחץ של מפחיתי Hastelloy B לצינור המחבר, ואילו שיקולים מיוחדים חלים כאשר עובי דופן המפחית שונה מלוחות הזמנים הסטנדרטיים של הצינור?

הבנת יחסי דירוג הלחץ בין מפחיתים וצינור חיבור חיונית לתכנון מערכת בטוח. מפחיתים חייבים לשמור על שלמות הלחץ תוך התאמה לשינויים בגיאומטריה.

בסיס דירוג לחץ:

ASME B16.9 (אביזרי ריתוך-מתוצרת במפעל-:

מפחיתים המיוצרים ל-ASME B16.9 מתוכננים לקבל דירוג לחץ שווה ערך לצינור חלק מאותו חומר ולוח זמנים.

התקן דורש שעובי דופן מינימלי בכל נקודה יהיה לפחות 87.5% מקיר הצינור הנומינלי (עבור רוב לוחות הזמנים).

לחץ-דירוגי טמפרטורה:

מפחיתים שואבים את דירוגי טמפרטורת הלחץ- שלהם ממפרט החומר (ASTM B564 עבור פרזול) ומדרגות הלחץ ASME B16.5/B16.9.

עבור חומר וטמפרטורה נתונים, הלחץ המותר נקבע לפי החלש מבין שני הקצוות או קטע המעבר.

שיקולי עובי קיר:

דרישות עובי קצה:

קצה גדול חייב להתאים לעובי הדופן של הצינור הגדול יותר.

קצה קטן חייב להתאים לעובי הדופן של הצינור הקטן יותר.

עובי קטע המעבר חייב להתאים ללחץ פנימי.

תאימות ללוח זמנים:

השפעות היווצרות:

במהלך יצירה חמה, עובי הדופן עשוי להשתנות לאורך המתח.

Extrados (מחוץ למקביל לכיפוף) עשוי להידלדל; intrados עשוי להתעבות.

הקיר המינימלי מתרחש בדרך כלל בקצה הקטן או לאורך ההתחדד.

חישוב דירוג לחץ:

עבור מפחית במערכת צנרת, הלחץ המרבי המותר נקבע על ידי:

Pmax=min⁡(Plarge end,Psmall end,Ptransition)Pmax=min(Plarge end,Psmall end,Ptransition)

כאשר כל P מחושב על סמך עובי הדופן המינימלי באותו מיקום ולחץ החומר המותר בטמפרטורה.

שיקולים מיוחדים:

חוזק מקטע מעבר:

יש לבדוק את תקינות הלחץ במעבר החרוטי.

עבור קירות דקים או יחסי קוטר גדולים, ייתכן שיידרש חיזוק.

סיום הכנה:

קצוות ריתוך קת- חייבים להיות משופעים לפי ASME B16.25.

ודא שעובי הקצה תואם לצינור התואם להתאמה נכונה של ריתוך-.

אימות לחץ עיצובי:

עבור מפחיתים סטנדרטיים (ASME B16.9), דירוג הלחץ מקובל בדרך כלל עבור חיבורי לוח זמנים זהים.

עבור גדלים לא-סטנדרטיים, לוחות זמנים או שירות חמור, אמת על ידי חישוב לפי ASME B31.3 (קוד צנרת תהליך).

קצבת קורוזיה:

אם נדרשת קצבת קורוזיה, ציין לוח זמנים כבד יותר (למשל, Sch 80 במקום Sch 40).

ודא כי הקיר המינימלי לאחר קצבת קורוזיה עולה על דרישות עיצוב הלחץ.

בדיקה הידרוסטטית:

לחץ הידרו-בדיקת מערכת מבוסס על הרכיב החלש ביותר (לעיתים קרובות המפחית או צינור קטן יותר).

ודא שהמפחית יכול לעמוד בלחץ בדיקה מבלי להיכנע.

דוגמה לחישוב (מחשה):

עבור Hastelloy B ב-500°F עם מתח מותר S=25 ksi:

6 אינץ' Sch 40 צינור (OD=6.625", t=0.280"): P=2St/D=2×25000×0.280/6.625=2113 psi

4 אינץ' Sch 40 צינור (OD=4.500", t=0.237"): P=2×25000×0.237/4.500=2633 psi

מערכת מוגבלת על ידי צינור גדול יותר (6 אינץ'): 2113 psi

המפחית חייב לשמור על דירוג לחץ זה לפחות בכל הנקודות.

---

5. אילו דרישות בקרת איכות ובדיקה ספציפיות למפחיתי Hastelloy B ליישומי שירות כימיים קריטיים?

מפחיתים לשירות קריטי דורשים בדיקה ובקרת איכות משופרים מעבר לאביזרים מסחריים סטנדרטיים. דרישות אלה עוסקות בפגיעויות הייחודיות של רכיבים מחודדים, מעוצבים בסביבות קורוזיביות.

אימות חומר:

ניתוח כימי:

דוח מבחן טחנה מוסמך (MTR) עבור כל חום של חומר.

ודא תאימות UNS N10665: Mo 26-30%, Fe ≤2%, Cr ≤1%.

זיהוי חומר חיובי (PMI) על כל מפחית (100% בדיקה).

מאפיינים מכניים:

אימות מתיחה, תפוקה, התארכות לפי דרישות ASTM B564.

בדיקת קשיות להבטחת אחידות וטיפול חום מתאים.

אימות טיפול בחום:

הצהרה מאושרת של חישול תמיסה (מינימום 2050 מעלות צלזיוס, כיבוי מהיר).

תרשימי תנור למחזורי טיפול בחום.

בדיקת קורוזיה לפי ASTM G28 שיטה A עבור שירות קריטי (יעד ≤0.5 מ"מ לשנה).

בדיקת מימד:

בדיקה לא-הרסנית (NDE):

בדיקת חדירה נוזלית (PT) לפי ASTM E165:

יישום: 100% משטח חיצוני, משטחים פנימיים נגישים.

פגמים ממוקדים: סדקים על פני השטח, הקפות, תפרים, פגמי פרזול.

תחומים קריטיים: חתך מתחדד (מתח גבוה), קצוות ריתוך, מעברים.

בדיקות אולטרסאונד (UT) לפי ASTM A388:

יישום: מפחיתי קיר עבים-, שירות קריטי.

פגמים ממוקדים: למינציות פנימיות, תכלילים, חללים.

סריקה: סריקה נפחית מלאה של גוף המפחית, תוך התמקדות בקטע מחודד.

בדיקת רנטגן (RT) לפי ASTM E94:

יישום: מפחיתי בנייה מרותכים.

פגמים ממוקדים: פגמי ריתוך, חוסר איחוי, נקבוביות.

קבלה: לפי ASME B16.34 או מפרט לקוח.

בדיקת אדי הנוכחי (ET):

יישום: קוטר קטן, מפחיתי קיר דקים-.

פגמים ממוקדים: פגמים פני השטח וקרובים- לפני השטח.

בדיקות מיוחדות:

פרופיל עובי קיר:

מיפוי UT שיטתי לאורך המתחם ומסביב להיקף.

זהה ותעד את מיקום עובי הדופן המינימלי.

ודא שהקיר המינימלי עומד בדרישות עיצוב הלחץ בתוספת קצבת קורוזיה.

מיפוי קשיות:

בדוק אם יש נקודות קשות המעידות על חישול לא מספק או לא{0}}אחיד.

השווה בין מיקומים שונים (קצוות לעומת התחדדות).

בדיקת פריט:

ודא תכולת פריט נמוכה (Hastelloy B צריך להיות אוסטניטי לחלוטין).

חודר צבע פנימי (אם נגיש):

למקטיני קוטר גדול, בדוק את המשטח הפנימי לאיתור פגמים.

בדיקה הידרוסטטית (אופציונלי):

מפחית בודד עשוי להיבדק בלחץ כדי לאמת תקינות.

לחץ בדיקה בדרך כלל 1.5× לחץ עיצובי.

דרישות תיעוד:

דרישות סימון לפי ASME B16.9:

שם היצרן או סימן מסחרי

ייעוד חומר (למשל, Hastelloy B-2, UNS N10665)

לוח זמנים (למשל, Sch 40S)

גודל (למשל, 6 אינץ' × 4 אינץ'

סוג (CONC או ECC, עם כיוון אם אקסצנטרי)

מספר חום או קוד מעקב

קריטריוני קבלה לשירות קריטי:

ללא סדקים, הקפות או תפרים (דחיית PT).

קיר מינימום ≥ 87.5% מהנומינלי (לעתים קרובות מחמיר יותר: 90-95% עבור קריטי).

פרופיל עובי דופן מתועד ומאושר.

שיעור קורוזיה ≤ 0.5 מ"מ לשנה לכל ASTM G28.

עקיבות מלאה מחום ועד התאמה גמורה.

כל דוחות ה-NDE אושרו ונבדקו על ידי צוות מוסמך.

אימות PMI הושלם ותועד.
