1. מהם תקני הייצור והמפרטים העיקריים השולטים על אוגני Hastelloy B, וכיצד הם מבטיחים תאימות ממדי על פני מערכות צנרת שונות?
אוגני Hastelloy B מיוצרים לפי תקנים בינלאומיים מחמירים המבטיחים החלפה ממדי, שלמות לחץ ועקיבות חומרים. הבנת התקנים הללו חיונית למפרט ורכש נאותים.
תקני ייצור ראשיים:
ASME B16.5 (אוגני צינור ואביזרי אוגן):
זהו התקן הממד העיקרי עבור אוגנים בגודל צינור נומינלי של עד 24 אינץ' (NPS). הוא מפרט:
סובלנות ממדים: קוטר חיצוני, קוטר עיגול הברגים, גודל חור הבריח, מידות הרכזת ועובי הפנים.
לחץ-דירוגי טמפרטורה: לחצי עבודה מותרים בטמפרטורות שונות עבור חומרי אוגן וסוגים שונים.
גימורי פנים: גימורים משוננים סטנדרטיים לפנים מורמות.
דרישות סימון: סימון נדרש לזיהוי ועקיבות.
אוגנים של Hastelloy B המיוצרים לפי ASME B16.5 ניתנים להחלפה במידות עם אוגנים באותו גודל ובאותו מעמד מכל יצרן אחר תואם.
ASME B16.47 (אוגני פלדה בקוטר גדול):
עבור אוגנים גדולים מ-24 אינץ' NPS (עד 60"), תקן זה קובע מידות ודירוגי לחץ. הוא כולל שתי סדרות:
סדרה A (MSS SP-44): אוגני OD גדולים כבדים.
סדרה B (API 605): משקל קל יותר, אוגני OD קטנים יותר.
הבחירה בין סדרות A ו-B תלויה בשטח פנוי, בדרישות הלחץ בצנרת ובתאימות רכיבי ההזדווגות.
מפרט חומר: ASTM B564 (פרזול סגסוגת ניקל):
זהו מפרט החומר עבור אוגני Hastelloy B מזויפים. הוא שולט:
הרכב כימי: אימות של כימיה של UNS N10665 (Hastelloy B-2).
מאפיינים מכניים: חוזק מתיחה מינימלי, חוזק תנובה והתארכות.
טיפול בחום: דרישות חישול תמיסה (מינימום 2050 מעלות צלזיוס, כיבוי מהיר).
איכות פרזול: תקינות פנימית וחופש מפגמים.
דגימה ובדיקה: דרישות לדגימות בדיקה ותדירות הבדיקה.
שיעורי דירוג לחץ:
אוגנים מיוצרים בדרגות לחץ סטנדרטיות: 150, 300, 400, 600, 900, 1500 ו-2500.
למעמדים גבוהים יותר יש קירות עבים יותר, ODs גדולים יותר ויותר חורי ברגים כדי להכיל לחצים גבוהים יותר.
הבטחת תאימות ממדית:
השילוב של תקני ASME B16.5 (ממדי) ו-ASTM B564 (חומר) מבטיח שאוגן Hastelloy B מכל יצרן מוסמך:
הברג ישירות לאוגן מתאם באותו גודל ומעמד.
יש את הממדים הנכונים של משטח הישיבה של האטם.
עמוד בדירוג טמפרטורת-הלחץ הנדרש עבור החומר.
לספק עקיבות חומר מלאה בחזרה לחום המקורי.
סטנדרטיזציה זו הינה קריטית לתחזוקה, תיקונים והרחבות של מערכות צנרת קיימות, המאפשרת שימוש ברכיבים ממקורות שונים להחלפה.
2. אילו סוגי ציפויי אוגן זמינים עבור אוגנים מסוג Hastelloy B, וכיצד משפיעה בחירת הציפוי על בחירת האטמים וביצועי האיטום בשירות קורוזיבי?
האוגן הפונה ל-משטח האיטום-הוא אלמנט עיצובי קריטי שמשפיע ישירות על שלמות המפרק, במיוחד בשירות כימי אגרסיבי שבו מצויין בדרך כלל Hastelloy B.
סוגי ציפוי אוגן נפוצים:
פנים מורמות (RF):
תיאור: משטח עגול מוגבה (בדרך כלל בגובה 1/16 אינץ' עבור Class 150-300, 1/4 אינץ' גבוה עבור Class 400-2500) בתוך עיגול הברגים.
גימור: גימור קונצנטרי או ספירלי משונן סטנדרטי (125-250 מיקרו אינץ') לאחיזה של האטם.
יישום: הכיסוי הנפוץ ביותר עבור שירות כימי כללי. תואם למגוון רחב של סוגי אטמים (פתיל ספירלה, יריעה, קמפרופיל).
יתרון: מרכז את כוח הדחיסה של האטם על שטח קטן יותר, משפר את האיטום.
פנים שטוחות (FF):
תיאור: כל פני האוגן שטוחים, ללא חלק מוגבה.
יישום: משמש בדרך כלל עם אטמים שטוחים ומלאים-(לדוגמה, אטמי גיליון אלסטומריים).
שיקול: נפוץ בעת התאמה לברזל יצוק או לאוגנים אחרים בעלי חוזק- נמוך כדי למנוע שבירת אוגן כתוצאה מדחיסת האטם.
מגבלה: דורש אטמים מלאים-, בעלי שטח איטום גדול יותר ודורשים עומסי ברגים גבוהים יותר לאיטום יעיל.
מפרק סוג טבעת (RTJ):
תיאור: חריץ מעובד בדיוק-בפני האוגן המקבל אטם טבעת מתכת (סגלגל או מתומן).
יישום: שירות-בלחץ גבוה,-בטמפרטורה גבוהה (בדרך כלל Class 600 ומעלה).
יתרון: איטום מתכת-ל-מתכת; חזק במיוחד ודל-אטום בתנאים קשים.
שיקול: דורש עיבוד מדוייק וטיפול זהיר כדי למנוע נזק לחריצים.
זכר ונקבה (M&F) / Tongue and Groove (T&G):
תיאור: אוגנים תואמים עם פנים זכרים מוגבהים המשתלבים בפנים נקבה שקועים על אוגן ההזדווגות.
יישום: יישומים מיוחדים הדורשים יישור מדויק או שבהם החזקת האטם היא קריטית.
יתרון:-יישור עצמי; האטם מוגבל, מונע התפוצצות.
השפעה על בחירת האטם עבור שירות קורוזיבי:
בעת ציון אטמים עבור אוגני Hastelloy B בסביבות קורוזיביות, שקול:
תאימות חומרים: חומר האטם חייב לעמוד בפני אותה חומר קורוזיבי כמו האוגן. הבחירות הנפוצות כוללות:
PTFE (טפלון): עמידות כימית מעולה; טמפרטורה/לחץ מוגבל.
PTFE מורחב (ePTFE): עמידות לזחילה טובה יותר מ-PTFE סטנדרטי.
גרפיט: טמפרטורה מעולה ועמידות כימית; דורש טיפול זהיר כדי למנוע נזק.
פצע ספירלי: מתכת מתכת (לעתים קרובות Hastelloy או אל חלד) עם מילוי גרפיט או PTFE.
גימור פונה:
גימורים משוננים (RF) מספקים אחיזה עבור אטמים ספירליים ופרופילי kammprofile.
גימורים חלקים נדרשים עבור אטמי PTFE ומתכת כדי למנוע נתיבי דליפה.
חריצי RTJ דורשים אימות ממד מדויק ומשטחים ללא פגמים.-
חלוקת עומס בריח:
סוג החזית משפיע על אופן העברת עומס הבורג לאטם. RF מרכז עומס; FF מחלק עומס על שטח גדול יותר.
שיקולי קורוזיה:
הימנע מחומרי אטם שעלולים לשטוף מינים מאכלים (למשל, כלורידים מדרגות PTFE מסוימות) שעלולים לתקוף את Hastelloy B.
שקול קורוזיה גלוונית אם אטמים מחוזקים במתכת-מגעים עם פני האוגן.
3. מהם סוגי האוגנים השונים (החלקה-על, צוואר ריתוך, תריס וכו') הזמינים ב-Hastelloy B, ומהם היתרונות הספציפיים של כל אחד מהם עבור יישומי צנרת שונים?
אוגני Hastelloy B זמינים במספר תצורות, שכל אחת מהן מיועדת לדרישות חיבור ספציפיות, תנאי לחץ והעדפות הרכבה. בחירת הסוג המתאים היא קריטית לביצועים לטווח ארוך-.
סוגי אוגן נפוצים:

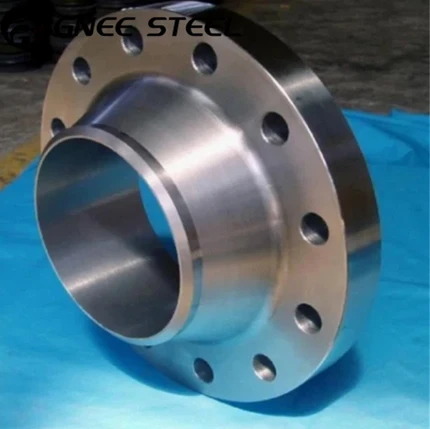

אוגן צוואר ריתוך (WN):
תיאור: כולל רכזת ארוכה ומחודדת שעוברת בהדרגה מעובי האוגן לעובי דופן הצינור.
יתרונות:
חלוקת מתח: הרכזת המחודדת מפיצה מתחים מחזית האוגן לתוך הצינור, מה שהופך אותו לאידיאלי עבור-לחץ גבוה,-טמפרטורה גבוהה ושירות מחזורי.
בדיקה רדיוגרפית: ריתוך קת יחיד מאפשר בדיקה רנטגנית מלאה של הריתוך.
חיזוק: מספק חיזוק בצומת הצינור-.
יישום: מועדף עבור תנאי שירות קשים, קווי תהליך קריטיים, ובמקומות שבהם צפויה טעינה מחזורית.
החלקה-על אוגן (SO):
תיאור: מחליק על הצינור, ואז מרותך גם מבפנים וגם מבחוץ.
יתרונות:
עלות נמוכה יותר: פחות יקר מצוואר ריתוך בגלל פרזול ועיבוד פשוטים יותר.
יישור קל יותר: מחליק על הצינור, ומאפשר יישור קל יותר של חור הברגים במהלך ההרכבה.
התאמת אורך: התאמה קלה באורך הצינור אפשרית במהלך ההתאמה-.
מגבלות: חוזק עייפות נמוך יותר מאשר צוואר ריתוך; דורש שני ריתוך פילה.
יישום: שירות כללי, לחצים נמוכים יותר, קווים לא-קריטיים.
אוגן עיוור (BL):
תיאור: אוגן מוצק ללא שקע, משמש לסגירת קצה של צינור, שסתום או פייה.
יתרונות:
בלימת לחץ: תוכנן לעמוד בלחץ מערכת מלא מצד אחד.
גישה: מספק נקודת גישה לחיבורים עתידיים, בדיקות או ניקוי.
צדדיות: ניתן לקדוח לחיבורים עתידיים במידת הצורך.
יישום: סגירות קצה, פתחי מים, נקודות חיבור עתידיות, חיבורי בדיקה.
אוגן ריתוך שקע (SW):
תיאור: צינור מוכנס לתוך שקע שקוע, ואז פילה מרותך בחלק העליון.
יתרונות:
חלקות הקדח: מספק קדח חלק ללא נתזי ריתוך פנימיים.
גודל קטן: עיצוב קומפקטי עבור התקנות מוגבלות-במקום.
מגבלות: לא מומלץ לשירות מחזורי חמור עקב דרישות פערים וריכוז מתח.
יישום: צנרת עם קדח קטן (NPS 2" ומטה), מערכות בלחץ גבוה-.
אוגן מפרק הברכיים (LJ):
תיאור: משמש עם קצה בדל; האוגן מסתובב בחופשיות סביב הצינור.
יתרונות:
סיבוב: אוגן מסתובב באופן עצמאי, ומפשט את יישור חור הברגים.
עלות-חסכונית: בסגסוגות יקרות, רק הקצה בדל דורש את הסגסוגת; האוגן יכול להיות פלדת פחמן (אם קורוזיה מאפשרת) או חומר- בעלות נמוכה יותר.
מגבלות: דירוג לחץ נמוך יותר מאשר אוגנים אינטגרליים; דורש קצה בדל.
יישום: מערכות הדורשות פירוק תכוף, כאשר יישור חור הברגים קשה.
אוגן עם הברגה (TH):
תיאור: ברגים על צינור מושחל ללא ריתוך.
יתרונות: אין צורך בריתוך; הרכבה מהירה.
מגבלות: לא מומלץ עבור שירות מחזורי חמור או טמפרטורות גבוהות.
יישום: שירותים-בלחץ נמוך, לא-קריטיים שבהם הריתוך אינו מעשי.
מדריך לבחירה:
| מַצָב | סוג אוגן מומלץ |
|---|---|
| High pressure (>כיתה 600) | צוואר ריתוך |
| שירות מחזורי, רכיבה תרמית | צוואר ריתוך |
| שירות כימי כללי | ריתוך צוואר או החלקה-על |
| סגירת סוף, חיבור עתידי | לְסַמֵא |
| קדח קטן, לחץ גבוה | Socket Weld |
| פירוק תכוף | מפרק הברכיים (עם קצה בדל) |
| זמני, לא-מרותך | מוּשׁחָל |
4. מהן דרישות בקרת האיכות והבדיקה הקריטיות עבור אוגני Hastelloy B המיועדים לשירות מאכל חמור?
עבור אוגנים המשמשים בסביבות קורוזיביות חמורות-כגון שירות חומצה הידרוכלורית חמה-בקרת איכות קפדנית ובדיקה חיונית כדי למנוע כשל מוקדם. דרישות אלו חורגות מבדיקות אוגן מסחריות סטנדרטיות.
דרישות בקרת איכות קריטיות:
אימות ועקיבות חומרים:
ניתוח כימי: יש לנתח כל חום (התכה) של Hastelloy B כדי לוודא עמידה בדרישות UNS N10665. יעדים אופייניים: מו 26-30%, Fe 2% מקסימום, Cr 1% מקסימום.
עקיבות חום: כל אוגן חייב להיות מסומן עם מספר חום ומאושר עם דוח בדיקת טחינה (MTR) הניתן למעקב לאותו חום.
זיהוי חומר חיובי (PMI): משתמשים רבים דורשים בדיקת PMI של 100% של אוגנים מוגמרים כדי לאמת כיתה לפני ההתקנה.
אימות נכס מכני:
בדיקת מתיחה: מבוצעת על דגימות מכל מגרש שעבר טיפול בחום כדי לוודא מתיחה מינימלית (110 ksi), תפוקה (51 ksi) והתארכות (40%).
בדיקת קשיות: ניתן לציין כדי להבטיח אחידות ולוודא טיפול תקין בחום.
בדיקת השפעה: עבור שירותים קריאוגניים, ייתכן שתידרש בדיקת השפעה של Charpy V-.
אימות טיפול בחום:
חישול פתרון: אוגנים חייבים להיות חישולים בתמיסה ב-2050 מעלות F מינימום ולכבות במהירות.
אימות: נדרשות טבלאות טיפול בחום והצהרות מאושרות.
בדיקת קורוזיה (ASTM G28 שיטה A): עבור שירות קריטי, דגימות עשויות להיבדק כדי לאמת חופש ממשקעים מזיקים. שיעורי קורוזיה לא יעלו על 0.5 מ"מ לשנה.
בדיקת מימד:
מימדים קריטיים: יש לאמת קוטר עיגול הברגים, גודל חור הבריח, OD אוגן, מידות הרכזת, עובי הפנים וממדי החזית מול דרישות ASME B16.5.
תאימות לסובלנות: כל הממדים חייבים להיות בגבולות ASME.
ריכוזיות: חורי הבורג חייבים להיות קונצנטריים עם הקדח בתוך הטלרנסים שצוינו.
בדיקה לא-הרסנית (NDE):
| שִׁיטָה | תֶקֶן | זוהו ליקויים | בַּקָשָׁה |
|---|---|---|---|
| חודר נוזלי (PT) | ASTM E165 | סדקים במשטח, הקפות, תפרים | 100% של פני איטום, קווי מתאר רכזת |
| אולטרסאונד (UT) | ASTM A388 | חללים פנימיים, תכלילים, למינציות | אוגני שירות קריטיים, חתכים עבים |
| חלקיק מגנטי (MT) | לא ישים | N/A | Hastelloy B אינו-מגנטי; השתמשו ב-PT במקום זאת |
| ויזואלי (VT) | ASME B16.5 | פגמים פני השטח, איכות גימור | 100% מהאוגנים |
אימות גימור פני השטח:
גימור פונה: גימורים משוננים (RF) חייבים לעמוד בחספוס שצוין (בדרך כלל 125-250 מיקרו אינץ').
משטחי אטם: חייבים להיות נקיים משריטות, חרקים ונזקי טיפול.
חריצי RTJ: יש לבדוק לאיתור פגמים על פני השטח ולאמת באמצעות מדי פרופיל.
סימון ותיעוד:
סימונים נדרשים לפי ASME B16.5: שם היצרן או סימן מסחרי, ייעוד החומר (למשל, Hastelloy B-2), דרגת לחץ ומספר חום.
סימונים משלימים: לוח זמנים, אינדיקטורים מיוחדים לבדיקה (למשל, "QT" עבור מרווה ומחוסם).
חבילת תיעוד: MTRs, דוחות NDE, דוחות בדיקת מימדים ותעודות התאמה.
5. אילו שיקולים מיוחדים חלים על הליכי הברגה ומומנט עבור אוגני Hastelloy B בשירות-בטמפרטורה גבוהה או מחזורית?
הליכי הברגה ומומנט נכונים חיוניים להשגת ביצועים ללא דליפות- מאוגני Hastelloy B, במיוחד בשירותים תובעניים הכוללים רכיבה תרמית, טמפרטורות גבוהות או מדיה קורוזיבית.
בחירת חומרי הברגה:
שיקולי תאימות:
קורוזיה גלוונית: הימנע משילובי מתכות שונים שעלולים לגרום לקורוזיה גלוונית. התאם סגסוגת הברגה לסגסוגת אוגן במידת האפשר.
התפשטות תרמית: לחומר ההברגה צריך להיות מקדם התפשטות תרמית דומה לאוגן כדי לשמור על מתח האטם במהלך שינויי טמפרטורה.
חוזק בטמפרטורה: ההברגה חייבת לשמור על חוזק נאות בטמפרטורות הפעלה.
חומרי הברגה נפוצים עבור אוגני Hastelloy B:
| חומר הברגה | מגבלת טמפרטורה | יתרונות | מגבלות |
|---|---|---|---|
| Hastelloy B (אותה סגסוגת) | גָבוֹהַ | תאימות מושלמת; הרחבה תואמת | עלות גבוהה; פוטנציאל התלהמות |
| Hastelloy C-276 | גָבוֹהַ | תאימות טובה; נטייה נמוכה יותר של התפרצות | עלות גבוהה |
| נירוסטה (304/316) | לְמַתֵן | עלות נמוכה יותר; זמין בקלות | הרחבה שונה; חששות גלווניים |
| Alloy 718 (Inconel) | גבוה מאוד | חוזק-טמפ' גבוה מעולה | עלות גבוהה מאוד; מתמחה |
| B7 / B16 (Chrome-Moly) | לְמַתֵן | העלות הנמוכה ביותר | סיכון גלווני חמור; לא מומלץ |
שיקולי מומנט קריטיים:
דרישות מתח אטם:
סוגי אטמים שונים דורשים מתחי ישיבה מינימליים שונים:
פצע ספירלי: 10,000-20,000 psi
PTFE: 4,000-8,000 psi
גרפיט: 6,000-10,000 psi
מומנט היעד חייב להשיג את מתח האטם הנדרש מבלי להעמיס ברגים או אוגנים.
סִיכָה:
חיוני לדיוק: שימון מפחית את שונות החיכוך, ומאפשר עומס בריח עקבי יותר.
בחירת חומר סיכה: חייבת להיות תואמת לנוזלי תהליך ולטמפרטורות. בחירות נפוצות:
משחת מוליבדן דיסולפיד (MoS₂) לטמפרטורות גבוהות.
אנטי-על בסיס-נחושת עבור טמפרטורות מתונות.
אנטי-על בסיס ניקל עבור טמפרטורות גבוהות מאוד.
יישום: למרוח על חוטים, פנים אגוזים ומשטחי מגע עם מכונת הכביסה.
בחירת שיטת מומנט:
| שִׁיטָה | דִיוּק | יתרונות | חסרונות |
|---|---|---|---|
| מפתח מומנט ידני | ±25% | פשוט, עלות נמוכה | תלוי במפעיל; דיוק נמוך יותר |
| מומנט הידראולי | ±10-15% | דיוק גבוה; עִקבִי | עלות ציוד; דרישות מקום |
| מתיחה (מותחן עמודים הידראולי) | ±5-10% | דיוק גבוה ביותר; ללא השפעות חיכוך | העלות הגבוהה ביותר; דורש אורך חתיך |
| הפוך-של-אגוז | מִשְׁתַנֶה | אין צורך בכלים | משתנה מאוד; לא מומלץ |
רצף מומנט:
דפוס צלב-: יש להדק את הברגים בתבנית- צולבת (דוגמת כוכבים) כדי להשיג דחיסת אטם אחידה.
מעברים מרובים: למפרקים קריטיים, השתמש ב-3-4 מעברי מומנט באחוזים הולכים וגדלים של המומנט הסופי (למשל, 30%, 60%, 90%, 100%).
אימות סופי: לאחר הגעה למומנט הסופי, ודא שכל אום לא הסתובב ושקול הפעלת-מומנט חוזר לאחר רכיבה תרמית.
שיקולים מיוחדים לרכיבה תרמית:
| אֶתגָר | אסטרטגיית הפחתה |
|---|---|
| התרחבות דיפרנציאלית | התאימו את חומר ההברגה לסגסוגת האוגן |
| הרפיית מתח | מתח בורג ראשוני גבוה יותר; מכונות כביסה של בלוויל |
| זחילת אטם | בחר חומרי אטם-נמוכים; מחדש-מומנט לאחר מחזור ראשוני |
| הרפיית בורג | מומנט מחדש- לאחר מחזור תרמי ראשון |
בקרת איכות במהלך ההרכבה:
כייל ציוד מומנט לפני השימוש.
ודא שהברגים והאומים מזוהים כהלכה ומתאימים למפרט.
בדוק את פני האוגן והאטמים לאיתור נזק לפני ההרכבה.
תיעוד ערכי מומנט בפועל שהושגו עבור מפרקים קריטיים.
שקול בדיקת עדים (למשל הידרו-טסט) כדי לאמת את תקינות המפרק.
