1: מהו הרכב המתכות הבסיסי של צינור נחושת ניקל 90/10 (UNS C70600), וכיצד תורם הרכב זה באופן ספציפי לביצועיו בשירות מי ים?
ניקל נחושת 90/10, המתוקנן כ-UNS C70600, בעל הרכב נומינלי של 88.7% Cu, 10% Ni, 1.3% Fe ו-0.05% Mn. נוסחת סגסוגת מדויקת זו אינה שרירותית אלא מתוכננת ליצירת מבנה פתרון מוצק חד-חד-פאזי (אלפא).
תכולת הניקל של 10% היא המניע העיקרי לשיפור העמידות הכללית בפני קורוזיה של הסגסוגת, והרחקתה מתכונות הנחושת הטהורה. באופן קריטי יותר, הברזל 1.3% הוא תוספת מכוונת, אופטימלית. כאשר הסגסוגת נחשפת למי ים מחומצנים, היא יוצרת סרט תחמוצת משטח דק, מגן ו-מתוקן את עצמו. הסרט הזה הוא לא רק תחמוצת קופרוס (Cu₂O) אלא שכבה מורכבת ונצמדת שבה ברזל מתחמצן בצורה מועדפת ומשתלב במטריצת Cu₂O, מה שמחזק אותה באופן דרמטי. הסרט המועשר בברזל- מספק עמידות יוצאת דופן בפני התקפת פגיעה ושחיקה-, שהם מצבי כשל נפוצים בצנרת מי ים שבהן קיימת מהירות גבוהה או זרימה סוערת. המנגן מסייע בהתחמצנות במהלך הייצור ומשפר את יכולת העבודה החמה. שילוב סינרגטי זה מביא לחומר צינור בעל עמידות יוצאת דופן בפני קורוזיה של מי ים, עמידות גבוהה בפני מקרו-התכלות (שקרנים, מולים), וגמישות טובה ומוליכות תרמית, מה שהופך אותו לסטנדרט העולמי למערכות קירור מי ים ומי אש.
2: מהם השיקולים הקריטיים והשיטות המומלצות לריתוך צינור נחושת ניקל 90/10, במיוחד לגבי בחירת מתכת מילוי וטיפול בחום לאחר-ריתוך?
ריתוך צינור C70600 דורש הקפדה על נהלים שונים מאלה המשמשים עבור פחמן או נירוסטה, במטרה עליונה לשמר את העמידות שלו בפני קורוזיה.
בחירת מתכת מילוי: הכלל המרכזי הוא להשתמש במתכת מילוי בעלת עמידות בפני קורוזיה שווה או מעולה. התקן בתעשייה הוא ERCuNi (AWS A5.6 סיווג), בעל הרכב התואם למתכת הבסיסית, לרוב עם ברזל ומנגן מעט גבוהים יותר (למשל, 66.5% Cu, 30% Ni, 1.5% Fe, 1.5% Mn) כדי לפצות על אובדן אלמנטרי במהלך הריתוך ולהבטיח שהמתכת הריתוך תישאר קתודית למתכת. שימוש בחומר מילוי שגוי, כגון סגסוגת ברונזה (על בסיס-פח), יצור זוג גלווני ויוביל לקורוזיה סלקטיבית מהירה של הריתוך או האזור המושפע בחום (HAZ).
שיטות ריתוך וניקיון: ניקוי קפדני של מפרק הריתוך עם מברשת נירוסטה ייעודית חיוני להסרת תחמוצת השטח העיקשת. ריתוך קשת טונגסטן בגז (GTAW/TIG) הוא התהליך המועדף למעברי שורש ולעיתים קרובות מילוי, תוך שימוש ב-100% מיגון ארגון וגז גיבוי למניעת חמצון. יש לשלוט בהזנת חום כדי למנוע צמיחת גרגרים מוגזמת ב-HAZ.
טיפול בחום לאחר-ריתוך (PWHT): לא ניתן-לשא ומתן לשחזור עמידות מלאה בפני קורוזיה. תהליך הריתוך יכול לגרום למשקעים של שלבים עשירים בניקל- בגבולות התבואה ב-HAZ, מה שהופך את האזורים הללו לאנודיים ורגישים להתקפה מקומית. נדרש טיפול בחום חישול בתמיסה מלאה (חימום ל-1100-1150 מעלות F / 590-620 מעלות ואחריו כיבוי מהיר) כדי להמיס מחדש את השלבים הללו ולשחזר את המבנה החד-פאזי ההומוגני. עבור מערכות גדולות, חימום אינדוקציה מקומי ואחריו כיבוי מבוקר הוא הנוהג הסטנדרטי בשטח. דילוג על PWHT הוא הגורם המוביל לכשלי קורוזיה מוקדמים בבור ובקו ריתוך במערכות צנרת CuNi 90/10.
3: כיצד התכנון וההתקנה של מערכת צנרת CuNi 90/10 אחראית לקורוזיה גלוונית, במיוחד בעת חיבור לחומרים אחרים כמו אוגני פלדה או יריעות טיטניום?
קורוזיה גלוונית היא שיקול עיצובי ראשוני, שכן CuNi 90/10 הוא אציל מבחינה אלקטרוכימית ביחס לחומרים מבניים נפוצים רבים.
סדרת הגלווני במי ים: בסדרה הגלוונית המעשית למי ים זורמים, CuNi 90/10 יושבת במצב אצילי בינוני. הוא קתודי לפלדת פחמן, ברזל יצוק ואלומיניום אך אנודי לסגסוגות פסיביות יותר כמו טיטניום, פלדות אל חלד בדרגה גבוהה (6Mo, סופר דופלקס) וסגסוגות ניקל. מיקום זה מכתיב אסטרטגיות חיבור.
חיבור לחומרים פחות אצילים (לדוגמה, אוגני פלדה): כאשר צינור CuNi 90/10 מרותך או מוברג לרכיבי פלדת פחמן, הפלדה תפעל כאנודת הקרבה ותחלד באופן מועדף. כדי למתן את זה:
ערכות בידוד: השתמשו בערכות אטמים לבידוד מלא-, שרוולים מבודדים לברגים ובדסקיות כדי לבודד חשמלית את שתי המתכות.
ציפויים מגנים: יש למרוח ציפויים חזקים וללא חגים-(לדוגמה, אפוקסי) על רכיב הפלדה, ומשתרעים הרבה מעבר לצומת. חשוב לציין, לעולם אל תצפה רק את צינור CuNi האצילי, מכיוון שהדבר ייצור אנודה קטנה וחשופה (פלדה) המחוברת לקתודה גדולה (מצופה CuNi), ומאיצה את קצב הקורוזיה של הפלדה.
הגנה קתודית: שלב את רכיב הפלדה בתכנית ההגנה הקתודית של המערכת (אנודת הקרבה או זרם מושפע).
חיבור לחומרים אצילים יותר (למשל, טיטניום צינור): בתרחיש זה, צינור CuNi 90/10 הופך לאנודה. זה בדרך כלל פחות חמור אך עדיין דורש ניהול באמצעות שמירה על יחס שטח פנים גדול (שטח CuNi צריך להיות גדול בהרבה משטח הטיטניום) והבטחת צינור CuNi נקי וללא משקעים כדי לשמור על סרט ההגנה שלו.

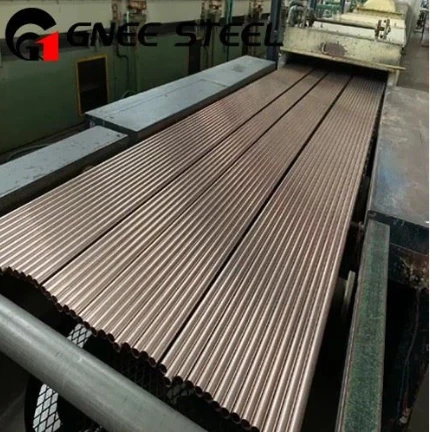

4: מהם תהליכי הייצור הסטנדרטיים של צינור CuNi 90/10, וכיצד שונים מוצרים ללא תפרים (ASTM B466) ומוצרים מרותכים (ASTM B467) ביישום ובכשירות שלהם?
צינור CuNi 90/10 מיוצר על פי שני תקני ASTM עיקריים, המגדירים את נתיב הייצור שלו ומשפיעים על התאמתו לשירותים שונים.
צינור ללא תפרים (ASTM B466): צינור זה מיוצר על ידי חילוץ או פירסינג של בילט מוצק, ולאחר מכן משיכה או שרטוט לגודל סופי. היעדר תפר ריתוך אורכי הוא היתרון העיקרי שלו, המספק תכונות מכניות הומוגניות ועמידות קורוזיה אחידה סביב כל ההיקף. צינור ללא תפרים הוא הבחירה הבלתי מעורערת עבור:
יישומי לחץ-גבוהים (למשל, רשת כיבוי אש על ספינה, קווים הידראוליים).
מערכות קריטיות,-מהימנות גבוהה שבהן שלמות הריתוך היא דאגה.
יישומים עם מתחים או טמפרטורות מחזוריות גבוהות.
מפרטים ימיים וצבאיים, המחייבים לעתים קרובות מוצר חלק.
צינור מרותך (ASTM B467): זה מיוצר על ידי יצירת וריתוך רצועה או צלחת, בדרך כלל באמצעות גז טונגסטן אינרטי אוטומטי (TIG) או ריתוך קשת פלזמה (PAW). לאחר מכן, תפר הריתוך עובר עיבוד קר-(לדוגמה, משוך או מגולגל) ומטופל בחום מלא- כדי להומוג את המבנה שלו. צינור CuNi מרותך מודרני מציע איכות מעולה בעלות נמוכה יותר, במיוחד עבור קטרים גדולים יותר (מעל 6 אינץ'). היישומים שלו כוללים:
קווי קירור מי ים בלחץ נמוך עד בינוני.
קווי כניסה ופריקה גדולים-בקוטר בתחנות כוח ומתקני התפלה.
צנרת לא-קריטית,-בנפח גדול שבהן העלות-היעילות היא מעל הכל.
הסמכה: שני הסוגים עוברים בדיקות קפדניות, כולל בדיקות הידרוסטטיות, שיטוח, אוגן ובדיקות חשמליות לא הרסניות. עבור שירותים קריטיים, בדיקות נוספות כמו בדיקה אולטרסאונד (חובה לאיתור למינציות בצינור חלק וחוסר איחוי בצינור מרותך) ובדיקת קופון קורוזיה מלאה עשויות להיות מוגדרות על ידי משתמש הקצה.-
5: אילו נוהלי תפעול ותחזוקה ספציפיים חיוניים כדי להבטיח את חיי השירות-לטווח ארוך (25+ שנה) של מערכת צנרת מי ים CuNi 90/10?
השגת חיי העיצוב הרבים-של CuNi 90/10 דורשת הפעלה נכונה מהיום הראשון ותחזוקה מושכלת.
Commissioning and Film Formation: The most critical period is the first few months of service. The protective oxide film requires clean, oxygenated water to form properly. Systems must be flushed with clean seawater and brought into service gradually. Avoiding stagnant conditions and ensuring a minimum flow velocity (typically >1 m/s) בתקופה זו חיוני ליצירת סרט מגן יציב. חשיפה למים מזוהמים המכילים סולפידים במהלך ההפעלה עלולה להרעיל את הסרט, ולהוביל לצמיתות של עמידות בפני קורוזיה.
פרמטרים תפעוליים:
מהירות: שמור על מהירויות זרימה עיצוביות בין 1-3.5 מטר לשנייה. מהירויות מתחת ל-0.6 מ' לשנייה מאפשרות שקיעה וקורוזיה תת--ת של משקעים; מהירויות מתמשכות מעל 4.5 מ'/ש' מסוכנות לשחיקה-קורוזיה.
אוורור: ודא שמקור מי הים מחומצן היטב-. מים מזוהמים- מאווררים או גופרתיים- מפרקים את הסרט המגן.
טמפרטורה: למרות עמידה של עד ~400 מעלות F (204 מעלות ) במים נקיים, פעולה -לטווח ארוך במי ים מוגבלת בדרך כלל מתחת ל-30 מעלות (86 מעלות F) ליציבות הסרט אופטימלית.
נוהלי תחזוקה:
ניקוי: אם יש צורך בניקוי מכני (כגון, צחצוח, חזירון), השתמש בכלים לא-ברזליים (ניילון, ברונזה) כדי למנוע זיהום ברזל. יש להימנע מניקוי חצץ שוחק מכיוון שהוא פוגע בסרט המגן.
נהלי-הנחת: במשך תקופות שירות-ממושכות (-עגינה יבשה), יש לשטוף את המערכת היטב במים מתוקים, לנקז אותה לחלוטין ולהשאיר אותה יבשה. השכבה רטובה- עם מים מטופלים אפשרית אך מצריכה בקרה כימית קפדנית כדי למנוע חריצים.
בדיקה: בדיקת וידאו פנימית רגילה יכולה לעקוב אחר הצטברות משקעים או התקפה מקומית, במיוחד בריתוכים, עיקולים ואזורי מערבולות. מדידת עובי אולטרסאונד במקומות קבועים ומתויגים מספקת נתוני מגמה על שיעורי קורוזיה כלליים.
על ידי הבנה ושליטה בגורמים אלה-ממטאלורגיה וריתוך ועד לתכנון מערכות וכימיה של מים-מהנדסים יכולים למנף באופן מלא את העמידות המוכחת של צינור נחושת ניקל 90/10, מה שהופך אותו לפתרון חסכוני-על מחזור החיים הכולל של מתקנים ימיים וימיים תובעניים.
