עֲבוּרעיבוד CNCחנויות המתמחות במחברי תעופה וחלל וברגי-חוזק גבוה,מלאי בר GH4169 (מקביל לסגסוגת 718).היא חרב פיפיות-. למרות שהוא מתהדר בחוזק יוצא דופן, העיבוד שלו מציג שני אתגרים עיקריים:
התקשות עבודה מיידית:תֶקֶןחם-מתגלגלאו סורגים עם חישול גרוע יכולים להפוך ל"יהלום-קשים" מיד עם מגע עם הכלי. זה מוביל לשבירת חומרי קרביד, גימור משטח מופחת, ועלויות כלי עבודה מוגדלות.
חסימת הזנה ורטט:קוטר סרגל לא עקבי וישרות לקויה עלולים לגרום ל"הצלפות" ולתסבוכות במזיני ברים אוטומטיים ובמחרטות -שוויצריות, וכתוצאה מכך שעות של השבתה והפסדים ללא חיוב.
בְּסגסוגת גניים, אנו מחויבים לחסל את צווארי הבקבוק הללו. שֶׁלָנוּמוטות GH4169 קרים-שלוטו במדויקמיועדים לעיבוד אוטומטי-במהירות גבוהה, מה שמבטיח שהייצור שלך הוא גם-איכותי וגם חסכוני-.
קבל הצעת מחיר עבור מוטות GH4169 גרוס מדויק במהירות
Precision GH4169 קר-מלאי מוט|מוטות H8-H11 לעיבוד שבבי CNC
Precision GH4169 קר-מלאי מוט|מוטות H8-H11 לעיבוד שבבי CNC
Precision GH4169 (שווה ערך ל-UNS N07718/2.4668) סורגים קרים-מתוכננים-בהתאמה אישית עבור טולרנסים h8–h11, הם חומרי גלם יוקרתיים לעיבוד אטב CNC בטמפרטורה-גבוהה. מוטות אלה מספקים את הדיוק הממדים הנדרש עבור-סיבוב CNC וגלגול חוטים במהירות גבוהה, ומבטיחים חמצון נמוך וגימור משטח גבוה (Ra פחות מ-0.4 מיקרומטר או שווה ל-0.4μm).
למה שווה ערך GH4169?
אינקונל 718
GH4169 היא סגסוגת-על מבוססת- ניקל- בעלת חוזק גבוה המשמשת בעיקר ביישומי תעופה וחלל ו-טמפרטורות גבוהות. זה שווה ערך ל:Inconel 718 (ארה"ב) Alloy 718 (UNS N07718)
1. תיאור בר עגול GH4169
| פָּרָמֶטֶר | תֵאוּר |
|---|---|
| חוֹמֶר | GH4169 (UNS N07718 / Inconel 718) |
| טופס מוצר | בר עגול קר מגולגל מדויק |
| תהליך ייצור | גלגול קר + גריסה / פילינג מדויקת |
| מצב פני השטח | בהיר, ללא-תחמוצות, מבריק |
| תקנים ישימים | AMS 5662, AMS 5663, ASTM B637, GB/T 14994 |
2. מאפיינים מכניים (מצב הזדקנות) של GH4169 מסווגים לפי קוטר הבר
| טווח קוטר (מ"מ) | טווח קוטר (in) | חוזק מתיחה (MPa) | חוזק תפוקה (MPa) | התארכות (%) | הקטנת שטח (%) |
|---|---|---|---|---|---|
| פחות או שווה ל-6 | פחות או שווה ל-0.250 | גדול או שווה ל-1275 | גדול או שווה ל-1035 | גדול או שווה ל-15 | גדול או שווה ל-20 |
| 6 – 12 | 0.250 – 0.500 | גדול או שווה ל-1275 | גדול או שווה ל-1035 | גדול או שווה ל-14 | גדול או שווה ל-18 |
| 12 – 25 | 0.500 – 1.000 | גדול או שווה ל-1275 | גדול או שווה ל-1035 | גדול או שווה ל-12 | גדול או שווה ל-15 |
| 25 – 50 | 1.000 – 2.000 | גדול או שווה ל-1240 | גדול או שווה ל-1000 | גדול או שווה ל-12 | גדול או שווה ל-12 |
| 50 – 75 | 2.000 – 3.000 | גדול או שווה ל-1200 | גדול או שווה ל-965 | גדול או שווה ל-10 | גדול או שווה ל-10 |
3. מאפיינים פיזיים של ברים GH4169
| נֶכֶס | עֵרֶך |
|---|---|
| צְפִיפוּת | 8.19 גרם/ס"מ³ |
| טווח התכה | 1260 - 1336 מעלות |
| מוליכות תרמית (20 מעלות) | 11.4 W/m·K |
| מוליכות תרמית (500 מעלות) | ~16.0 W/m·K |
| מקדם התפשטות תרמית (20-100 מעלות) | 13.0 × 10⁻⁶/מעלה |
| מקדם התפשטות תרמית (20-600 מעלות) | ~14.5 × 10⁻⁶/מעלה |
| חום ספציפי (20 מעלות) | 435 J/kg·K |
| חום ספציפי (600 מעלות) | ~500 J/kg·K |
| מודול אלסטיות (20 מעלות) | ~200 GPA |
| מודול אלסטיות (600 מעלות) | ~175 GPA |
| התנגדות חשמלית | 1.25 µΩ·m |
| חדירות מגנטית | ~1.005 (מעט מגנטי) |
לחץ כדי להוריד את קובץ ה-PDF של סגסוגת GH4169 כעת
4. GH4169 סרגל עגול דיוק ממדי: H9 יתרונות טחינה מדויקת
אנו משתמשים-של-ה-הטכנולוגיהגריסה ללא מרכזטכנולוגיה לאספקת מוטות מוכנים עבור קולטים CNC התובעניים ביותר.
| שיעור סובלנות | רמת דיוק | האפליקציה הטובה ביותר |
| h8 / h9 | אולטרה-דיוק גבוה | ברגי מנוע תעופה וחלל, מזרקי דלק, חיישנים. |
| h10 / h11 | דיוק גבוה | חתיכים סטנדרטיים- בחוזק גבוה, סיכות תעשייתיות. |
| גימור פני השטח | Ra פחות או שווה ל-0.4 מיקרומטר | גימור מראה; מפחית חיכוך ובלאי כלי עבודה. |
| יוֹשֶׁר | פחות או שווה ל-0.5 מ"מ למטר | קריטי לסיבוב CNC-במהירות גבוהה ללא רטט. |
5. מפרט מפתח עבור עיבוד CNC מחברים של סורגים מסגסוגת GH4169
חומר: GH4169 / NiCr19NbMo / Inconel 718.
מידות וסובלנות: מוטות עגולים קרים-מסופקים בדרך כלל בכיתות ח9-ח11, בעוד שחיקה מדויקת יכולה להשיגכיתות ח8כדי לעמוד בדרישות סובלנות מחמירות יותר.
גימור פני השטח:ציור או ליטוש בהיר להסרת תחמוצות פני השטח והפחתת בלאי הכלים במהלך עיבוד CNC.
יישומים:מחברים לתעופה וחלל, ברגי מנוע, אומים בלחץ גבוה-וחתיכים (בדרך כללM3 עד M36).
6. GH4169 בר עגול יישומים תעשייתיים
סגסוגת גניים, ספק אמין, מספק מוטות דיוק למגזרי הליבה של הנדסה ברחבי העולם:

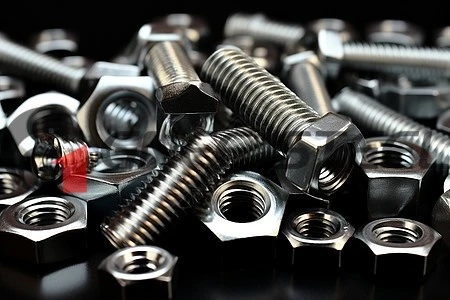

מחברי תעופה וחלל:מתח ברגים, אומים וסיכות עם אפס-דרישות גימור משטח פגום.

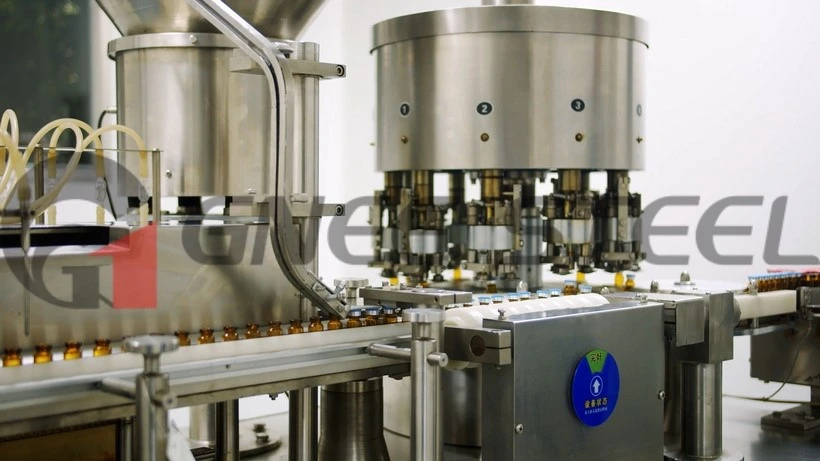

ציוד רפואי-בטמפרטורה גבוהה:רכיבי מכשירים מיוחדים.
כלי נפט וגז:גזעי שסתום-בלחץ גבוה ופינים מבניים (תואם ל-NACE MR0175).

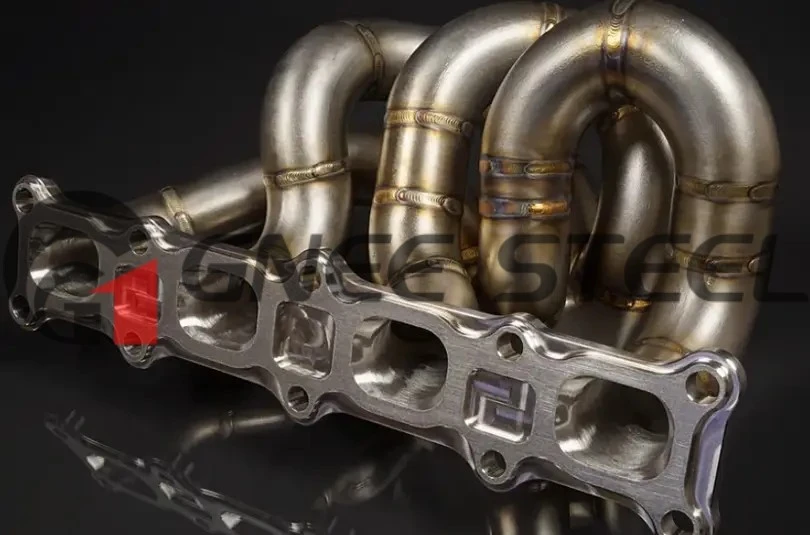

רכב:צירי מגדש טורבו ושסתומי פליטה בעלי ביצועים גבוהים-.
מדוע לבחור ב-Gnee Alloy יצרן Tier 1?
✅️תמחור ישיר במפעל:הסר סימון מתווכים והבטח את התעריפים הסיטוניים הטובים ביותר עבורמוטות-בביצועים גבוהים.
✅️עקיבות MTC 3.1:ניתוח חום מלא- ואימות מאפיינים מכניים מתועדים בכל הזמנה.
✅️מלאי סיטונאי:מלאי גדול של גדלים סטנדרטיים (3.0 מ"מ עד 50.0 מ"מ) מוכןמשלוח גלובלי מהיר.
✅️ ייצור מותאם אישית:אנו מציעים דיוקחתוך-לאורך-שירותים כדי לספק-ל-חסרים מוכנים למכונה.
תעודת Gnee Steel GH4169
📦 אריזה ומשלוח
כֹּלסגסוגת על בסיס ניקלהמוצרים נארזים בשיטות הבאות:
משטחי עץ או ארגזים
אריזה חסינת-לחות
תוויות עם תוויות מספר תנור, תקן וגודל
נשלח לכל העולם בדרך ים, אוויר או אקספרס
אריזת מוצר Gnee Steel GH4169
צור איתנו קשר לקבלת הצעת מחיר לייצוא העדכנית ביותר עבור סגסוגת GH4169
שאלות נפוצות
ש1: האם אני יכול להשתמש במוטות הקרקע המדויקים שלך במחרטה אוטומטית מסוג -שוויצרי?
A: כֵּן.המוטות שלנו מותאמים במיוחד עבור עיבוד שבבי בשוויץ. הישר והצמוד הקיצוניסובלנות h9למנוע "הצלפת סרגל" ולהבטיח אפס-הזנה של הפרעות.
ש 2: האם GH4169 שווה ערך לאינקונל 718 עבור מחברי תעופה וחלל?
A: בְּהֶחלֵט.GH4169 הוא המקבילה הטכנית לInconel 718 (UNS N07718). החומר שלנו עונה על כל הדרישות שלAMS 5662 ו-AMS 5663, מה שהופך אותו למקובל בעולם עבור שרטוטים תעופה.
ש 3: האם משטח הקרקע הבהיר משפר את חיי העייפות של החלק האחרון?
ת: כן. אגימור חלק (Ra פחות או שווה ל-0.4μm)מבטל יוזמי מתח מיקרוסקופיים של פני השטח, שהוא קריטי עבור רכיבים הכפופים למחזוריות תרמית ורטט גבוהים.
ש 4: האם אתה מציע הנחות בכמות גדולה עבור תוכניות תחזוקה תעופה וחלל?
ת: כן. אנו תומכים בחוזי MRO ארוכי טווח-עם אטרקטיבייםתמחור סיטונאיותזמון עדיפות להזמנות חוזרות.
